家用平开门配套合页铰链结构设计

　　在民用建筑室内门、商用防火门、工业设备防护门的装配场景中，铰接连接件是实现门扇绕定轴转动、完成开合动作的核心受力部件，本次设计的门铰链针对常规室内平开门的使用需求做结构优化，兼顾承重稳定性与开合顺滑度。从实际安装场景来看，这类铰链需要适配厚度40-50mm的木质门扇、钢质门扇，配套门框的安装面预留深度不小于3mm的沉台，避免合页安装后突出框边影响门扇闭合缝隙。设计过程中首先核算承重边界，单组合页的额定静载荷适配25-40kg的门扇重量，常规门扇高度2m以内配置2组合页即可满足受力要求，若门扇高度超过2.2m或采用密度较高的实木材质，可在门扇中部增设1组合页分散剪切应力，避免长期使用后门扇下坠蹭到地面。

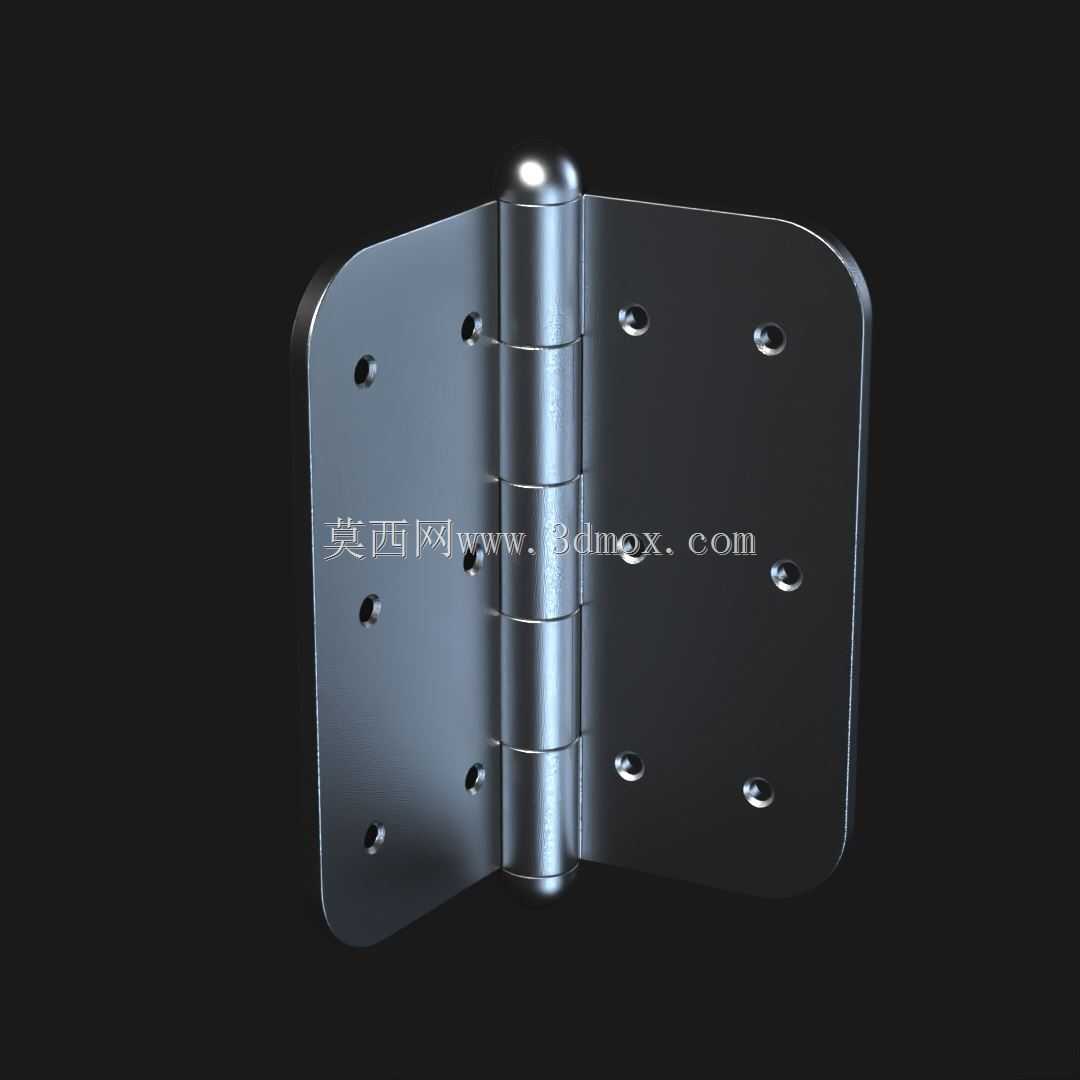

　　结构设计上采用两片式铰接主体，中间通过贯通销轴连接，销轴与合页片的轴套间隙控制在0.05-0.1mm之间，既保证转动时无卡滞，又不会因间隙过大导致门扇晃动产生异响；合页片与门扇、门框的连接面设计有均匀分布的沉头螺丝孔，安装时螺丝沉入合页片表面0.2mm，不会在开合过程中与对面合页片产生摩擦干涉。考虑到不同安装场景的开合角度需求，这款铰链的最大开合角度可达180度，日常使用中门扇开启到90度位置时无自动回弹或下坠趋势，铰接部位的阻尼感均匀，不会出现某一段角度卡顿、某一段角度松垮的问题。

　　外形尺寸方面，合页展开后总长度为100mm，单片合页宽度为75mm，合页片厚度为3mm，销轴直径为12mm，安装时两个合页的垂直间距建议控制在1.2-1.5m之间，上下端距离门扇边缘的距离保留150-200mm的余量，避免安装位置过于靠近边缘导致门扇板材受力开裂。针对长期使用的磨损问题，轴套部位采用自润滑材质设计，无需定期加注润滑油即可保证上万次开合无明显阻尼变化，合页片表面做平整钝化处理，无尖锐毛刺，安装时不会划伤施工人员手部，也不会在门扇开合过程中剐蹭门框漆面。

　　在实际选型匹配时，需要先确认门扇的重量、厚度以及门框的安装面宽度，若门扇为玻璃材质或其他特殊轻质材质，可适当缩小合页的外形尺寸，降低整体视觉突兀感；若用于工业设备的防护门，则需要在现有结构基础上增加防脱卡扣设计，避免设备运行震动导致销轴窜出引发安全隐患。建模过程中对合页的转动配合做了运动仿真验证，模拟门扇从完全闭合到完全开启的全行程运动，确认各部件之间无干涉，螺丝安装孔位的位置公差控制在±0.1mm以内，保证实际生产加工后可以直接对位安装，无需现场二次扩孔调整。从安装便捷性角度考虑，合页片上的螺丝孔采用长圆孔与圆孔组合的设计，安装时可以先通过长圆孔微调合页的前后位置，待门扇缝隙调整均匀后再拧紧全部螺丝，降低现场安装的调试难度，即使是经验不足的安装人员也能快速完成装配调平。
