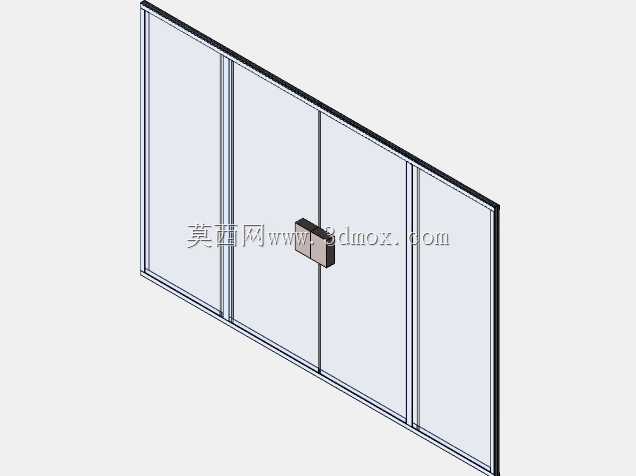

四扇推拉式铝合金玻璃窗结构设计

在民用住宅、商用办公空间的外立面围护结构设计中，推拉窗始终是平衡采光需求、通风效率与空间利用率的核心选型，尤其是多扇式平移推拉结构，在大面宽洞口场景下的适配性远优于平开窗、上悬窗等其他开启形式。本次设计的四扇式推拉窗，针对1800mm宽度、1200mm高度的标准窗洞尺寸做了全参数化的结构匹配，整体外框采用等截面铝合金型材拼接，框体壁厚按照常规民用建筑外窗的受力要求设置，可承受常规风压荷载，适配多数多层、小高层住宅的外窗安装需求。

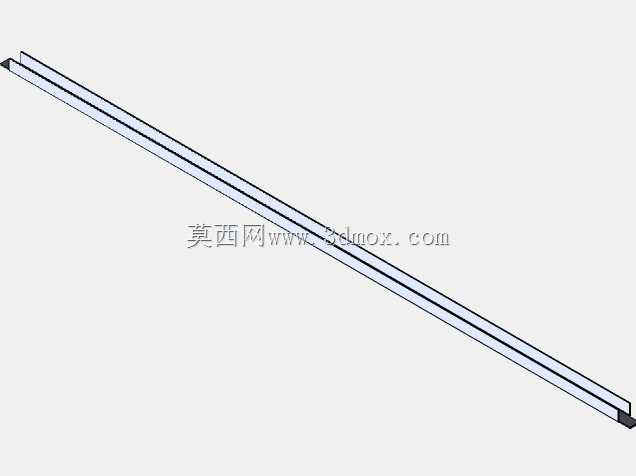

从实际使用场景出发，四扇式的轨道布局做了双轨独立设计，内侧两扇窗扇、外侧两扇窗扇分别对应独立的滑动轨道，开启时可将任意相邻两扇平移至侧边，最大开启通风面积可达到整窗面积的50%，既满足大通风量的使用需求，又不会像平开窗一样占用室内外的操作空间，尤其适合窗洞外侧紧邻空调机位、室内窗台摆放物品的场景，不会出现窗扇开启后磕碰周边物件的问题。窗扇的玻璃部分采用常规浮法玻璃的安装槽设计，槽口预留了标准密封胶条与玻璃压条的安装空间，现场装配时可根据项目的保温、隔音需求更换中空玻璃、夹胶玻璃等不同配置，不需要额外调整框扇的主体结构。

设计过程中优先考虑了装配的便利性，所有框体型材的拼接角部采用45度切角组角结构，配套标准的组角角码定位，不需要复杂的定制加工件，常规门窗加工厂即可完成裁切组装。窗扇的滑动配合部分，在型材轨道的接触位置预留了滑轮安装槽，可适配市面上通用的尼龙滑轮、不锈钢滑轮，后期使用过程中如果出现滑轮磨损，不需要拆卸整窗即可完成配件更换，降低长期使用的维护成本。中间两扇窗扇的搭接位置做了等压密封边设计，关闭状态下两扇窗的密封边完全贴合，配合轨道位置的防风毛条，可有效减少室外灰尘、雨水的渗入，避免常规推拉窗密封性能不足的通病。

安装边界方面，整窗的外框尺寸比标称的1800x1200窗洞单边预留了5mm的安装调节间隙，现场安装时可通过木楔微调框体的水平度与垂直度，调整完成后使用膨胀螺栓固定外框，再填充发泡胶、打密封胶完成洞口密封，完全符合常规门窗安装的施工流程。窗锁采用居中安装的平移窗专用钩锁，锁闭时可同时勾住两侧窗框，保证整窗锁闭后的安全性，避免从室外轻易撬动开启，锁具的安装位置距离窗台高度约1.5米左右，符合民用建筑的安全使用要求，同时也方便日常操作。

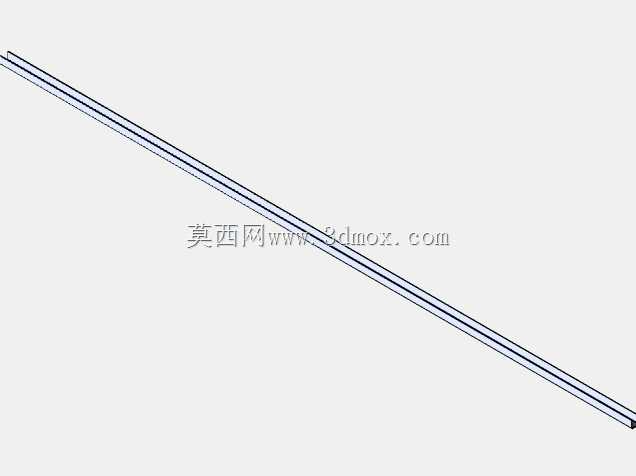

从结构建模的细节来看，所有型材的截面都按照实际量产的通用铝合金窗型材尺寸绘制，没有做理想化的简化处理，框体的排水孔、螺丝安装孔位都做了预留，模型导入工程软件后可直接生成加工图纸，不需要二次调整结构细节。窗扇之间的滑动间隙控制在2mm，既保证窗扇滑动时不会出现卡滞，又不会因为间隙过大导致密封失效，玻璃与窗扇框的配合间隙预留了3mm，满足玻璃安装时的打胶、放置减震垫块的空间需求。
