工业物料研磨用盘式磨机结构设计

在矿山、建材、固废资源化处理以及非金属矿深加工的生产环节里，粉磨工序一直是决定后续物料分选、配料精度以及成品性能的核心工段，盘式磨机作为中细碎到微粉制备区间的常用设备，其结构合理性直接决定整条产线的运行稳定性与单位能耗表现。不同于依靠筒体回转带动钢球冲击做功的球磨设备，盘式磨机的核心做功单元是一组平行布置的研磨盘，物料从进料端落入两盘间隙后，依靠磨盘相对转动产生的挤压力、剪切力完成物料破碎研磨，这种做功形式对于脆性物料、纤维质物料的适配性更强，同等出料粒度要求下，设备的占地面积比同产能球磨机缩减近四成，空载启动扭矩也更低，更适合中小型加工产线的分散式布置需求。

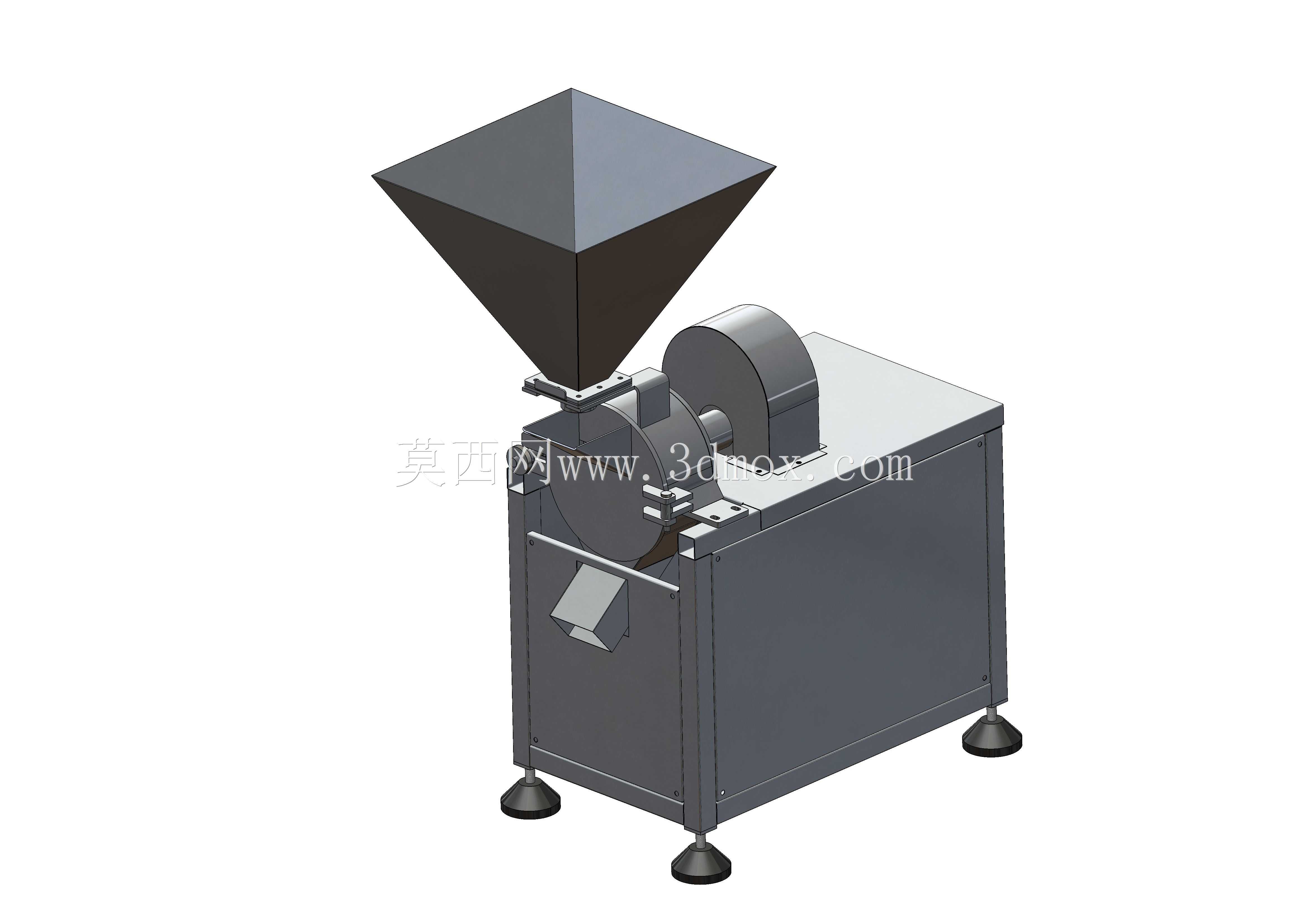

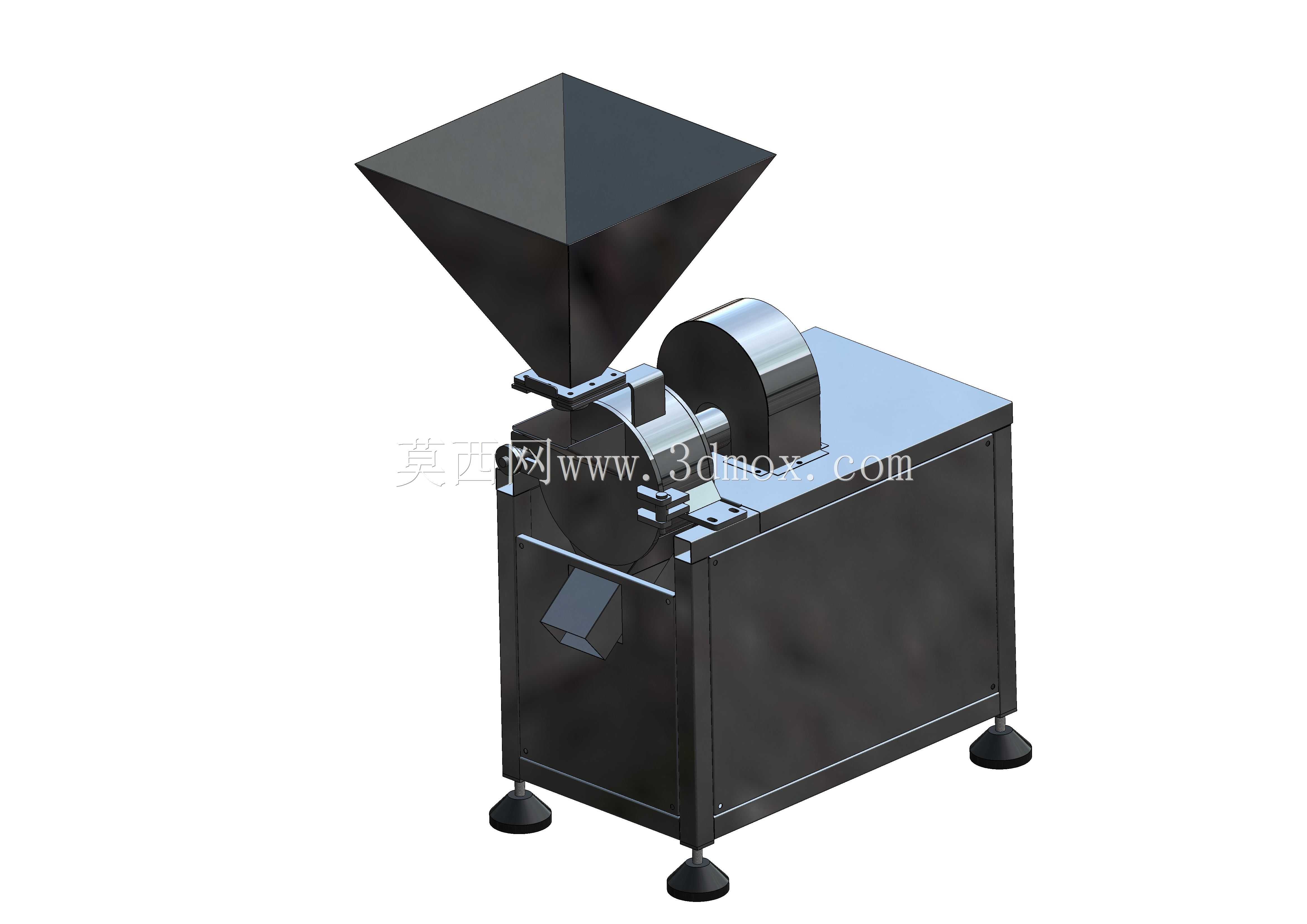

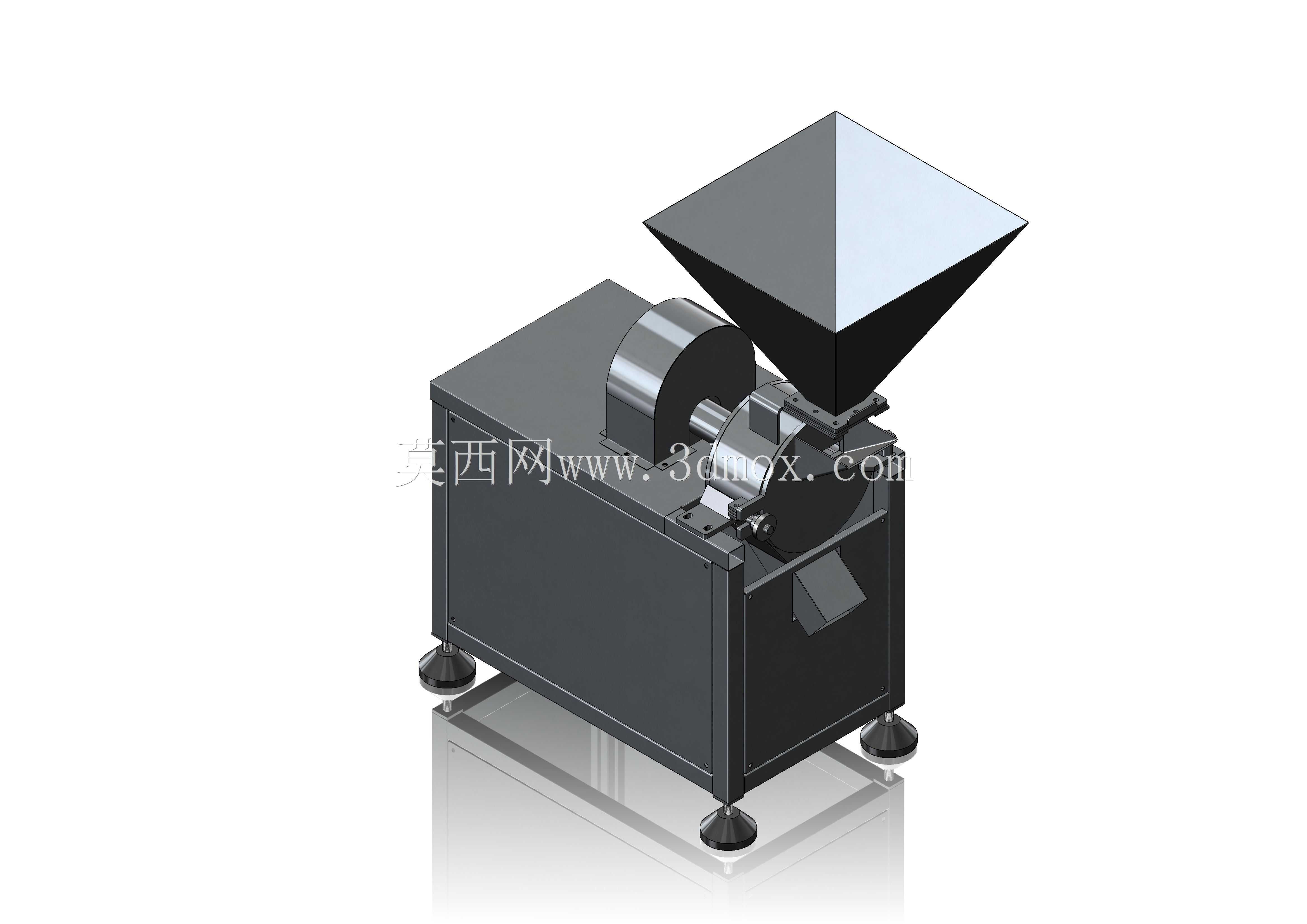

从结构设计逻辑来看，这套盘式磨机的建模过程优先考虑了磨盘间隙的可调性，实际生产中不同批次物料的入料粒度、含水率存在波动，固定间隙的磨盘很容易出现闷车、出料粒度过粗的问题，因此在动盘侧设计了带梯形螺纹的调节机构，通过转动调节手轮带动动盘沿轴向平移，可实现0.5mm到8mm区间的间隙连续调整，调整到位后通过锁紧螺母完成轴向定位，避免设备运行过程中因振动出现间隙偏移。磨盘的盘面采用了分块式的衬板设计，衬板材质选用高铬铸铁，表面加工有交错的弧形沟槽，一方面沟槽可以增加物料在盘面的停留时间，提升研磨效率，另一方面当衬板出现磨损后，不需要整体更换磨盘，仅需拆卸对应位置的衬板即可完成维护，大幅降低后期运维的备件成本。

设备的进料端设置在定盘中心位置，采用溜槽式进料结构，进料溜槽的倾角设计为55度，这个角度可以保证含水率在8%以内的物料依靠自重顺利滑入研磨区间，不会出现溜槽粘料堵料的问题；出料端则布置在磨盘组件的下侧，采用径向出料结构，研磨完成的物料在离心力作用下被甩到磨盘边缘，落入下方的出料斗后可直接对接斗式提升机或者气力输送管道，不需要额外设置刮料机构，减少了设备内部的易损件数量。传动部分采用了皮带轮减速搭配直联主轴的结构，电机输出的动力通过窄V带传递到主轴，皮带传动本身可以起到过载保护的作用，当研磨区间进入不可破碎的硬物时，皮带会出现打滑，避免扭矩突然升高打坏齿轮或者烧损电机；主轴的支撑采用了一对圆锥滚子轴承背对背布置的形式，可以同时承受研磨过程中产生的径向力和轴向力，轴承座的外侧设置了迷宫式密封结构，防止研磨产生的细粉进入轴承腔造成润滑脂失效，轴承的注油孔延伸到设备机壳外侧，日常维护时不需要拆卸机壳即可完成注油保养。

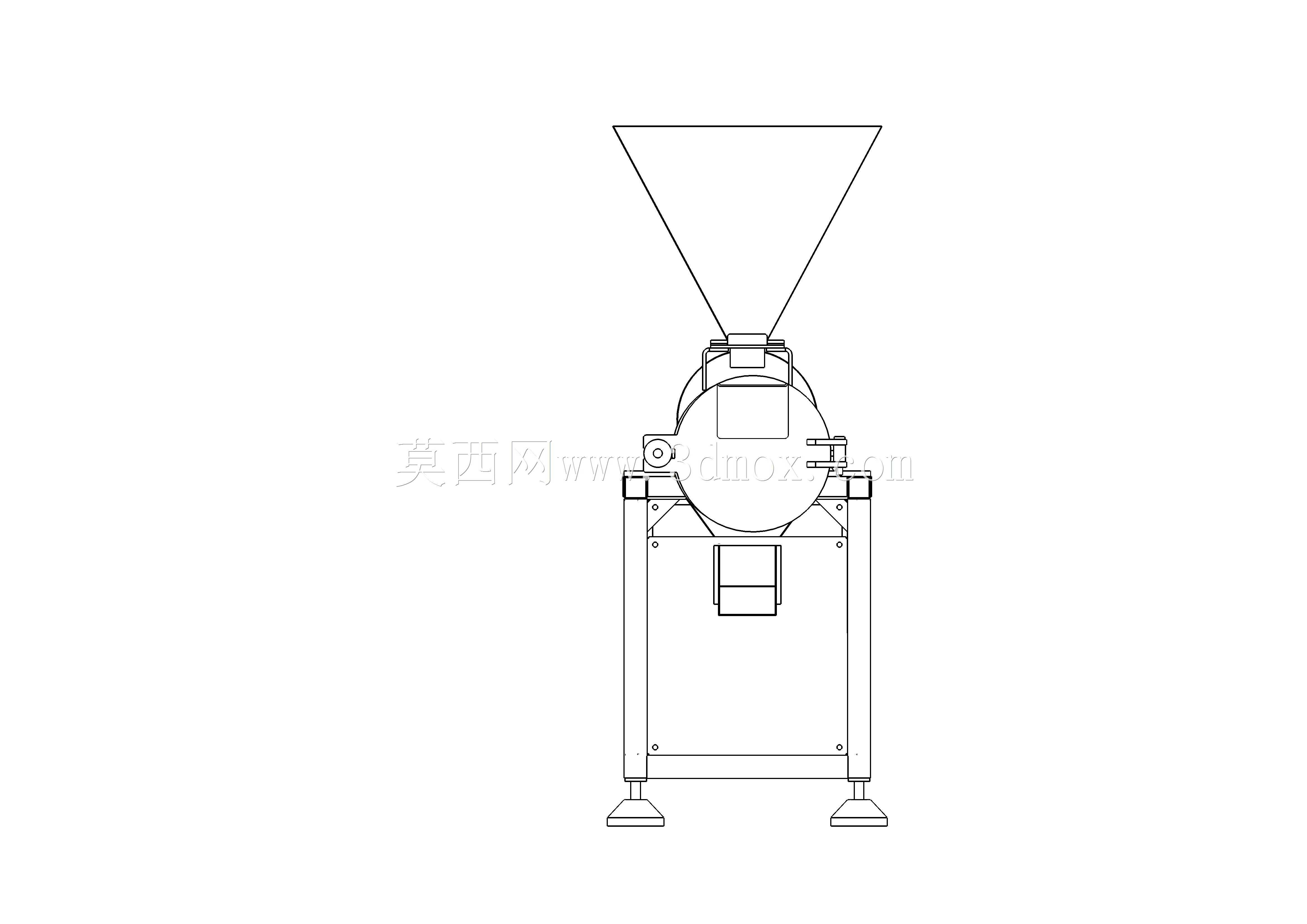

从安装边界来看，这套盘式磨机的整机外形采用方正的机架结构，机架底部预留了四个M24的地脚螺栓安装孔，安装孔的横向间距为820mm，纵向间距为650mm，设备安装时需要保证基础平面的水平度误差不超过0.2mm/m，避免主轴倾斜造成磨盘偏磨。设备的进料口中心距离安装基础面的高度为1240mm，对接上游喂料设备时需要预留至少150mm的软连接段，抵消设备运行时的振动传递；出料口的下沿距离基础面高度为320mm，足够对接常规的输送设备进料端。设备的检修空间预留主要集中在动盘调节侧和传动侧，调节侧需要预留至少600mm的操作空间，方便操作人员调整磨盘间隙、更换衬板，传动侧需要预留800mm以上的空间，方便后期更换皮带、维护轴承组件。

在实际工况适配性上，这套结构的盘式磨机可以处理莫氏硬度7级以下的各类脆性物料，包括煤矸石、石灰石、矿渣、谷物以及部分工业固废，入料粒度控制在10mm以下时，出料粒度可以稳定在20目到200目区间调整，设备运行时的动平衡精度按照G6.3等级设计，正常运行时的机壳表面振动速度不超过4.5mm/s，不需要额外设置复杂的减震基础，普通的混凝土地面即可满足安装要求。磨盘的线速度设计为8m/s，这个速度区间既可以保证物料获得足够的离心力向边缘移动，又不会因为线速度过高造成衬板过快磨损，实际测算的衬板使用寿命在处理中等硬度石灰石时可以达到1200小时以上，相比同类型设备的易损件寿命提升近三成。设备的机壳采用了上下剖分的结构，上下机壳通过法兰螺栓连接，当需要检查磨盘磨损情况或者清理研磨区间的积存物料时，只需要拆卸上机壳的连接螺栓即可将上机壳吊起，不需要拆卸进料和出料管道，大幅缩短了设备的停机检修时间。
