带传动驱动颚式破碎设备结构设计

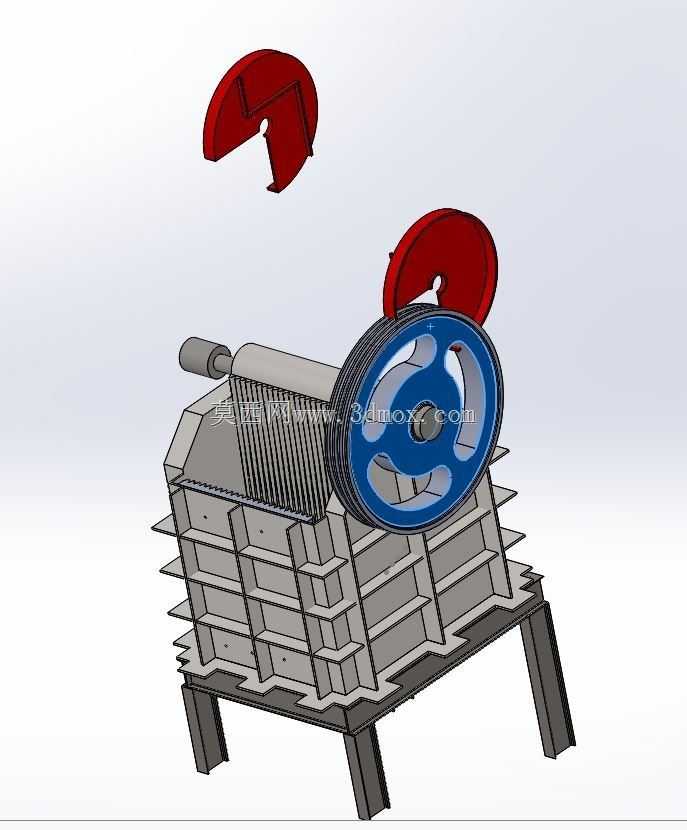

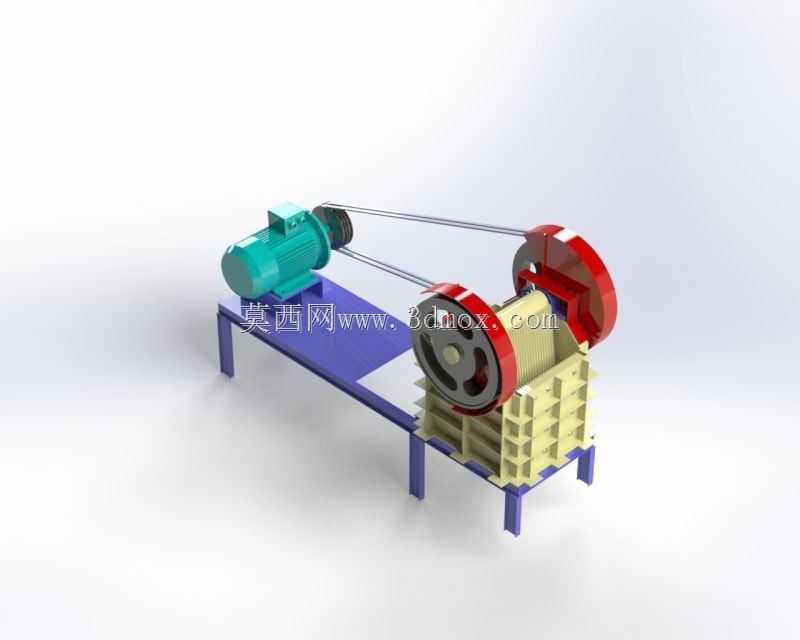

　　在矿山、建材、基建等散料处理作业场景里，粗碎环节的设备选型直接决定整条产线的处理效率与后续工序的进料粒度适配性，颚式破碎设备凭借结构可靠、破碎比大、对高硬度物料适应性强的特点，长期作为粗碎段的核心设备被广泛应用，可处理抗压强度不超过320MPa的各类矿石、岩石、建筑废弃物等硬脆性物料，完成大块物料的首段破碎作业，为后续中细碎、筛分、输送工序提供符合粒度要求的进料。这套颚式破碎设备的三维结构完整还原了实际量产机型的装配关系，整体采用卧式布置形式，驱动单元与破碎执行单元通过V带传动组件连接，既可以通过带轮的直径匹配实现转速调整，也能依靠带传动的过载打滑特性保护核心破碎部件不受突发硬料冲击的损坏。从结构组成来看，驱动端采用标准卧式三相异步电机作为动力源，电机通过安装螺栓固定在机架的可调电机座上，电机座预留的长条形安装孔可实现电机位置的前后调整，方便V带安装时的张紧度调节，避免传动过程中出现打滑、跳带问题。传动部分由两组V带与大小两个带轮组成，小带轮安装在电机输出轴端，大带轮与偏心轴同轴装配，大带轮同时兼具飞轮的作用，轮缘位置做了加厚配重处理，可储存偏心轴空行程阶段的动能，让破碎作业的动颚摆动更加平稳，降低设备运行时的载荷波动，减少电机的峰值功率损耗。

　　破碎执行单元是设备的核心功能区，由固定颚板、活动颚板、侧护板、偏心轴、肘板、调整座组成，动颚部件通过滚动轴承装配在偏心轴上，偏心轴旋转时带动动颚做周期性的往复摆动，当动颚靠近固定颚板时，两板之间的物料受到挤压、劈裂、冲击作用被破碎，当动颚远离固定颚板时，已经破碎到小于排料口尺寸的物料依靠自身重力从排料口排出。肘板作为传动连杆同时兼具过载保护作用，当破碎腔进入不可破碎的金属异物时，肘板会优先断裂切断动力传递，避免动颚、偏心轴等核心贵重部件出现变形损坏，降低设备故障后的维修成本。

　　机架部分采用型钢焊接与螺栓拼接组合的结构形式，四条支撑腿通过螺栓与上部机架主体连接，既保证了整体结构的刚性，也方便设备运输时的拆分转运，机架上对应破碎腔的位置设置了耐磨衬板安装位，所有与物料接触的工作面都预留了耐磨件更换空间，日常维护时不需要拆解整体机架即可完成易损件的更换作业。从安装边界来看，设备整体长度方向沿电机到破碎腔出料端延伸，宽度方向以带轮的外侧端面为最大边界，高度方向从支撑腿底面到带轮顶端为整机最大高度，安装时需要在支撑腿下方预留足够的混凝土基础厚度，同时在设备四周预留不小于1米的操作维护空间，方便日常检查V带张紧度、调整排料口间隙、更换颚板等作业。排料口的调整采用垫片式调整结构，通过增减调整座与机架后壁之间的垫片数量，即可改变排料口的宽度尺寸，适配不同产线对出料粒度的要求，调整过程不需要拆解传动部件，操作便捷可靠。设备的润滑点集中在偏心轴两端的轴承位置、肘板与肘板垫的接触位置，三维结构中清晰还原了各润滑点的注油位置与装配间隙，可直接用于设备的装配工艺指导、维护培训课件制作，也可作为整条砂石破碎产线布局设计时的设备占位模型使用，帮助设计人员提前校验设备之间的衔接尺寸、物料溜槽的布置角度，避免现场安装时出现空间干涉问题。

　　在实际作业场景中，这类颚式破碎机通常布置在原料仓的下方，通过振动给料机将物料均匀送入破碎腔，破碎后的物料落到下方的皮带输送机上输送至下一道工序，设备的进料口尺寸决定了可处理的最大物料块度，这款机型的进料口宽度适配中等规模砂石产线的处理需求，既可以用于矿山的原矿粗碎，也可用于建筑废弃物资源化处理中的混凝土块、废砖破碎作业，还能在建材行业的石灰石、石膏原料破碎工序中使用。建模过程中对所有配合面的公差、易损件的安装间隙都做了还原，比如颚板与颚床之间的垫铁层间隙、偏心轴轴承的装配游隙、肘板与调整座的接触角度，都完全参照实际设备的设计参数设置，不存在结构干涉、装配关系错误的问题，可直接导出工程图用于零部件的加工参考，也可用于设备的虚拟拆装教学，帮助新入行的技术人员快速理解颚式破碎机的工作原理与结构组成。
