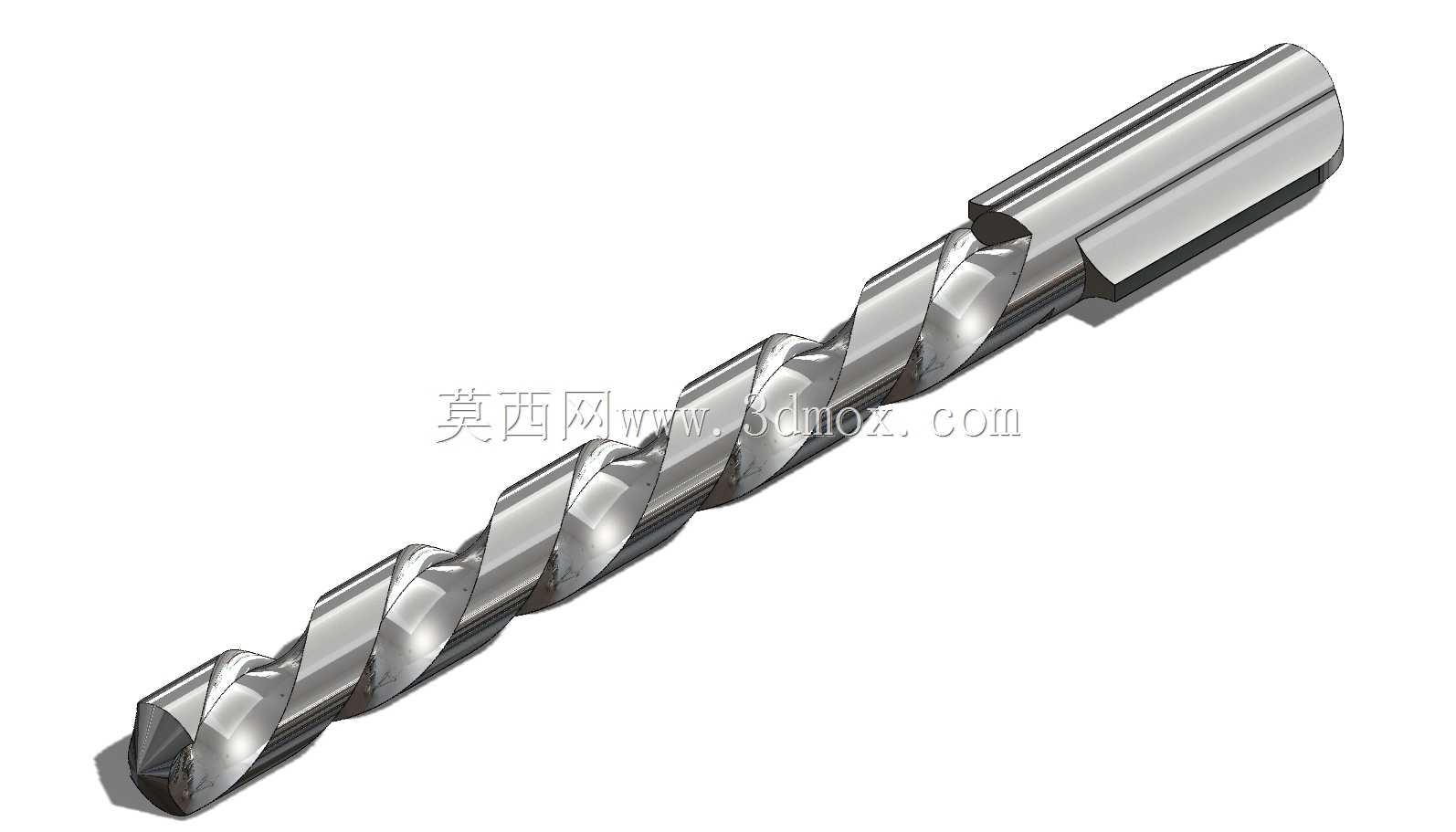

标准麻花钻工业切削刀具三维结构

作为机械加工领域应用最广泛的孔加工刀具，这款麻花钻的三维结构完全贴合实际量产刀具的几何参数设定，可直接用于加工工艺仿真、刀具装配干涉检查、机床加工运动模拟等场景。从实际加工场景来看，该类钻头覆盖了普通碳钢、合金钢、有色金属等多种常见工件材料的钻孔工序，在通用机械制造、汽车零部件加工、五金件生产、模具制造等车间场景中，是钻床、车床、加工中心等设备的标配消耗类刀具，承担着实体工件上预制孔、粗加工孔的切削成型工作。

从功能特性来看，该钻头的结构完全遵循切削力学原理设计，工作部分的两条螺旋槽形成连续的排屑通道，切削过程中产生的切屑可沿螺旋槽顺利排出孔外，避免切屑堵塞刮伤已加工孔壁；钻芯部分的厚度从切削端向柄部逐渐递增，既保证了切削端的锋利性，又提升了刀具整体的抗扭刚性，在大进给量切削时不易出现断刀风险。两条主切削刃对称分布在钻尖两侧，横刃的修磨参数符合标准钻头的几何要求，可有效降低钻孔初始阶段的轴向抗力，减少工件表面的挤压变形，保证钻孔的位置精度。

设计过程中，首先需要确定刀具的核心几何参数：根据常规加工需求，该钻头的直径设定为通用加工常用规格，总长度符合国标直柄麻花钻的长度系列，柄部采用圆柱直柄结构，可适配普通钻夹头的装夹尺寸，装夹时的夹持长度满足扭矩传递要求，不会出现加工过程中打滑的问题。建模时先绘制钻头的轴向截面草图，通过螺旋扫描命令生成整体的棒料螺旋基体，再通过切除扫描生成两条对称的螺旋排屑槽，排屑槽的螺旋角设定为30度，这一角度是经过长期加工验证的最优参数，既可以保证排屑顺畅，又能维持切削刃的强度。钻尖部分的顶角设定为118度，这是标准麻花钻的通用顶角参数，适合加工大部分常规金属材料，后角的取值根据直径大小匹配对应参数，避免后角过大导致刃口强度不足，或是后角过小增大后刀面与工件的摩擦。

在安装边界方面，该钻头的直柄部分直径公差严格按照h6级精度设定，可适配市面上绝大多数标准钻夹头的装夹范围，装夹后钻头的径向跳动量控制在0.02mm以内，满足常规孔加工的同轴度要求。刀具的工作部分长度大于常规钻孔深度的1.5倍，保证钻孔过程中排屑槽不会完全进入孔内，避免排屑受阻。建模过程中对所有过渡圆角、刃口倒棱都做了精细化处理，没有出现尖锐的几何断点，既符合实际刀具的加工工艺要求，也能在后续的有限元切削仿真中避免应力集中导致的计算误差。

从结构细节来看，钻头的刃带部分设置了窄边支撑结构，钻孔过程中刃带与孔壁接触起到导向作用，可有效减小孔的扩大量，保证孔的尺寸精度，同时刃带的存在也减少了刀具与孔壁的摩擦面积，降低切削过程中的发热。钻芯增量的参数按照每100mm长度增加1.4-2mm的标准设定，平衡了刀具的刚性与排屑空间的需求，避免钻芯过厚导致切削抗力增大，或是钻芯过薄导致刀具刚性不足。柄部末端做了小倒角处理，方便装夹时顺利导入钻夹头，不会出现装夹卡滞的问题。整个模型的几何特征完全还原了真实刀具的生产制造逻辑，没有出现违背加工工艺的结构设计，可直接用于刀具选型匹配、加工路径模拟、工装夹具设计验证等工程环节，帮助结构设计人员在设备研发阶段提前验证钻孔工序的空间干涉问题，优化加工工艺路线。
