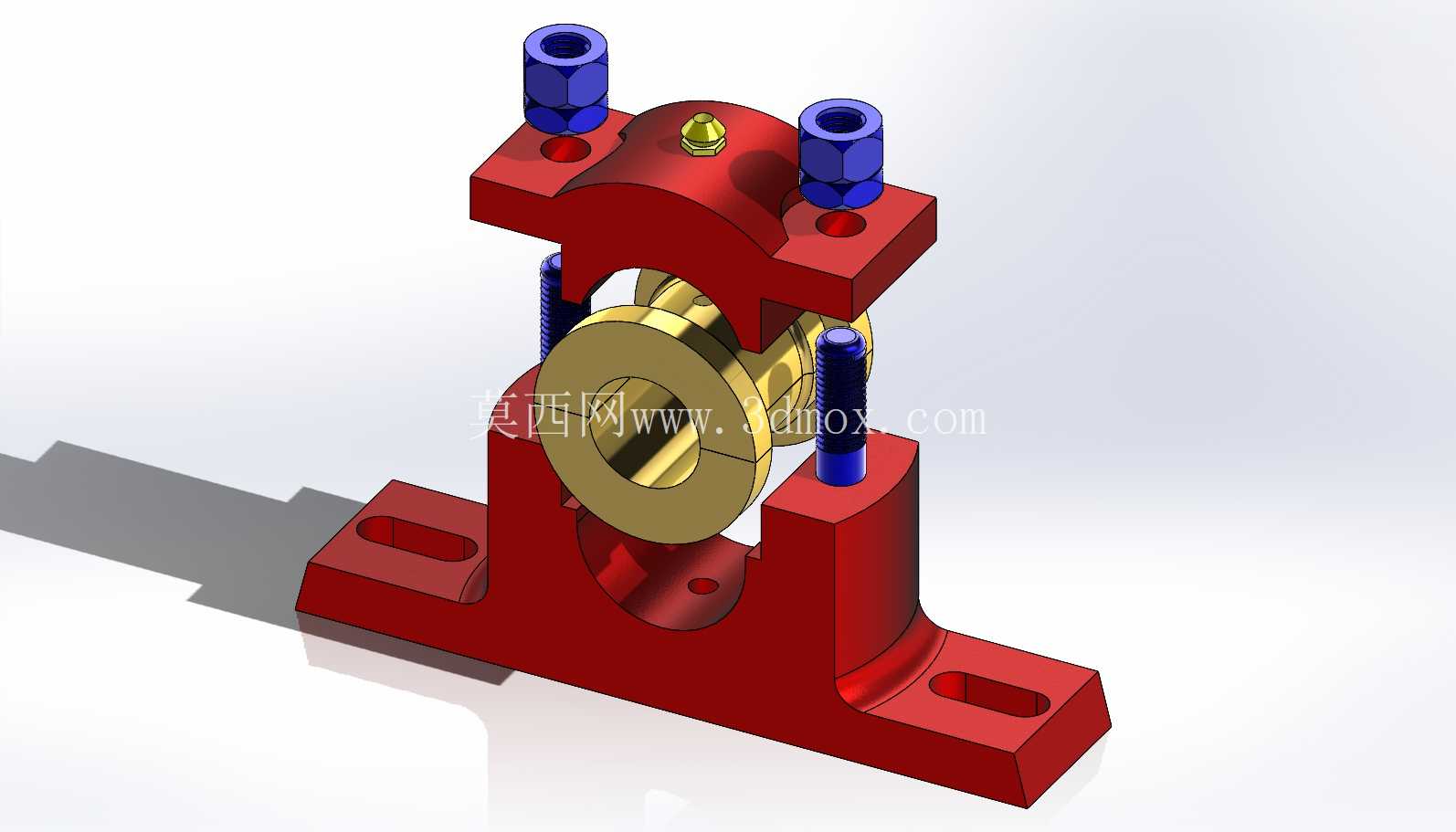

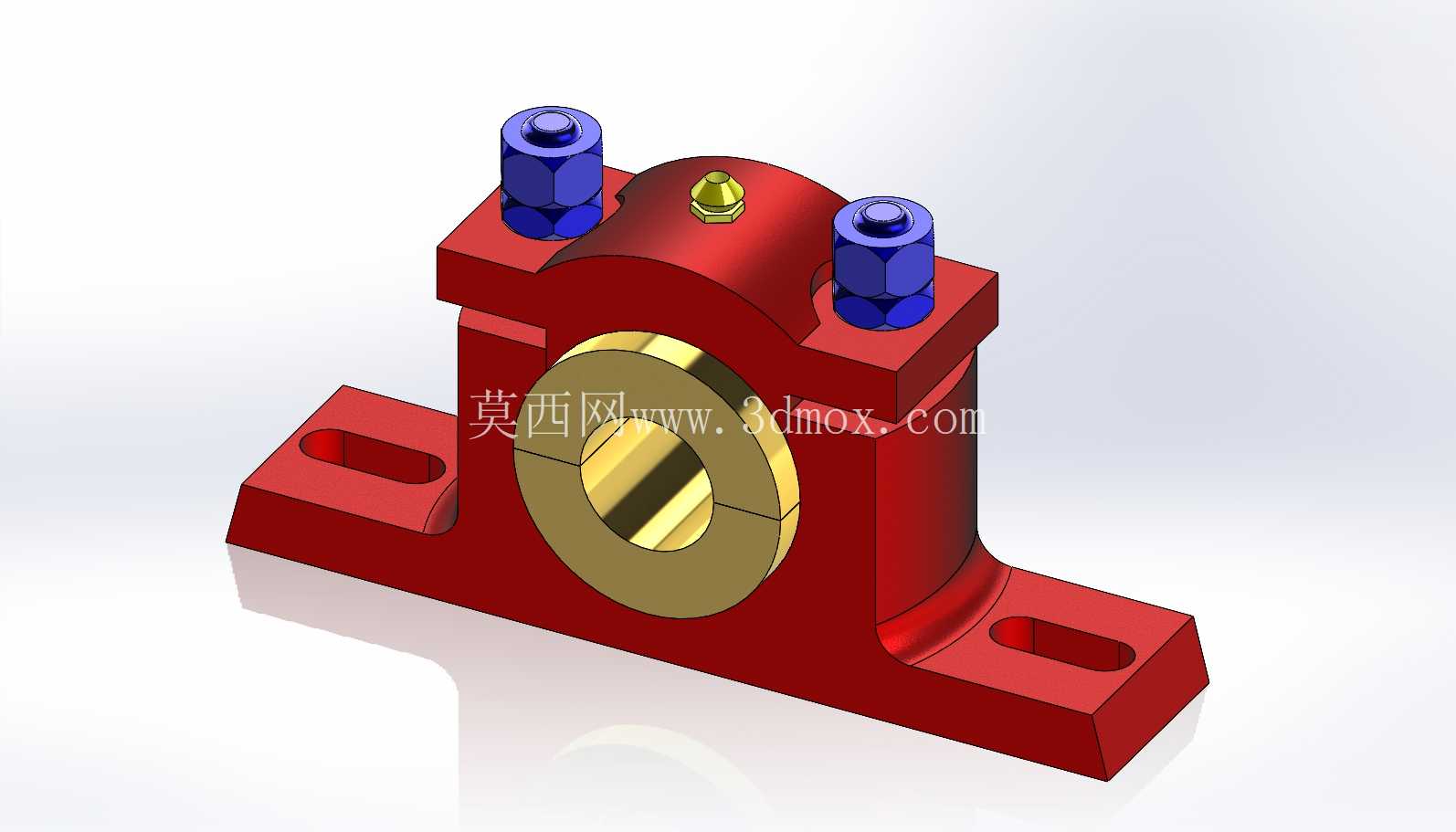

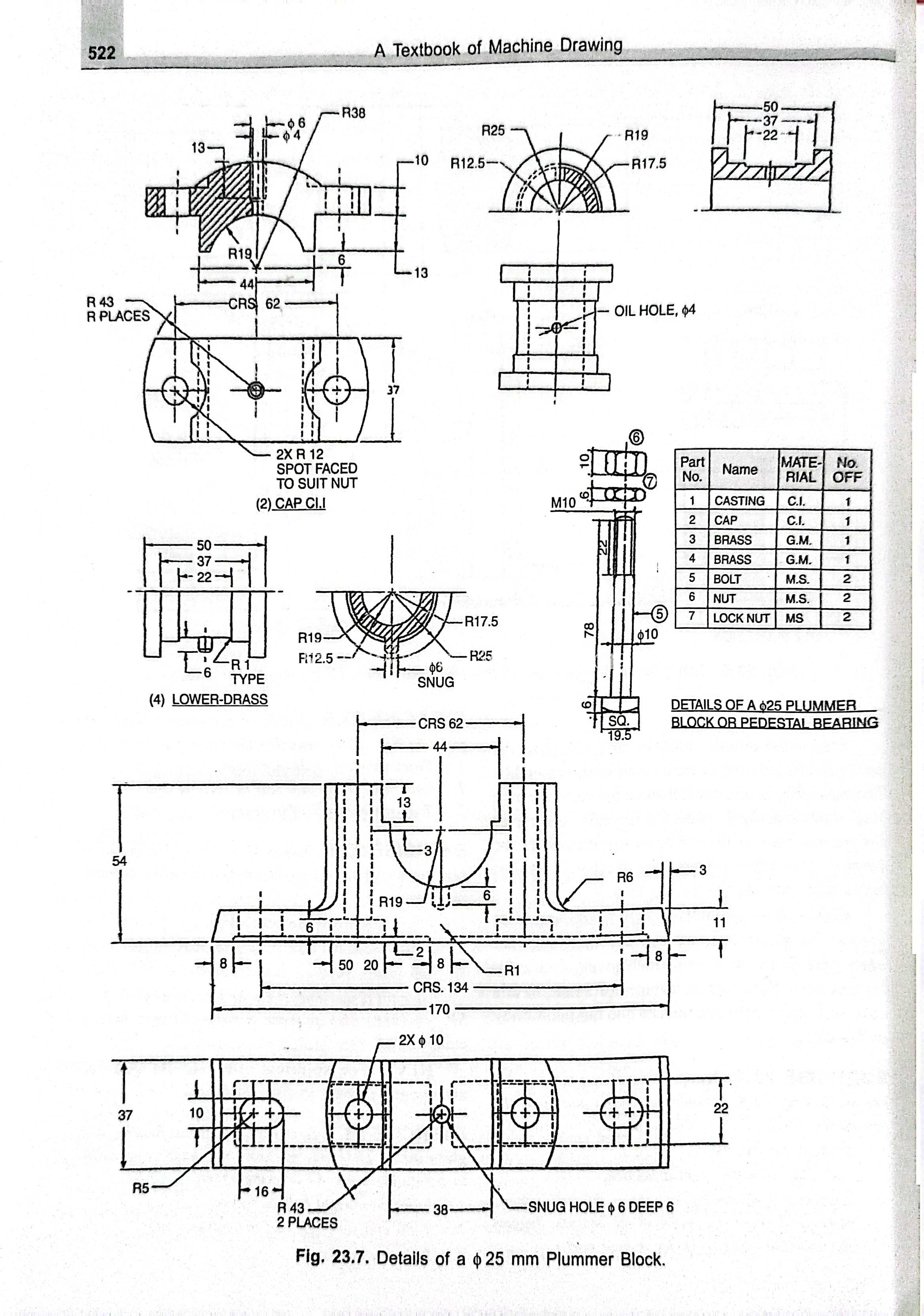

在中小型输送线、轻工包装设备、小型机床进给机构这类对径向承载有稳定需求、转速不超过1500rpm的传动场景里,这类剖分式立式滑动轴承座是极为常用的轴系支撑部件,区别于整体式轴承座,它的上下剖分结构能在轴系预装完成后再完成上盖装配,不用沿轴向穿装整根轴,对于长轴、多支撑点的轴系布局来说,能大幅降低现场装配的难度,也方便后期轴瓦磨损后的快速更换,不用拆解整段传动链路。

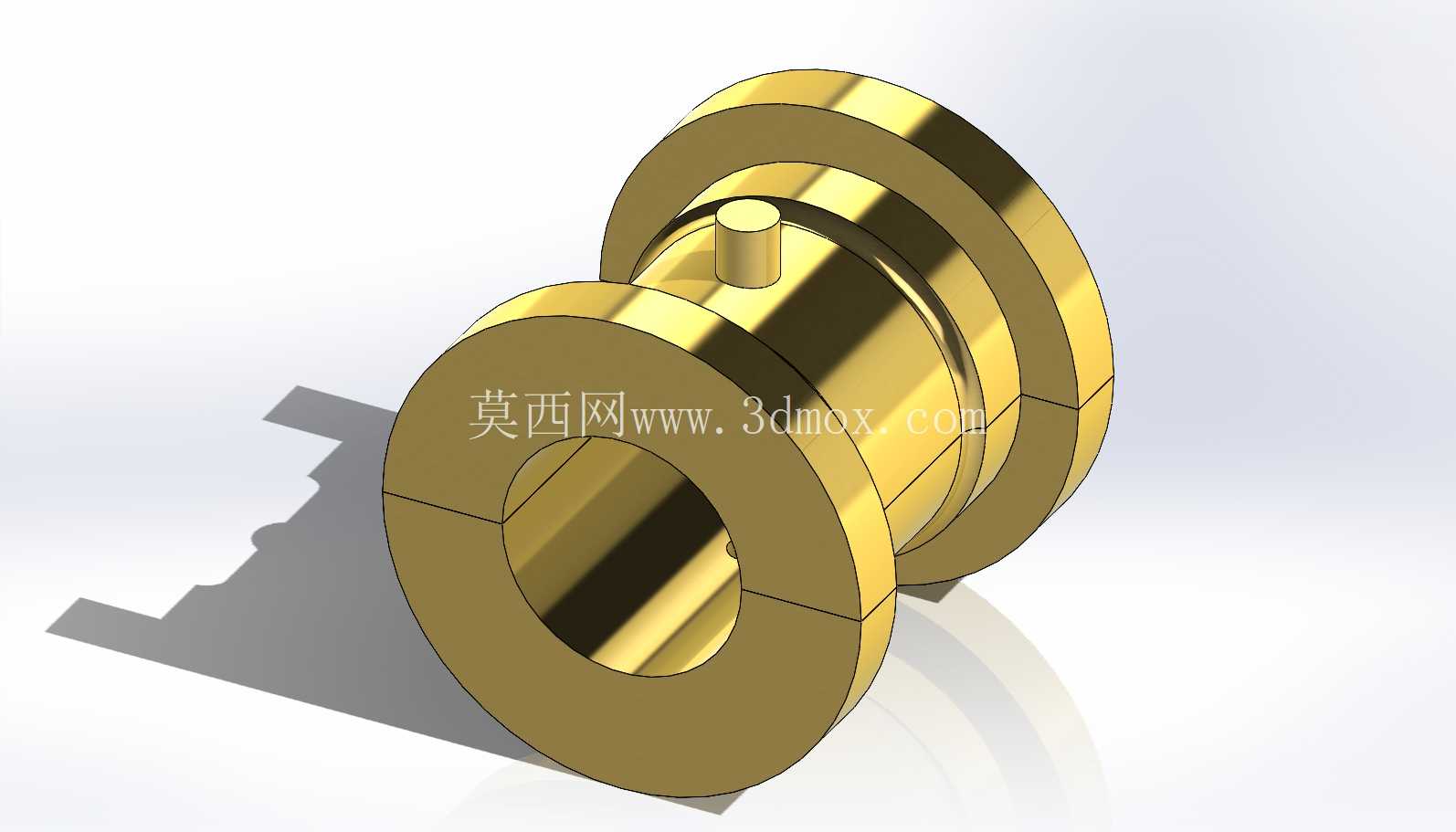

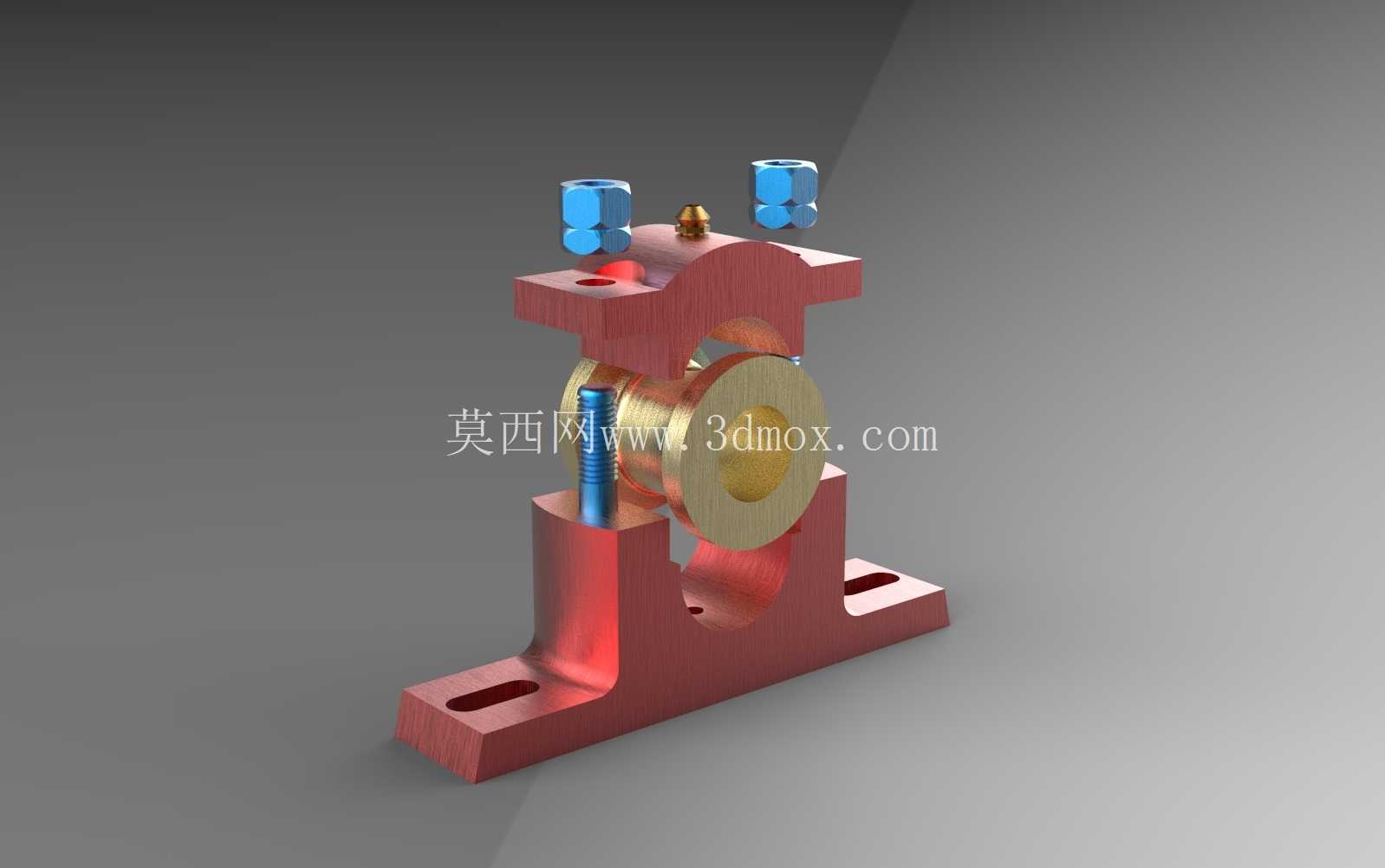

从实际功能来看,这个部件核心作用是为旋转轴提供稳定的径向支撑,限制轴系运行中的径向跳动量,同时把轴运转产生的径向载荷通过底座传导到设备安装机架上。模型里的铜质轴瓦是直接和轴颈接触的部分,相比钢制轴套,铜基材质的嵌藏性更好,能容纳润滑油里的微小杂质,避免轴颈被刮伤,低速重载工况下的抗咬合性能也更优,适合很多没有集中润滑系统、靠定期注油维护的小型设备。

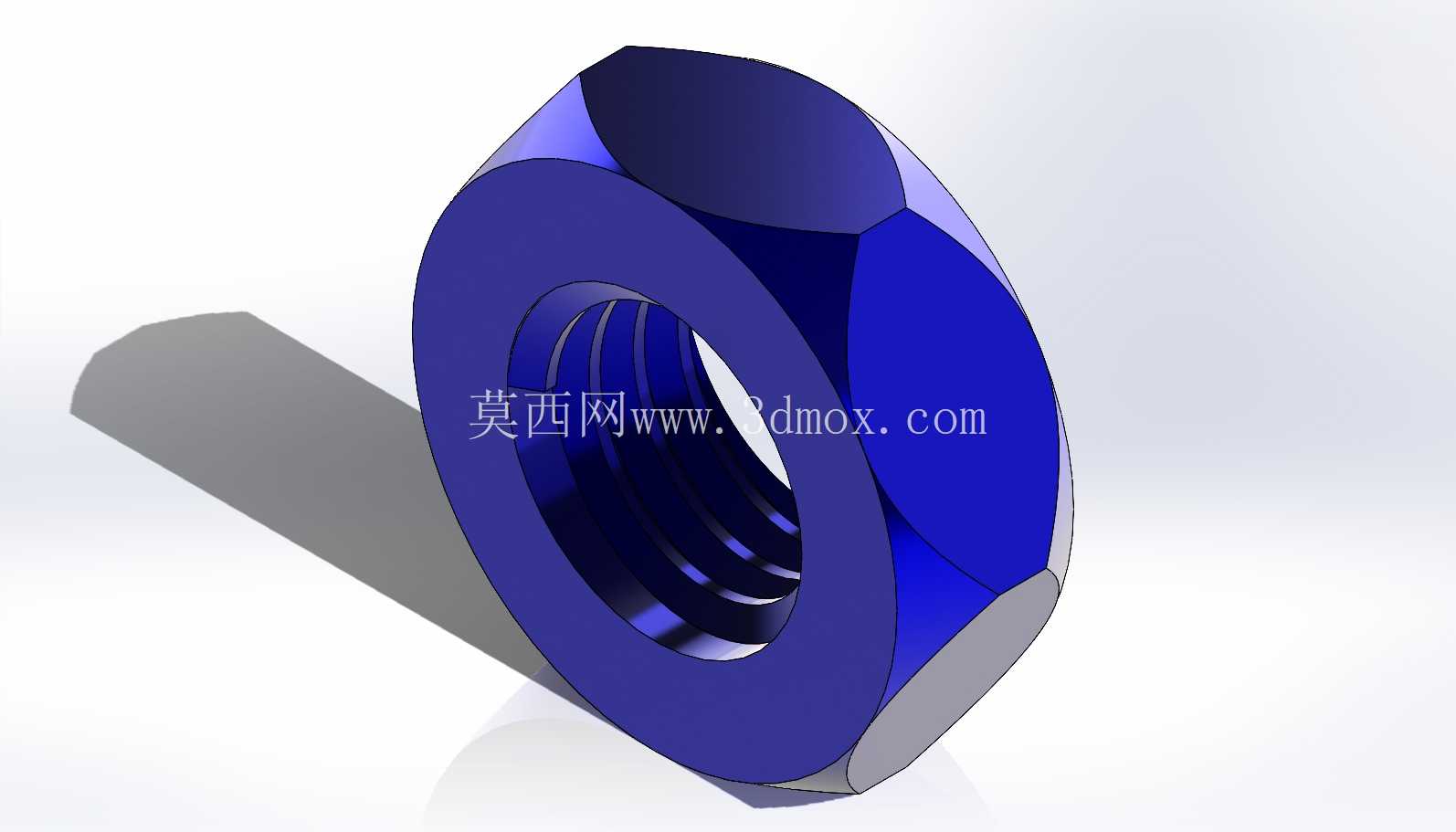

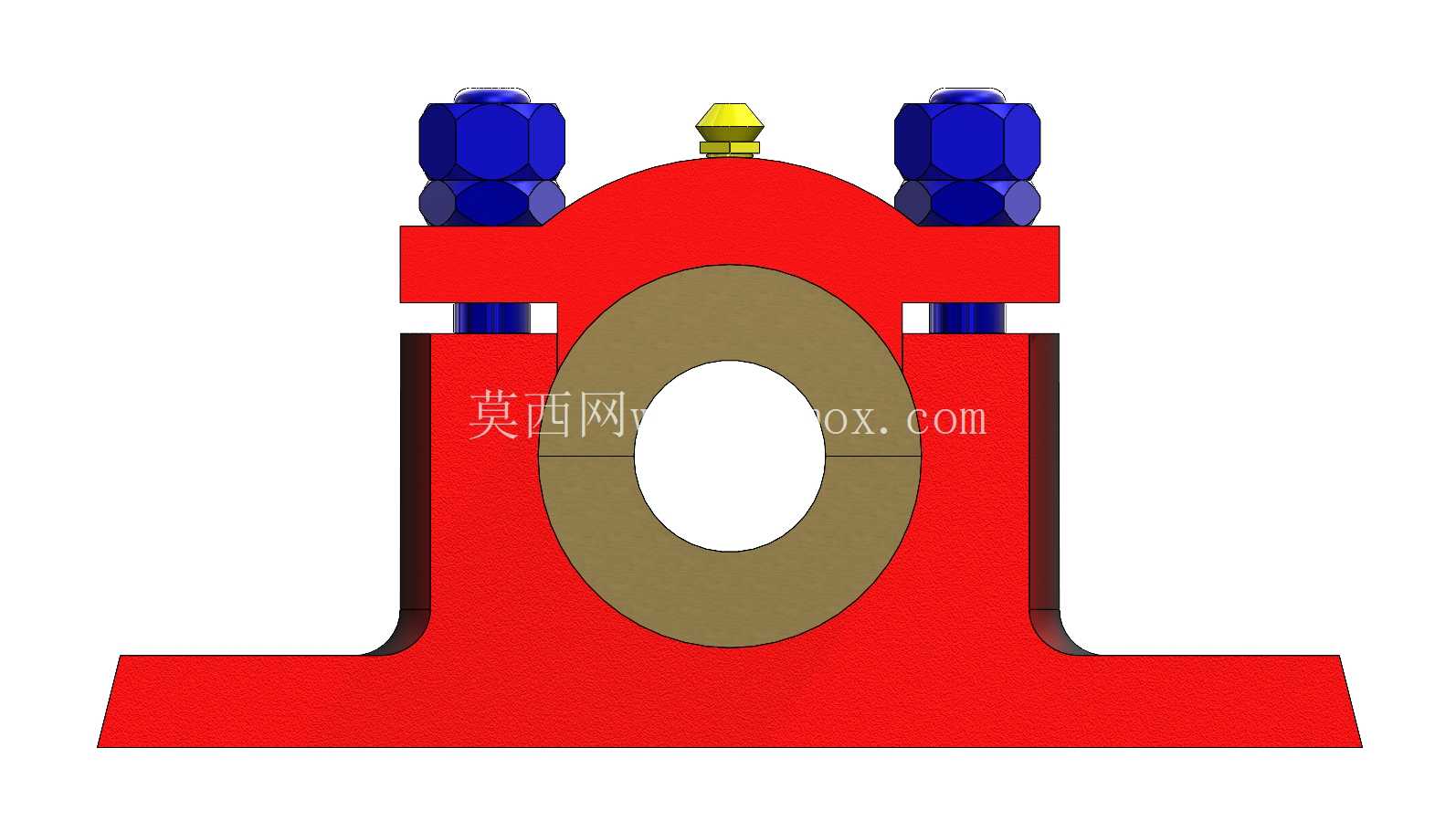

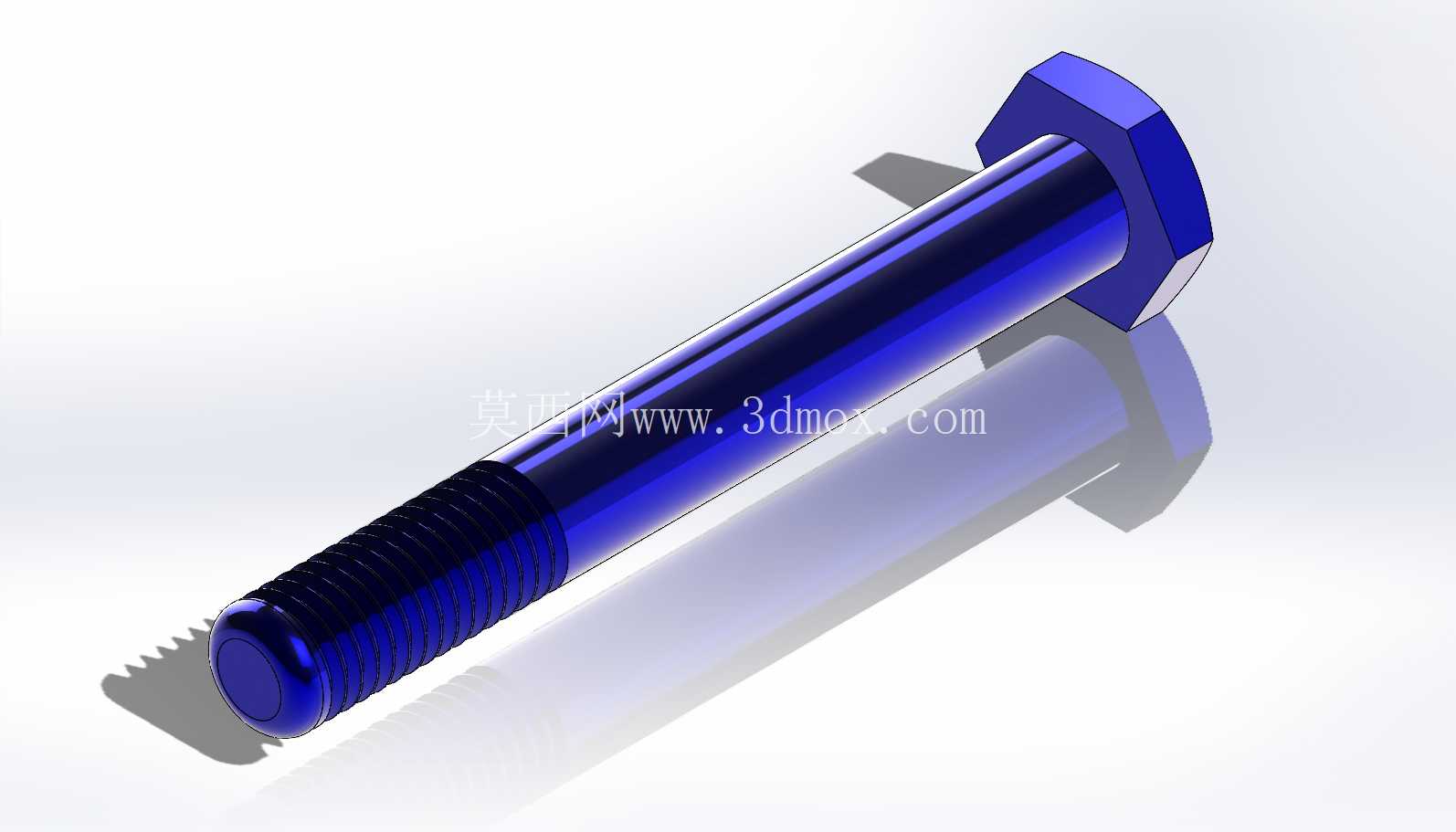

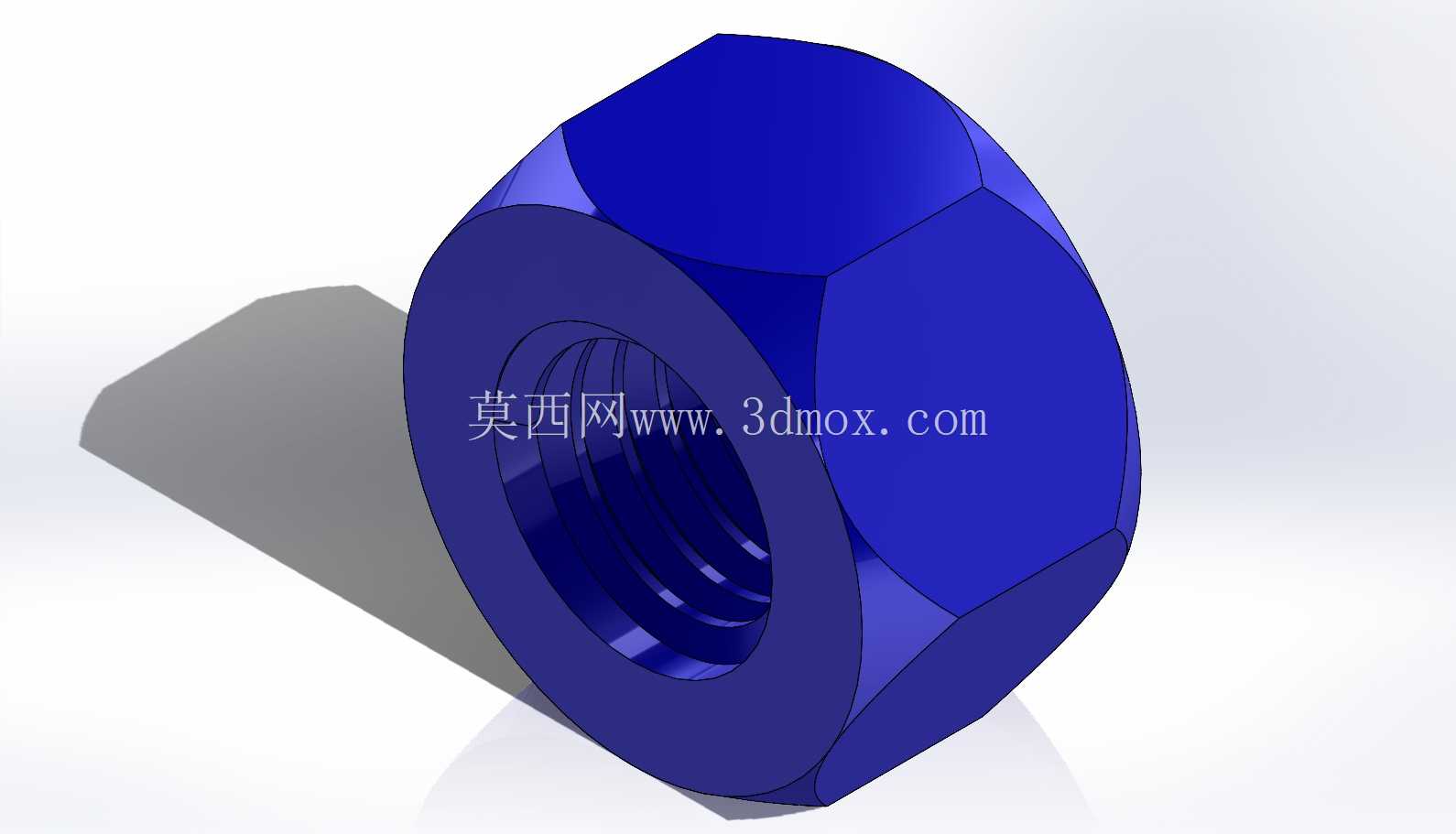

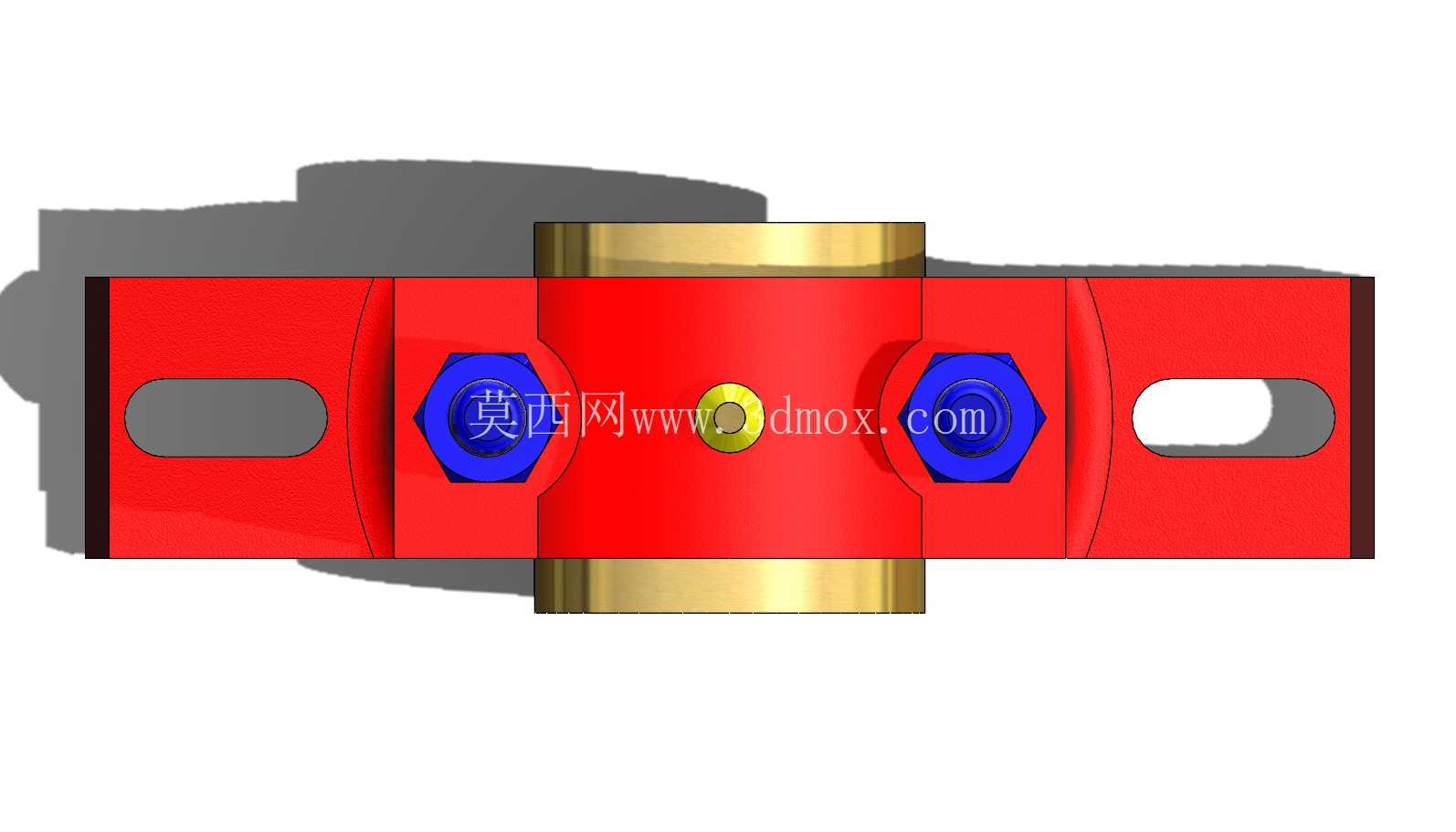

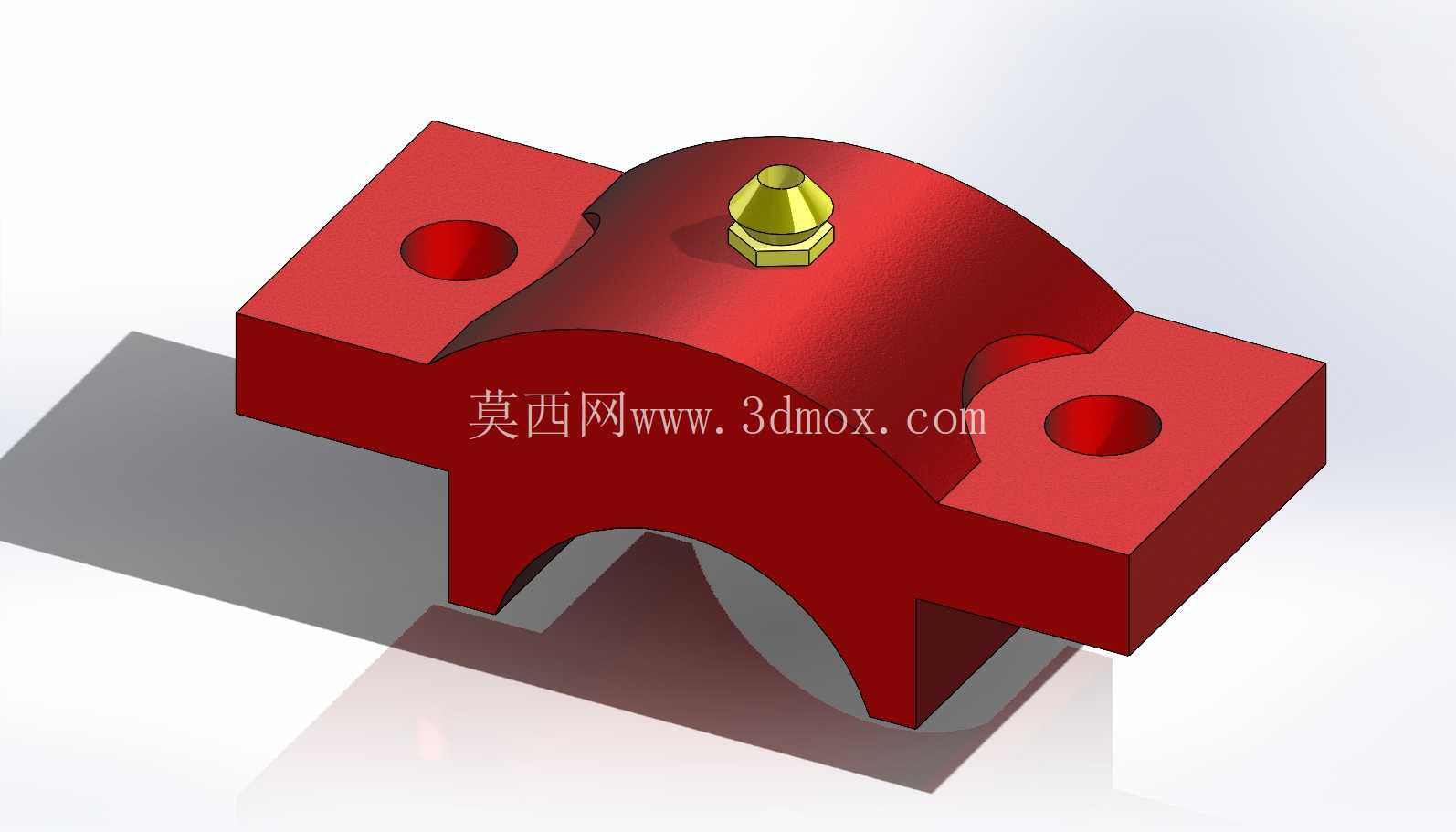

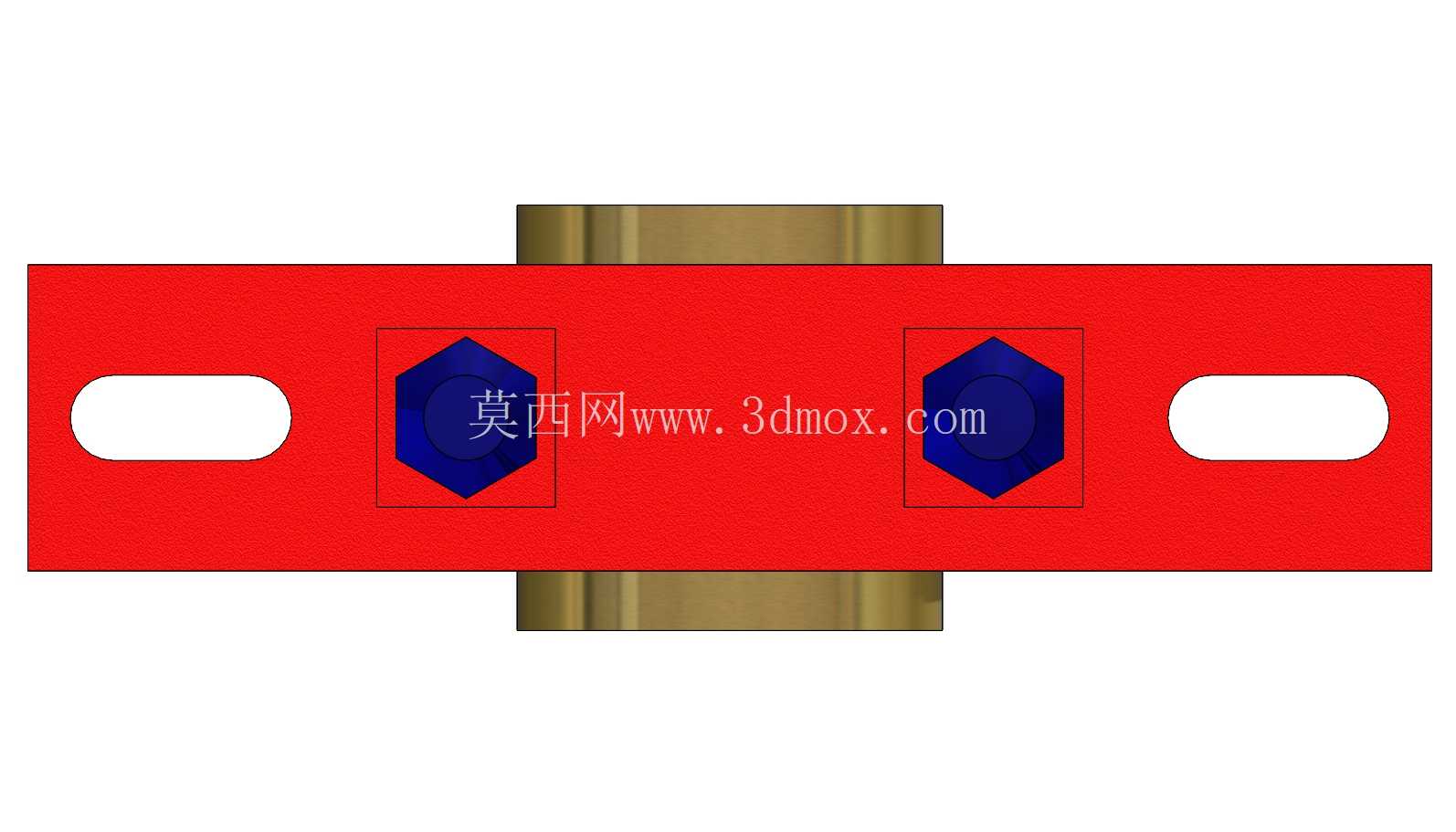

设计逻辑上首先要匹配适配轴径的尺寸边界,轴瓦的内径公差要和选定的配合轴颈形成合理的间隙配合,间隙过大会导致轴系跳动超差,运行噪音大,间隙过小则容易出现抱轴烧瓦的问题。底座部分的两个长条形安装孔是特意做的腰型结构,允许安装时沿孔长方向微调轴承座的位置,补偿轴系加工和机架安装的累计误差,调整到位后再通过螺栓锁紧固定,这种设计在现场安装时容错率很高,不用对机架安装孔做二次修配。上下座体的连接螺栓采用了对称双螺栓布局,能均匀压紧上盖,避免单侧压紧导致轴瓦变形,顶部的注油孔位置正对轴瓦的油槽,加注的润滑脂能顺着油槽均匀分布到轴瓦和轴颈的接触面上,减少运转时的摩擦阻力。

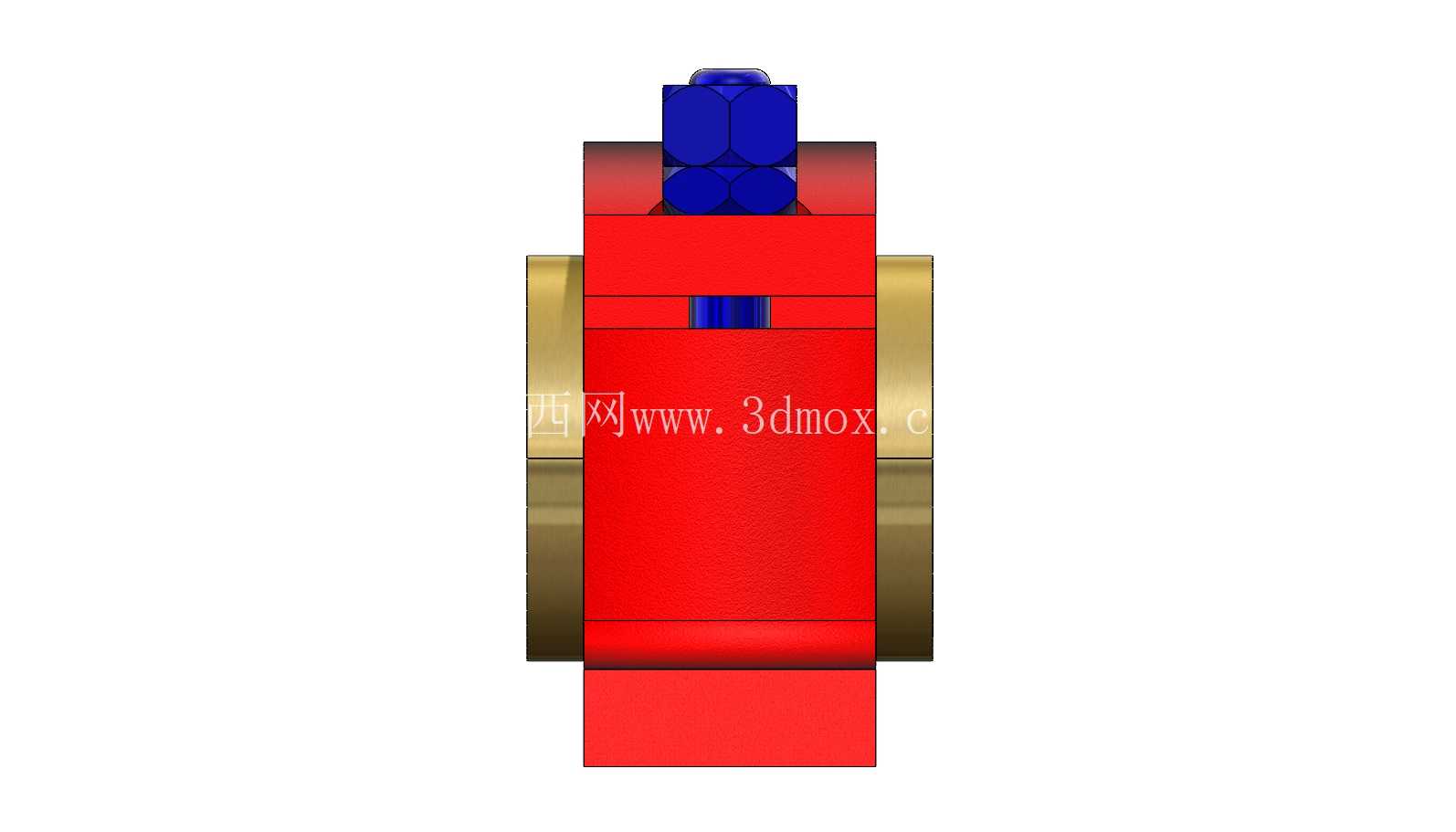

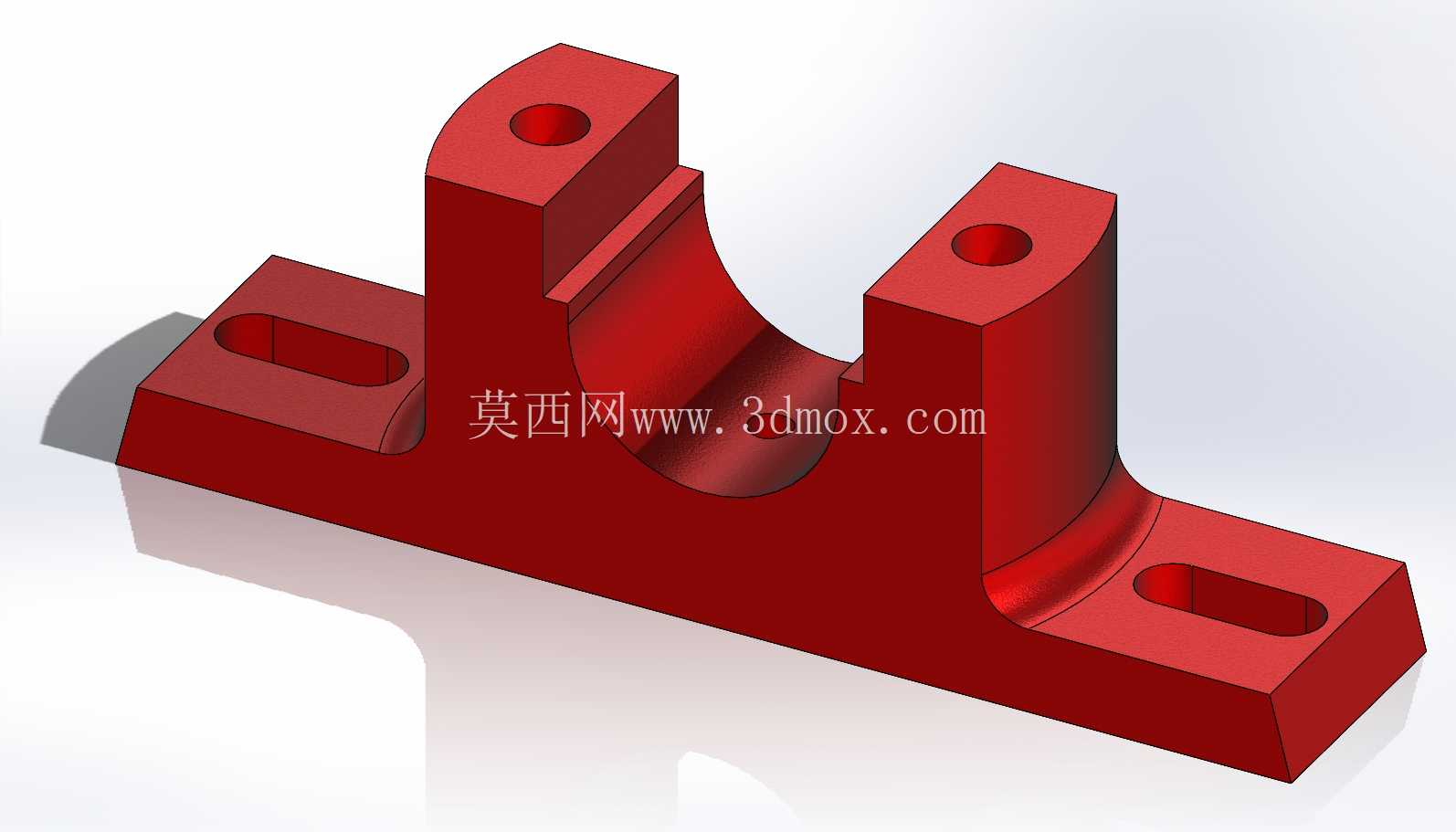

安装边界方面,底座的底面是整个部件的安装基准面,加工时需要保证足够的平面度,避免锁紧安装螺栓时座体产生变形,导致轴瓦内孔失圆。两个安装孔的中心距要和机架上的预设安装孔位匹配,腰型孔的长度方向要和轴系的调整方向一致,方便对中调整。整体高度尺寸要和轴系的中心高要求匹配,保证轴安装后和配套传动部件的中心高对齐,避免出现额外的附加弯矩。上盖顶部的螺栓预留了足够的扳手操作空间,日常维护时不用拆解周边部件就能完成螺栓松紧调整和注油操作。

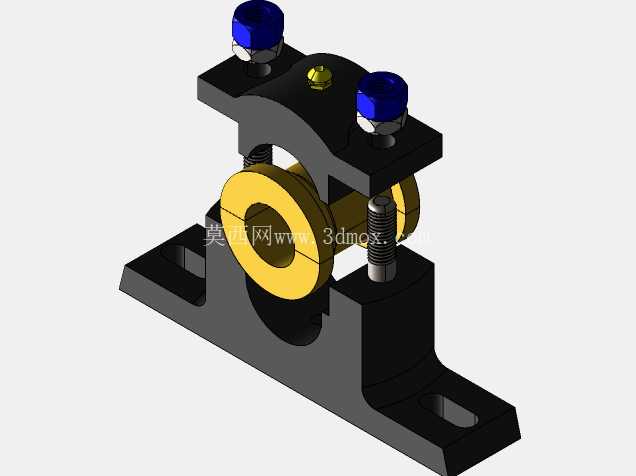

结构细节上,座体的转角位置都做了圆角过渡,避免应力集中,因为轴承座在承受冲击载荷时,直角转角位置很容易出现应力开裂,圆角处理能大幅提升部件的抗冲击能力。轴瓦和座体的配合采用了过盈定位,防止轴瓦在座体内随轴转动,同时轴瓦上设计了定位止口,避免轴向窜动。这类轴承座通常用在载荷平稳、冲击不大的工况,如果是重载冲击场景,还需要加大座体的壁厚,提升连接螺栓的强度等级,同时选用承载能力更高的轴瓦材质。
