二分之一英寸内螺纹手动球阀结构设计

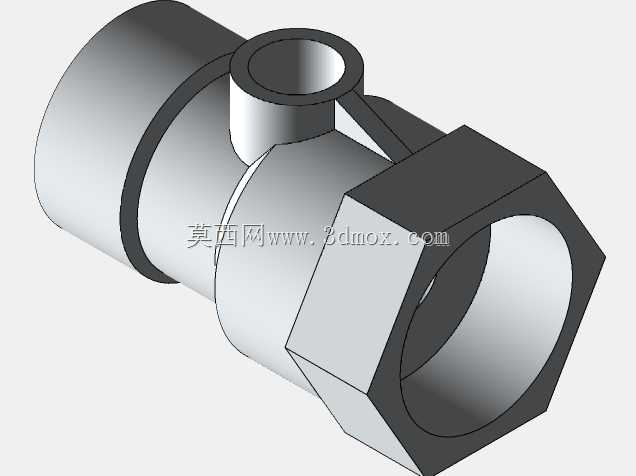

　　这款手动球阀的设计定位是小通径直连式管路截断元件，适配公称通径15mm的低压流体输送场景，在民用给排水、小型液压试验台、气动控制支路、家装燃气支路、小型化工试剂输送管路中都有广泛应用，核心作用是通过90度旋转动作实现管路通路的完全截断或全开导通，不具备流量调节功能，仅做通断控制使用。从结构设计逻辑来看，整体采用一体式阀体布局，两端为内螺纹连接接口，可直接与同规格外螺纹管路端头旋合连接，不需要额外加装过渡接头，安装时仅需在螺纹段缠绕密封生料带或加装密封垫片即可完成密封，安装边界紧凑，单侧操作空间仅需预留出扳手旋转的90度活动范围即可，不需要额外的大尺寸操作空间，适合在管路排布密集、安装空间局促的小型设备内部布设。

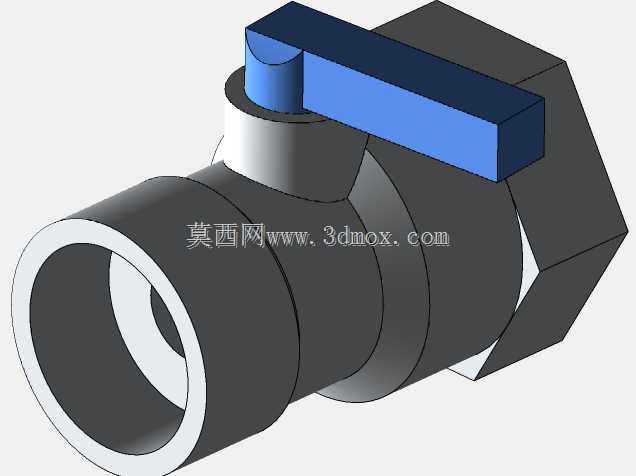

　　阀体流道采用全通径设计，流道内径与连接管路内径保持一致，流体通过时不会产生明显的节流压降，也不会在阀腔内部形成介质滞留区，对于输送洁净水、低压气体、低粘度油品等介质时，流阻损失远小于同通径的截止阀、闸阀类截断元件。启闭控制件采用扁平式加长手柄设计，手柄与阀杆采用扁方定位连接，不需要额外的销钉或紧固件即可传递扭矩，手柄表面做了防滑棱处理，操作人员佩戴普通劳保手套即可完成启闭操作，操作扭矩控制在5N·m以内，不需要借助额外的加力杆即可完成动作，手柄的旋转角度设置了机械限位，全开和全关位置都有硬限位阻挡，避免操作时旋转过位导致密封面磨损。

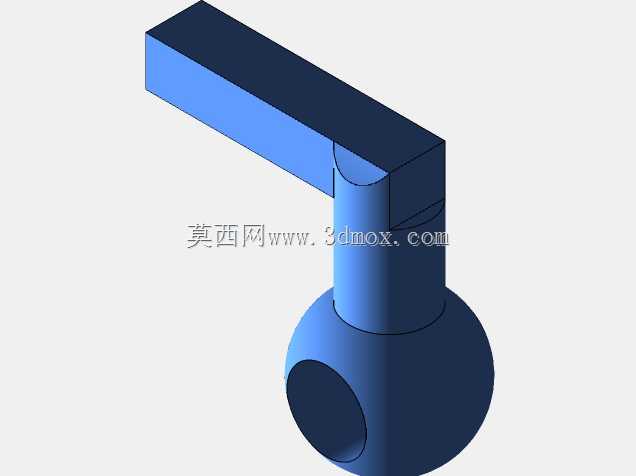

　　密封结构采用浮动式球芯设计，球芯两侧配置聚四氟乙烯密封阀座，依靠介质自身压力即可推动球芯紧贴出口侧阀座形成密封，低压工况下也能保证零泄漏，阀杆部位采用双层O型圈密封，避免阀杆转动时出现介质外漏的问题，同时阀杆设置了防吹出结构，即使阀腔内部出现异常压力升高，阀杆也不会被压力顶出阀体造成安全事故。从安装尺寸边界来看，阀体两端螺纹中心距控制在55mm以内，阀体最大外轮廓为六角形结构，对边尺寸适配24号活动扳手，安装拧紧时可以直接用扳手卡住阀体六角部位施力，不会因为拧动管路时带动阀体转动导致密封失效，手柄处于全开位置时整体高度不超过60mm，全关位置时手柄长度方向与管路轴线平行，不会额外占用管路径向的安装空间，在并排布设多组同规格阀门时，相邻阀门的中心距可以控制在40mm以内，大幅节省管路排布的空间。

　　在实际选型应用中，这款阀门的适用工作压力不超过1.6MPa，适用介质温度范围在-10℃到120℃之间，不适合输送高粘度、含固体颗粒的介质，也不能用于高温蒸汽、强腐蚀性介质的输送场景，日常维护时仅需要定期检查阀杆部位的密封情况，如果出现外漏仅需要拧紧阀杆压帽即可，不需要整体拆解阀体，维护成本极低。建模过程中对所有配合面都做了公差匹配设计，球芯与阀座的配合间隙控制在0.02mm到0.05mm之间，既保证转动时无卡滞，又能保证密封面完全贴合，螺纹部位按照普通密封管螺纹的公差标准建模，加工时可以直接按照模型尺寸编程生产，不需要额外调整参数，手柄与阀杆的扁方配合采用H7/h6的间隙配合，装配时可以直接压装到位，不需要额外修配。
