金属网格球面密封滚球结构设计

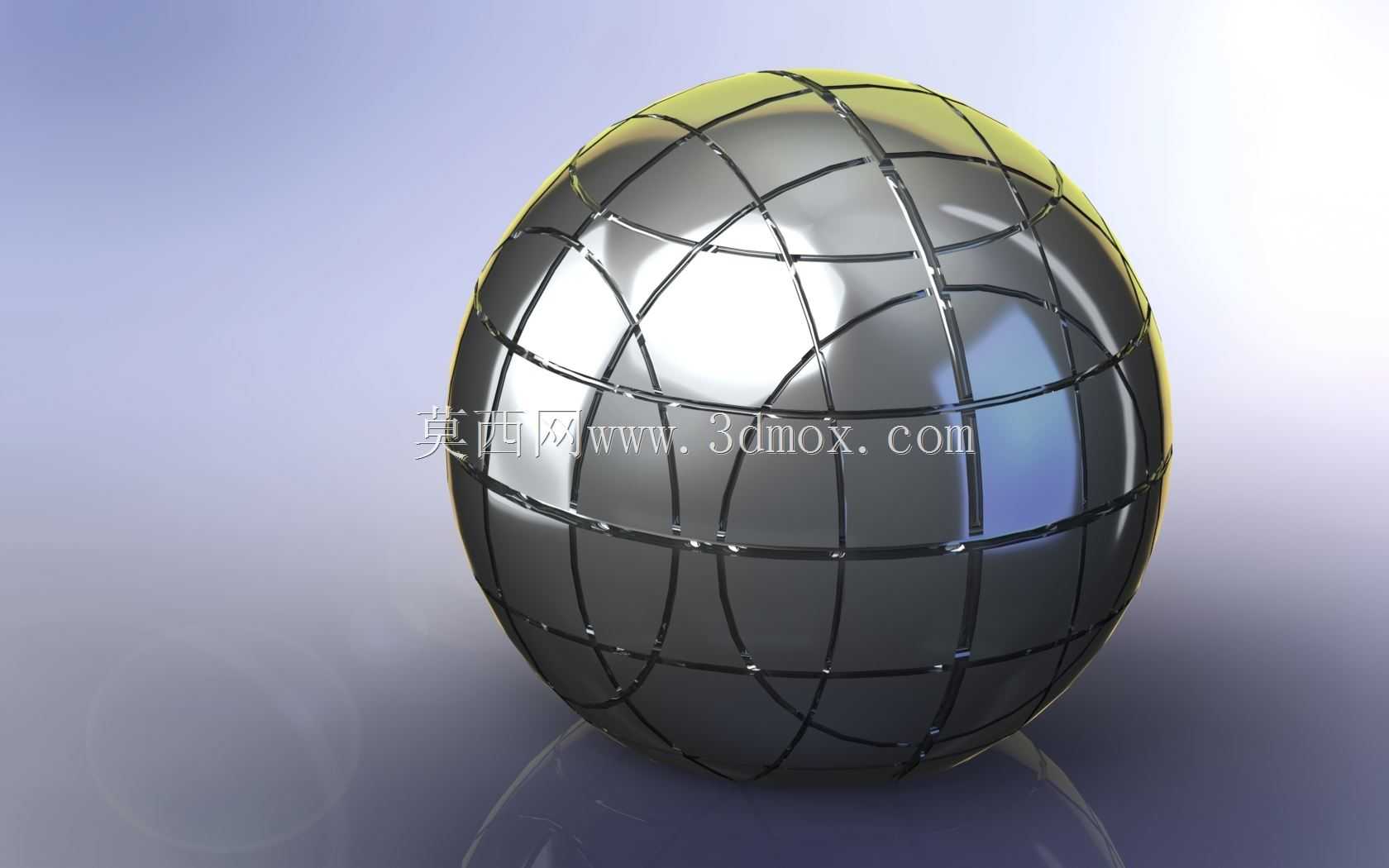

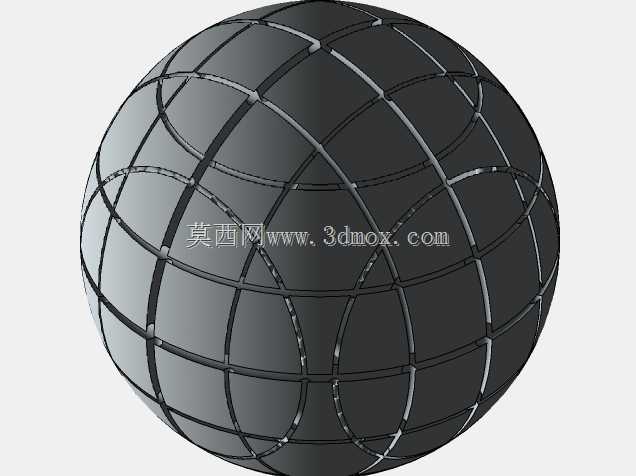

　　该球形构件主要应用于硬密封球阀的核心启闭件场景，在石油输送管线、化工流体控制系统、市政给排水高压管网中，作为截断或调节介质通路的核心承载部件，直接接触输送介质，承受管线内的流体压力冲击、介质冲刷以及启闭过程中的摩擦损耗。从结构设计来看，球面采用等距网格加强筋布局，这种设计并非装饰性结构，而是在保证球体整体圆度公差的前提下，有效降低球体自身重量，同时提升球面的结构刚性，避免高压工况下球面出现形变导致密封面贴合失效。网格筋的走向沿球面经纬线分布，筋条的过渡位置全部采用圆角处理，避免应力集中点的出现，在介质高速冲刷的工况下，圆角过渡能够减少紊流的产生，降低介质对球体表面的冲蚀速率。

　　球体的密封基准面为网格筋外侧的连续球面，加工时需要保证整个球面的圆度公差控制在0.02mm以内，表面粗糙度达到Ra0.8以下，才能和阀座的密封面形成可靠的线接触或面接触密封，杜绝内漏问题。在安装边界上，球体上下两端需要和阀杆、下轴端配合，配合位置的同轴度公差需要和球面基准保持统一，避免启闭过程中出现卡滞、扭矩过大的问题；球体的通径尺寸需要和阀门的公称通径匹配，网格结构的内部空腔不会和介质直接接触，外层球面的完整度直接决定密封性能，设计时特意将网格筋的高度控制在合理范围，既保证加强效果，又不会在球体转动时和阀体内腔产生干涉。

　　从实际使用场景出发，这种带网格加强结构的球体相比实心球体，重量能够降低35%左右，大幅降低阀杆的启闭扭矩，在大口径高压球阀应用中，能够减小配套执行器的选型规格，降低整套阀门的制造成本与运行能耗。设计过程中需要重点核算网格筋的壁厚参数，根据阀门的公称压力等级调整筋条厚度，比如在Class150的低压工况下，筋条壁厚可以适当减薄，在Class2500的超高压工况下，需要增加筋条厚度同时缩小网格单元的尺寸，保证球体在高压下的形变量控制在密封允许的范围内。球面的材质通常选用不锈钢或堆焊硬质合金，网格结构的内部可以根据工况需求填充轻量化高强度材料，进一步提升球体的结构稳定性，同时不会额外增加过多重量。

　　在流体通过球体通道时，球面的光滑过渡能够减少流阻，网格结构位于非通径的球面区域，不会对介质流动造成干扰，同时筋条之间的凹槽能够留存少量润滑脂，在启闭过程中对密封面起到持续润滑作用，降低密封副的磨损速率，延长阀门的整体使用寿命。需要注意的是，球体和阀杆的连接位置需要设置防转结构，避免启闭过程中球体和阀杆出现相对转动，导致密封面磨损不均匀；球体下端的轴套配合面需要设置耐磨衬套，承受球体的自身重量以及介质压力产生的径向载荷，保证球体转动过程中的同轴度稳定。在装配过程中，球体需要和前后阀座进行配研，保证密封面的贴合度达到100%，网格结构的存在不会影响配研过程，因为配研只针对外层的连续球面，筋条的端面和球面保持齐平，不会出现突出或凹陷的问题。这种结构的球体尤其适用于大口径管线球阀，相比传统实心球体，不仅减重效果明显，还能在温度交变的工况下，通过网格结构的微小形变释放热应力，避免球体因热胀冷缩出现卡滞或密封失效的问题。
