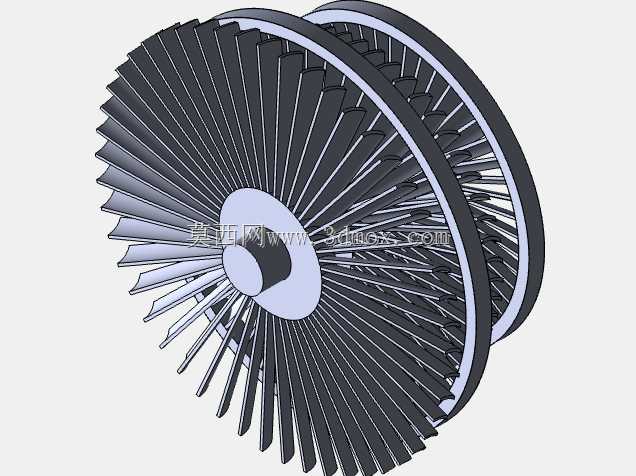

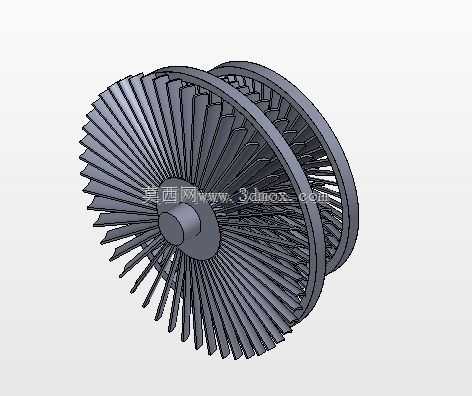

在航空动力、地面燃气轮机等透平类动力设备的核心做功区段,涡轮转子是直接承接高温高压燃气能量、将流体焓降转化为轴功输出的核心部件,这套结构的三维呈现,完整还原了单级轴流涡轮转子的叶片排布、轮盘连接与整体装配关系,可直接用于结构原理演示、装配干涉校验以及基础动力学特性的前置验证。从实际应用场景来看,这类单级涡轮转子既可以作为小型涡喷发动机的动力涡轮段直接参与整机循环,也能作为燃气轮机的高压级转子模块,配套燃烧室、压气机模块完成整套动力单元的组装,在教学演示场景中,还可通过旋转动画直观展示气流作用下叶片的做功过程,帮助初学者理解透平机械的能量转换逻辑。
从功能特性上看,该转子采用周向均布的直叶片设计,叶片型线沿叶高方向保持一致的安装角度,可在较低转速工况下保证气流的顺畅通流,避免小尺寸模型下复杂扭叶带来的加工难度与流动损失;轮盘与叶片采用一体化的连接结构,省去了传统枞树型叶根的装配间隙,在演示级模型中可大幅降低装配复杂度,同时保证旋转过程中整体的动平衡精度,避免高速转动下出现偏心振动。两侧的环形轮缘结构既起到了叶片端部的限位作用,也能在旋转过程中减少叶顶间隙的气流泄漏,提升能量转换效率,中心的轴孔采用标准圆柱孔设计,可直接配套同直径的传动轴完成安装,轴孔端面的凸台结构可与轴肩配合实现轴向定位,无需额外设计定位套即可保证转子的轴向安装精度。
设计思路上,这套结构优先考虑了演示场景下的易加工性与装配便捷性,没有采用真实航空发动机上的空心叶片、气膜冷却等复杂结构,而是将叶片与轮盘做了等比例简化,在保证叶片数量、安装角度、轮盘直径比例与真实涡轮一致的前提下,尽可能减少了细碎特征,既方便3D打印制作实体演示样件,也能在三维软件中快速完成旋转动画的制作,不会因为特征过多导致动画渲染卡顿。叶片的厚度沿叶高方向做了等强度优化,叶根位置厚度略大于叶顶,可保证旋转过程中叶片承受离心力时的结构强度,避免出现叶根断裂的问题,叶片前缘做了小圆弧过渡,既符合真实叶片的气动外形要求,也能避免演示过程中尖锐边角带来的安全隐患。
从安装边界来看,该转子的径向尺寸以轮盘外缘为最大直径,安装时需要保证壳体内壁与轮缘之间保留0.5-1mm的径向间隙,既避免旋转过程中出现碰磨,也能控制叶顶泄漏损失;轴向尺寸以两侧轮缘的端面为安装基准,安装时需要在两侧预留足够的轴承安装空间,保证传动轴穿过转子后两端可通过轴承支撑在机匣上,中心轴孔的直径与传动轴采用间隙配合,配合公差控制在H7/g6区间,既方便装配拆卸,也能保证转子与轴的同轴度。在做动平衡校验时,可在两侧轮缘的端面预留去重区域,通过铣削少量材料调整转子的质心位置,保证高速旋转时的振动值在允许范围内。对于需要做流场仿真的场景,该模型的叶片型面可直接导入仿真软件划分网格,由于叶片采用周向均布设计,可直接截取单流道模型做周期性仿真,大幅减少仿真计算的工作量。
