V12柴油发动机缸体结构三维设计

该模型还原的是大排量V型12缸柴油发动机的缸体主体结构，这类缸体目前主要配套重型商用车、大型工程机械设备、大马力船舶辅机以及固定式柴油发电机组使用，是内燃机动力总成中承担核心承载与结构定位的基础部件。从实际工程应用场景来看，这类V12缸体多用于持续高负荷运转的动力场景，比如矿山用重型自卸车的动力输出核心、偏远地区备用发电机组的动力基体、大型工程机械的动力源部件，这类场景对缸体的结构强度、抗振性能、热稳定性都有极高要求，设计阶段需要平衡多缸排布带来的受力不均、热负荷集中等实际问题。

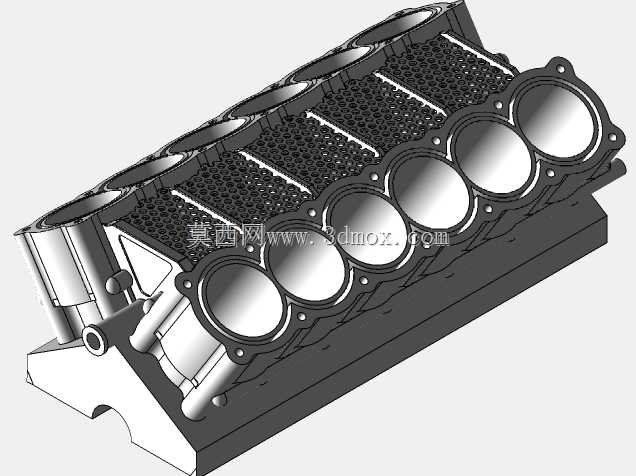

从结构设计思路来看，该缸体采用60度夹角的V型排布设计，两侧各布置6个气缸安装位，这种排布方式能够在保证12个气缸大排量输出的前提下，有效缩短整机的轴向长度，降低动力总成的整体重心，相比直列12缸结构，V型布局的曲轴长度更短，曲轴工作时的扭转变形更小，高转速工况下的动平衡表现更优，能够适配大马力柴油机的高扭矩输出特性。缸体的主体结构采用集成式设计思路，将气缸安装座、曲轴箱支撑面、冷却水道预留腔、润滑油道预留通道整合为一体，减少了分体式结构的密封连接面，从根源上降低了高负荷工况下的漏油、漏水风险。

从功能特性来看，该缸体的每个气缸安装位都设计了多层密封贴合面，周边均匀布置了螺栓安装孔，能够保证气缸盖安装后的密封压力均匀分布，避免柴油机高压缩比工作状态下出现气缸漏气、冲缸垫等故障。缸体两侧的气缸列之间设计了贯通的冷却腔预留空间，工作时冷却液可以在腔体内循环，带走气缸做功产生的大量热量，保证缸体各区域的工作温度维持在合理区间，避免局部过热导致的结构变形。曲轴安装位采用了分体式轴承座设计，每个主轴颈位置都对应独立的轴承盖安装位，能够保证曲轴运转时的支撑刚度，承受活塞做功传递来的交变冲击力，同时预留了润滑油道的开孔位置，压力润滑油可以通过缸体内部的通道直接输送到各个主轴颈、连杆轴颈位置，保证运动部件的润滑可靠性。

从安装边界与尺寸适配来看，该缸体的V型夹角外侧预留了发动机附件安装的平面与螺纹孔位，可用于安装机油泵、水泵、燃油管路支架、发电机支架等外围附件，缸体下端的曲轴箱结合面采用平整的法兰面设计，能够与油底壳实现可靠密封，结合面的螺栓孔按照等间距排布，保证密封压力均匀。缸体的前端面预留了正时机构、前端轮系的安装定位面，后端面预留了飞轮壳的连接定位止口，所有安装孔位的位置度都按照柴油机的通用装配公差设计，能够适配同系列的曲轴、连杆、活塞、气缸盖等配套部件，不需要额外修改安装接口即可完成总成装配。

在实际建模过程中，这类缸体的结构需要重点关注壁厚的均匀性，避免出现壁厚突变导致的铸造应力集中，模型中缸体的主体壁厚保持一致，在受力较大的轴承座位置、气缸孔周边做了局部加厚处理，同时在缸体的外部设计了加强筋结构，沿着气缸列的轴向、V型夹角的受力方向布置，在不明显增加缸体整体重量的前提下，大幅提升缸体的结构刚度，降低发动机工作时的结构振动与噪声。缸体上的各个工艺孔、安装孔都做了倒角处理，符合实际机械加工的工艺要求，避免装配时出现应力集中导致的孔位开裂问题。这类缸体模型可用于内燃机结构教学、动力总成装配仿真、新机型开发阶段的结构验证，也可作为维修培训的拆解演示模型使用，能够直观展示V12柴油机缸体的内部结构与安装逻辑。
