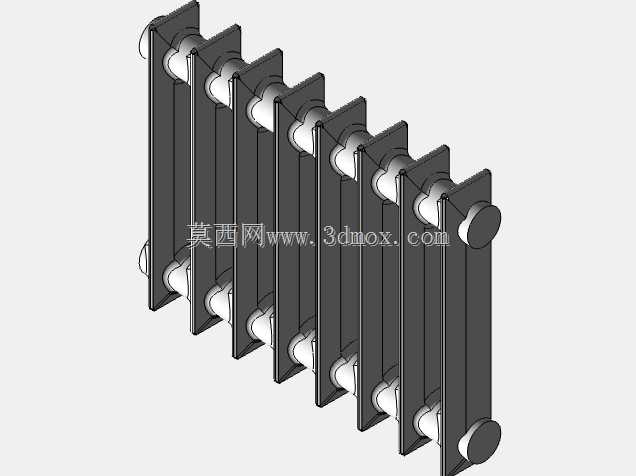

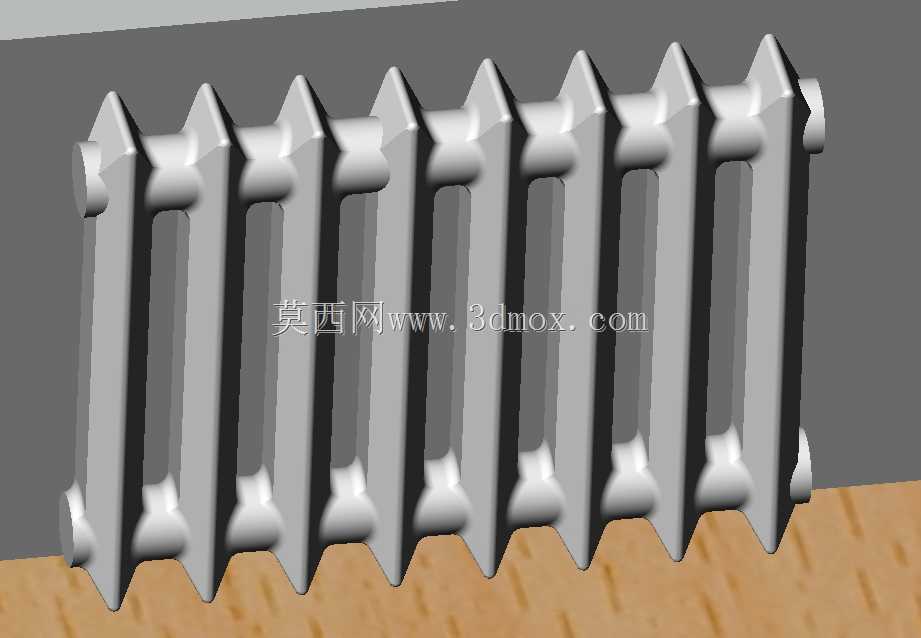

柱式多水道采暖散热结构三维数模

在民用建筑集中供暖、分户独立采暖系统的终端换热环节，这类柱式多水道散热结构是应用覆盖面极广的换热终端，区别于早期的铸铁单片散热件，该结构在单片水道排布、片间连接密封、整体对流换热效率上做了针对性的结构优化，适配低温热水供暖的主流工况。从实际工程应用场景来看，这类散热结构可适配住宅卧室、公共办公区域、商业门店等多种室内安装场景，既可以沿窗下墙体布置形成热幕阻隔冷空气渗透，也可根据室内热负荷计算结果灵活调整拼接片数，匹配不同面积空间的采暖需求，无需定制特殊规格的整体散热件，现场组装灵活性较强。

从产品功能特性层面来看，该结构采用多柱并联的水道设计，每一片散热单元都设置独立的上下连通水腔，热水从上部进水腔流入后，沿多根竖向散热柱分流下行，最终汇入下部出水腔完成循环，相比单水道结构，水流在散热件内部的流程更长，与散热壁面的接触面积更大，换热过程更充分。散热柱外侧设置的扩展散热翼面，在不增加整体安装厚度的前提下，大幅提升了与室内空气的接触面积，既可以通过壁面辐射向周边传递热量，也能通过冷热空气的自然对流带动室内空气循环，让室内温度场分布更均匀，避免出现局部过热、靠近地面区域温度偏低的问题。片与片之间的连接采用对接式水嘴结构，配合密封件可实现多片快速拼接，拼接后的整体水腔连通性一致，不会出现单支路水流阻滞导致的散热不均问题，端部设置的进出水接口可适配同侧上进下出、异侧上进下出、下进下出等多种管路连接方式，适配不同的室内管路排布方案，减少现场安装的管路改造成本。

从结构设计思路来看，建模过程中首先要确定单片散热单元的核心参数，单柱的水道内径需要匹配常规采暖系统的水流量要求，避免通径过小导致水流阻力过大，增加循环泵的输出负荷；散热柱的壁厚需要兼顾承压能力与散热效率，壁厚过大会增加热阻降低换热效率，壁厚过小则无法满足采暖系统的工作压力要求，容易出现渗漏水隐患。片间连接的密封面需要设计合理的配合公差，既要保证密封件安装后有足够的压缩量实现静密封，也要避免公差过紧导致现场拼接难度过大，无法灵活调整片数。整体结构的边角位置均做了圆弧过渡处理，避免安装、使用过程中尖锐边角造成磕碰损伤，同时也能减少喷涂过程中的积漆问题，提升表面处理的均匀度。

关于外形尺寸与安装边界，单组拼接完成后的整体宽度可根据热负荷需求灵活调整，单片散热单元的厚度控制在常规安装预留尺寸范围内，安装时距离墙面需要预留足够的间隙，保证散热件背部的空气可以正常流通，避免背部空间过小阻碍对流循环，降低整体散热效率。进出水接口的中心距需要匹配常规采暖管路的预留接口尺寸，避免安装时出现管路错位需要强行掰动管路的问题，底部安装脚的高度需要预留足够的空间，方便后期管路检修、地面清洁作业，同时也能避免地面潮气长期侵蚀散热件底部涂层，延长整体使用寿命。建模过程中对片间拼接的配合面、水道内壁的圆角过渡都做了细节还原，可直接用于后续的结构受力校核、换热效率仿真，也可作为采暖系统选型阶段的可视化参考，帮助设计人员快速匹配不同空间的散热配置方案。
