带数据接口的iPod Touch数码配件结构

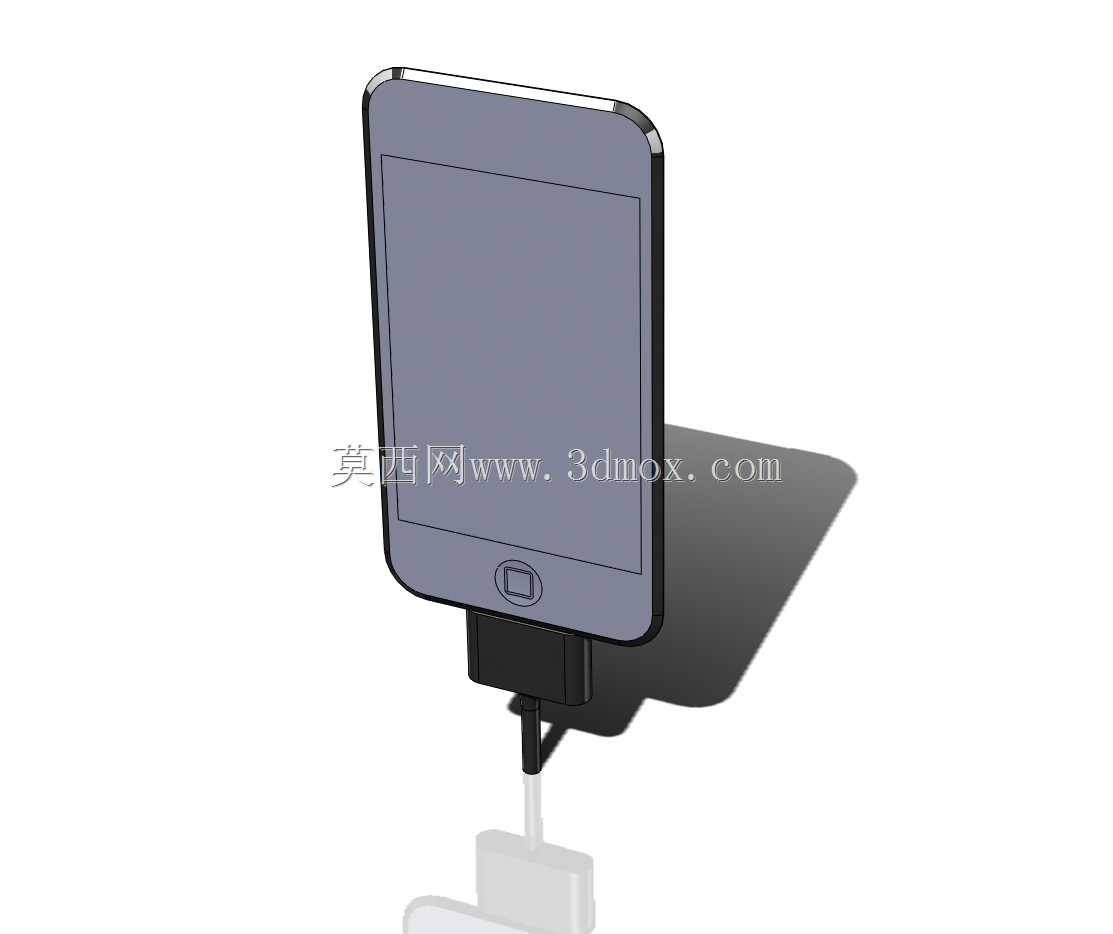

　　做消费电子周边结构设计的同行应该都接触过这类便携数码设备的适配结构，这次的模型还原的是带专用连接座的iPod Touch配套结构，核心是解决便携播放设备和桌面音频系统的物理对接与信号传输问题。很多桌面HiFi玩家搭建小型音频系统时，都希望把便携播放器作为数字转盘使用，既可以利用便携设备里存储的音源，又能避免手持设备摆放不稳、接口反复插拔磨损的问题，这个连接结构就是针对这类场景做的设计。从结构细节来看，设备主体的外形完全贴合iPod Touch的机身轮廓，背部做了微弧的承托面，和设备的金属后盖弧度完全匹配，不会出现安装后刮花机身漆面的问题，承托边缘做了0.3mm的圆角过渡，安装时不需要刻意对准，顺着导向面就能把设备滑入固定位。

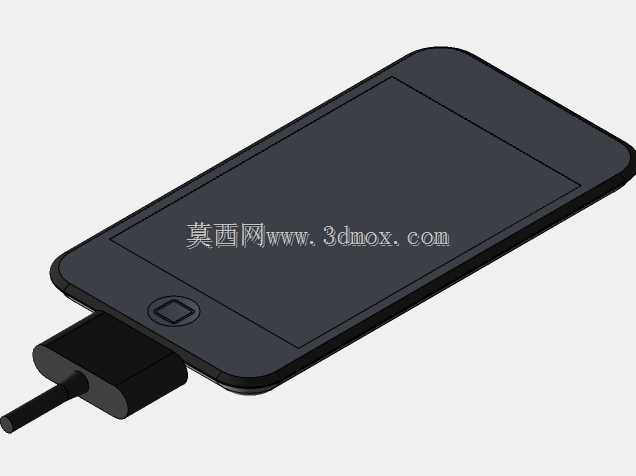

　　底部的连接接口不是简单的公头外露结构，而是做了浮动式的安装设计，接口座和底部支架之间预留了0.5mm的浮动间隙，哪怕设备安装时存在轻微的位置偏差，接口也能自动对准设备底部的母座，不会出现硬插导致接口针脚弯折的问题，这一点在消费电子对接结构里非常实用，毕竟很多用户日常插拔设备时不会刻意校准位置，浮动结构能大幅提升接口的使用寿命。支架部分的设计兼顾了摆放稳定性和走线需求，底部的支撑面做了加宽处理，整体重心落在支撑面的中心位置，哪怕不小心碰到桌面，设备也不会轻易倾倒，支撑座内部预留了走线空腔，连接DAC组件的信号线可以从支架内部穿过，不会出现桌面线材杂乱的问题，支架底部还预留了标准的安装孔位，既可以直接放在桌面使用，也可以通过螺丝固定在定制的音频机柜面板上，适配不同的安装场景。

　　从安装边界来看，整套结构安装完成后，设备屏幕和垂直面保持15度的仰角，用户坐在桌前操作时不需要低头就能看清屏幕内容，操作按键的位置刚好在手指自然触碰的范围内，不会因为角度问题导致操作不便。连接座的信号引脚定义完全匹配原厂接口的定义，除了充电功能之外，还能传输数字音频信号，直接把设备输出的数字音频信号传输到后端的DAC解码组件，不需要额外加装转接线材，减少了信号传输过程中的损耗，这也是很多音频玩家比较在意的点，毕竟多一个转接头就多一层信号干扰的可能。

　　在做这类适配结构的建模时，首先要精准还原被适配设备的外形尺寸，尤其是接口的位置公差，必须控制在0.1mm以内，不然就会出现插不上或者插接过松的问题，其次要考虑用户的实际使用习惯，比如安装时的导向结构、插拔时的受力点，不能让设备在插拔时出现受力不均导致的机身变形，还要兼顾不同使用场景的安装需求，不管是桌面摆放还是机柜固定都能适配。很多刚入行的结构设计师做这类数码配件时，往往只关注外形的相似度，忽略了实际使用中的公差配合和用户操作习惯，最后做出来的产品要么安装困难，要么用几次就出现接口松动的问题，这个结构在设计时就把这些实际使用中的问题考虑进去了，浮动接口、导向承托、隐藏走线这些细节，都是从实际使用场景出发做的优化，不管是用来做结构设计参考，还是直接用来做3D打印打样验证，都能减少很多前期试错的成本。另外，整个结构的壁厚控制在1.8mm，既保证了足够的结构强度，不会因为日常插拔出现支架断裂的问题，也不会因为壁厚过大导致整体结构过于笨重，放在桌面不会占用过多的空间，和周边的音频设备搭配也不会显得突兀。
