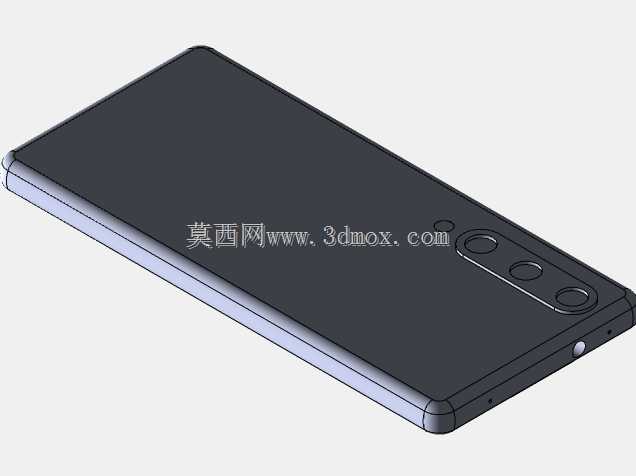

小米A3智能手机整机外观结构三维数模

本次呈现的小米A3三维结构数模，完整还原了该款直板智能手机的整机外观与外部装配特征，可直接用于消费电子周边产品开发、结构适配验证、展示场景搭建等实际工程环节。从实际应用场景来看，该数模可覆盖手机保护壳开模前的结构匹配校验、车载手机支架的夹持尺寸适配、无线充电模组的对位位置确认、手机贴膜的屏幕轮廓定位、二手设备翻新的外构件尺寸核对等多个工程场景，能有效减少实物测绘的重复工作量，缩短周边配件的开发周期。

数模完整复现了整机的直板触控形态，正面为全贴合屏幕区域，边框做了微弧过渡处理，避免直角边缘带来的握持硌手感，整机中框采用金属质感的侧边结构，预留了侧边按键的装配位，对应电源键与音量调节键的实际凸起高度与按压行程空间，按键与中框的配合间隙控制在消费电子常规的装配公差范围内，可直接用于按键类配件的匹配设计。背部为一体化后盖结构，左上角区域布置了竖向排列的多摄像头模组，包含三个摄像头开孔与一个闪光灯开孔，开孔位置的相对尺寸完全匹配实机布局，模组区域做了轻微凸起的结构设计，凸起高度与后盖平面形成明确的高度差，这部分结构是手机保护壳设计时必须重点避让的区域，若忽略该凸起尺寸，会导致保护壳装配后顶起摄像头区域，造成贴合不严、磨损镜头盖的问题。后盖靠下位置预留了麦克风开孔与扬声器出声孔的对应位置，底部中框区域预留了充电接口的开槽位，顶部中框保留了红外发射与降噪麦克风的开孔位置，所有外部接口的位置、尺寸、相对间距都按照实机装配边界还原，可直接用于外接配件的对位设计。

从设计思路层面来看，该数模在建模时优先保证了整机外部装配尺寸的准确性，没有过度还原内部主板、电池等不可见结构，将建模重心放在所有与外部配件接触的配合面上，比如屏幕边缘的R角弧度、中框的侧边弧度、后盖的曲面过渡、摄像头模组的凸起轮廓、所有外部开孔的位置与孔径，这些都是周边配件开发时的核心尺寸基准。建模过程中对整机的分型线位置做了明确还原，中框与后盖、中框与屏幕的配合分型线位置清晰，可用于拆件类配件的分型参考，避免配件装配后与机身分型线产生错位干涉。

外形尺寸与安装边界方面，数模严格遵循直板智能手机的常规握持尺寸比例，整机长宽厚比例符合单手握持的人体工学范围，屏幕的显示区域与黑边区域做了明确区分，可用于屏幕类配件的尺寸匹配。摄像头模组的外轮廓尺寸、凸起高度、每个镜头孔的相对中心距都做了精准还原，在设计镜头保护圈类配件时，可直接提取该区域的轮廓线做配合设计，保证保护圈与镜头模组的同轴度，避免出现遮挡镜头视野的问题。侧边按键的凸起高度、按键长度、相邻按键的间距都按照实机操作空间还原，在设计全包式保护壳时，按键位置的让位孔尺寸可直接参考数模对应位置的轮廓，保证按键按压时的手感不受影响。底部充电接口的开槽深度、接口宽度、与侧边螺丝孔的相对位置都做了准确还原，可用于充电类配件的插头适配验证，避免出现插头插不到位、与壳体干涉的问题。

在实际工程使用中，该数模可直接导入各类三维建模软件进行二次编辑，提取所需的轮廓面、边线作为设计基准，比如设计桌面手机支架时，可直接提取整机的厚度尺寸与侧边弧度，调整支架夹持臂的张开范围与内侧贴合弧度，保证支架夹持手机时的稳定性，不会出现夹伤中框表面、夹持松动滑落的问题。设计防水保护壳时，可参考数模的所有外部开孔位置，对应设计密封塞的位置与尺寸，保证密封塞与开孔的过盈配合量符合防水等级要求。设计手机散热背夹时，可参考背部摄像头模组的凸起位置，调整背夹的避让槽尺寸，保证背夹与手机后盖的贴合面积最大化，提升热传导效率，同时避免背夹挤压摄像头模组造成损坏。
