多关节仿生机械手指执行结构设计

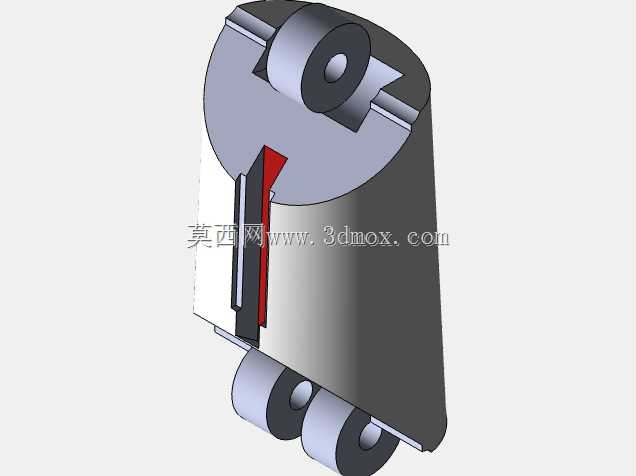

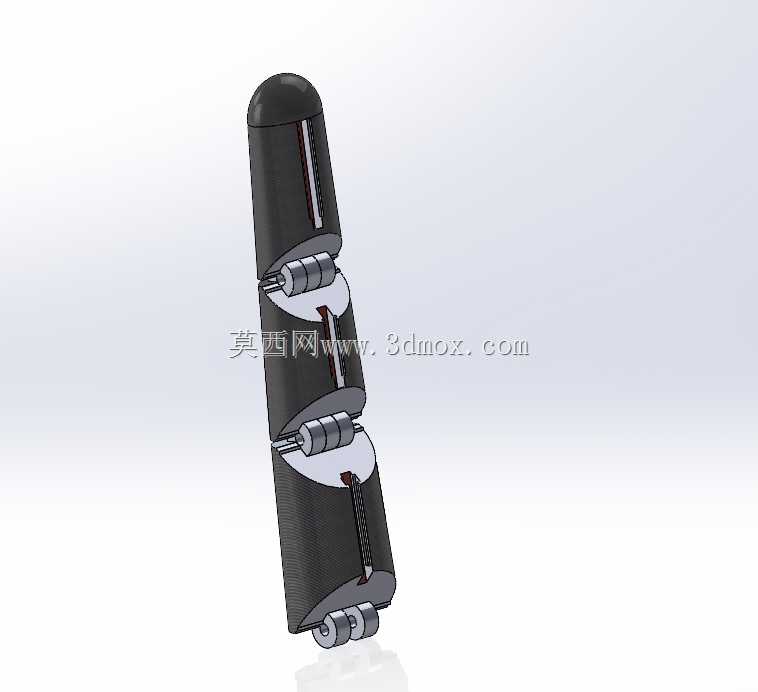

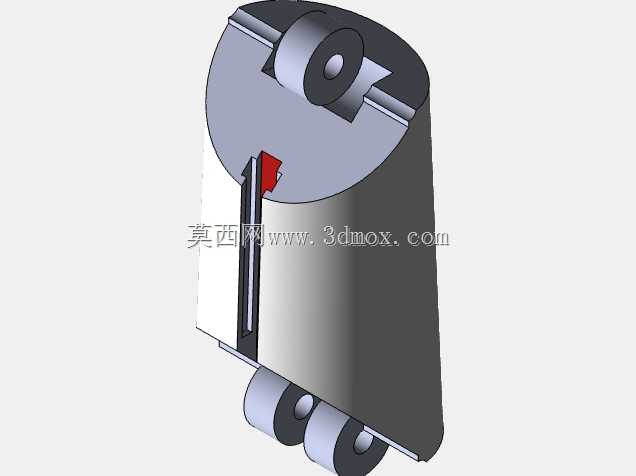

这款仿生机械手指结构，主要面向工业机器人末端执行器的柔性抓取场景设计，可适配轻载分拣、精密装配、异形件夹持等多类工业作业需求，也可作为仿生机械手、康复辅助器械的基础指节单元使用。从结构设计逻辑来看，整体采用三段式指节布局，对应人体手指的远节、中节、近节指骨结构，各指节之间通过铰接转轴实现相对转动，转动副处预留了标准的传动件安装位，可适配腱绳传动、微型舵机直驱、连杆传动等多种驱动方案，设计阶段就考虑了不同应用场景的驱动适配性，不需要对指节主体结构做二次修改就能完成驱动模块的加装。

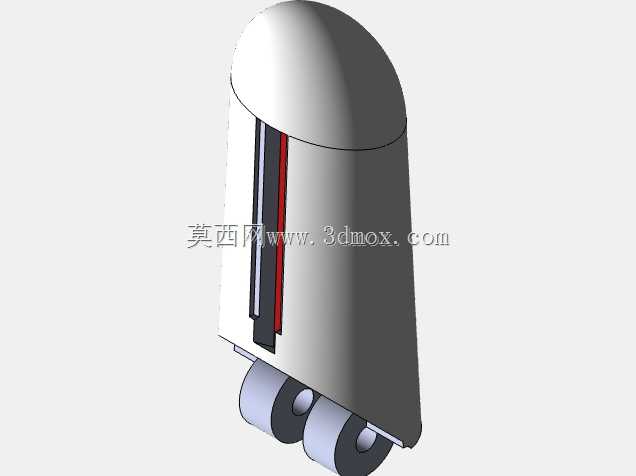

指节的外形采用贴合仿生曲面的流线型设计，远节指端做了圆弧过渡处理，接触工件的表面预留了防滑衬垫安装槽，可粘贴橡胶、硅胶等柔性材质衬垫，增大与被夹持物件的接触摩擦力，同时避免刚性指端刮伤工件表面，对于表面光洁度要求高的电子元器件、注塑外壳类零件抓取场景，该结构能有效降低工件夹持损伤概率。各段指节的壁厚做了均匀化处理，主体结构采用等壁厚设计，既保证了指节自身的结构刚度，在10N夹持力下不会出现明显形变，又尽可能控制了整体重量，降低驱动端的负载压力，适合安装在负载能力有限的轻型协作机器人、桌面级机械臂末端使用。

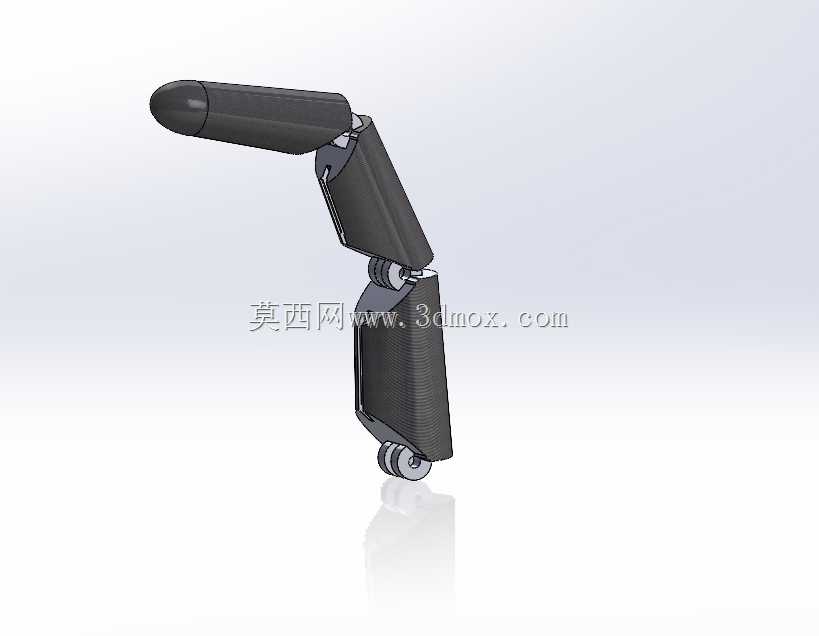

从安装边界来看，近节指节的根部设计了标准化的连接法兰，法兰上预留了四个均布的安装孔位，可直接与通用的机械手基座、机器人末端法兰盘对接，安装孔位的间距符合小型末端执行器的通用安装规范，不需要额外设计转接件就能完成装配。各铰接转轴的同轴度公差控制在0.02mm以内，转动过程中不会出现卡滞、窜动问题，指节的转动角度范围做了机械限位设计，远节相对于中节的转动角度范围为0-90度，中节相对于近节的转动角度范围为0-100度，完全覆盖常规抓取动作所需的角度行程，同时机械限位结构能避免驱动过行程导致的结构损坏，提升使用过程中的可靠性。

在实际应用场景中，单根该结构的机械手指可作为小型夹具的执行端，完成薄片类零件、小型轴类零件的拾取动作，多根组合使用时可构成二指、三指乃至五指仿生机械手，适配不同形状、不同尺寸的工件抓取需求，在3C电子装配生产线、轻工产品分拣工位、实验室自动化采样设备中都能适配。设计过程中对各运动部件的间隙做了优化，铰接位置预留了0.1mm的装配间隙，既保证转动顺畅，又不会出现过大的间隙导致夹持精度下降，重复定位精度可控制在0.1mm以内，满足精密装配场景的精度要求。指节内部预留了走线槽，驱动线缆、传感器信号线可从指节内部穿过，避免外部走线在运动过程中出现缠绕、磨损问题，整体结构的装配逻辑采用模块化设计，各段指节可独立拆卸更换，当某一段指节出现磨损或损坏时，不需要更换整个手指结构，仅需替换对应指节段即可，降低后期维护成本。

结构的受力路径经过优化，夹持作业时的作用力从指端接触位置通过指节主体传递到铰接转轴，再通过近节指根法兰传递到安装基座，各受力部位都做了加强筋处理，在铰接孔位置增加了局部壁厚，避免长期交变载荷下出现孔位磨损、结构开裂问题。对于需要加装力传感器的应用场景，远节指端内部预留了传感器安装腔，可嵌入微型压力传感器，实时检测夹持力大小，配合驱动系统实现夹持力的闭环控制，适配易碎物品、软质物件的抓取需求，不会因为夹持力过大导致物件损坏。
