带nema23电机的多关节机械臂结构设计

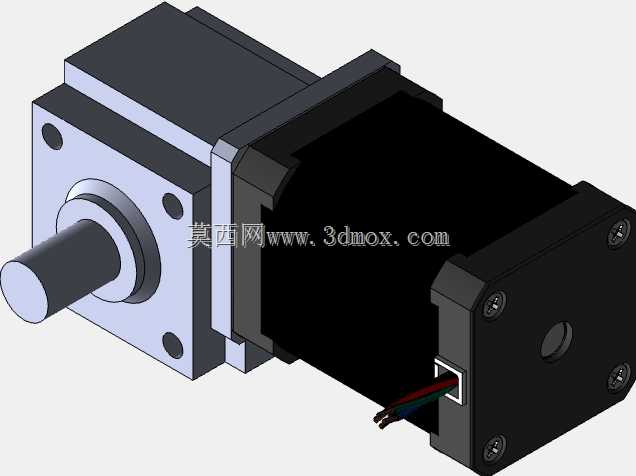

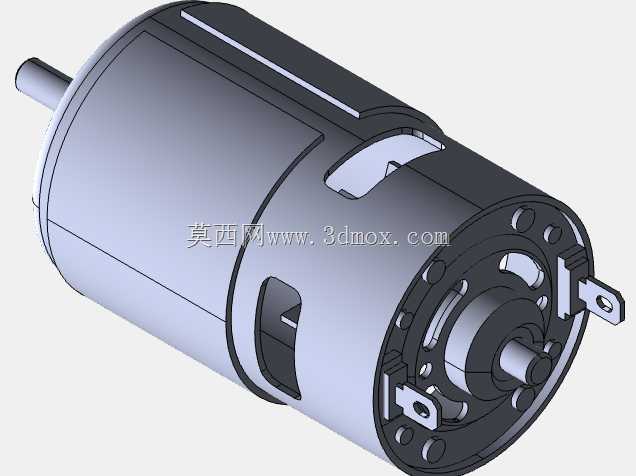

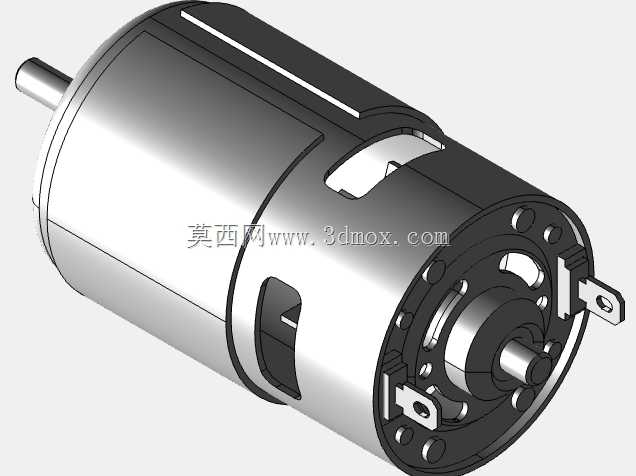

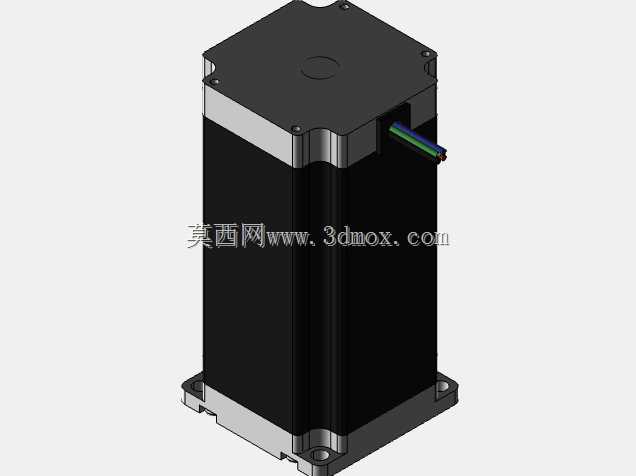

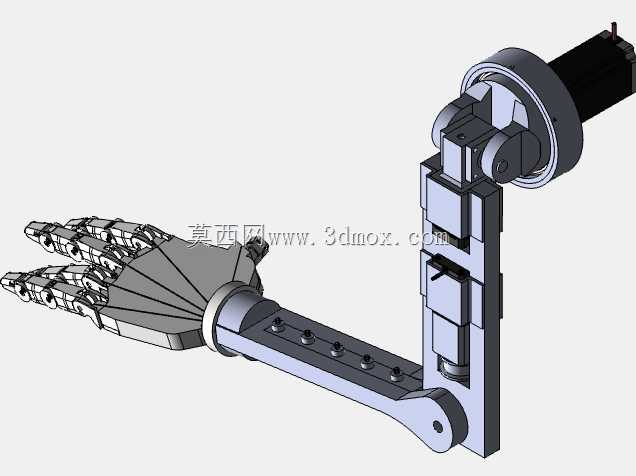

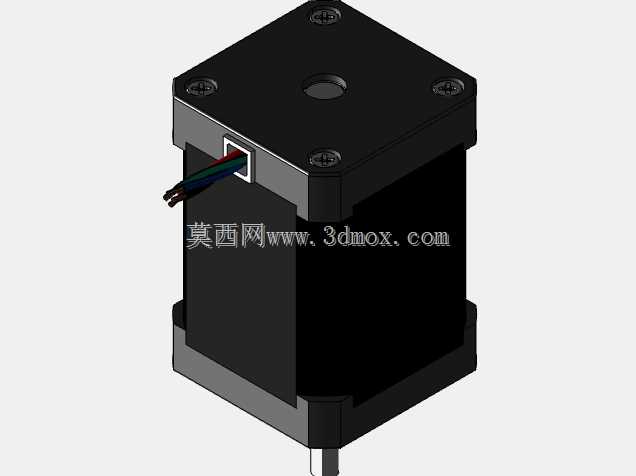

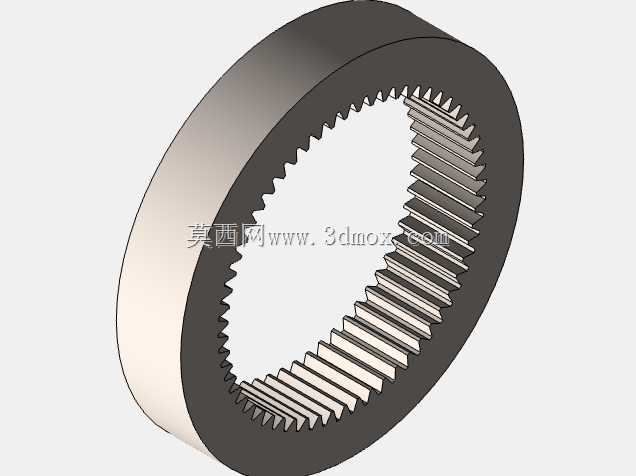

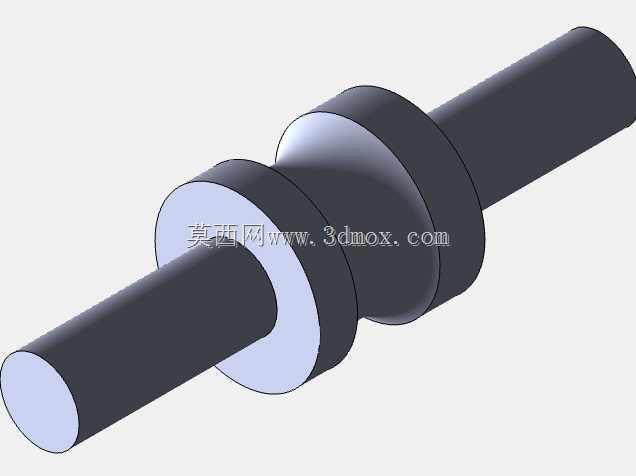

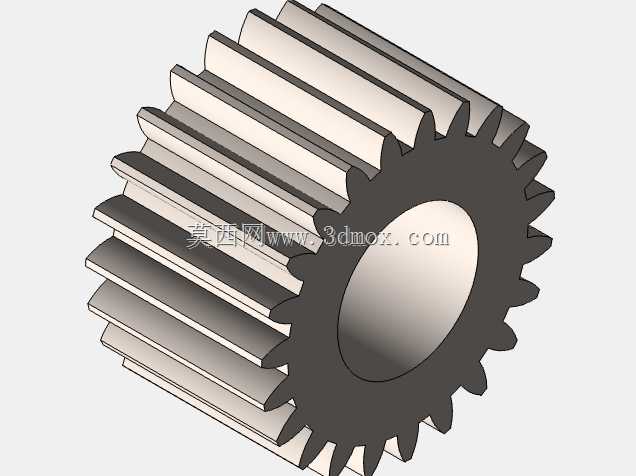

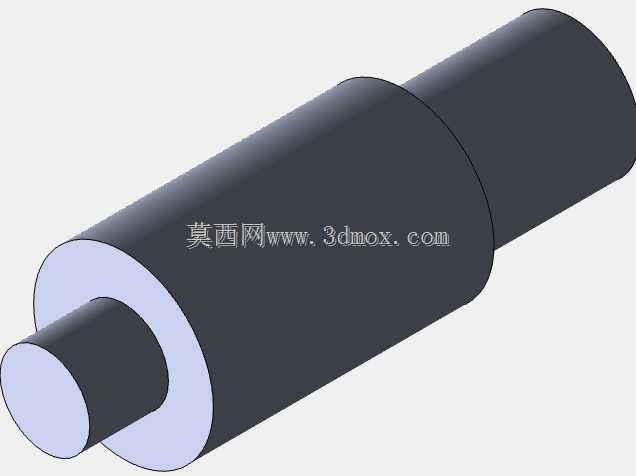

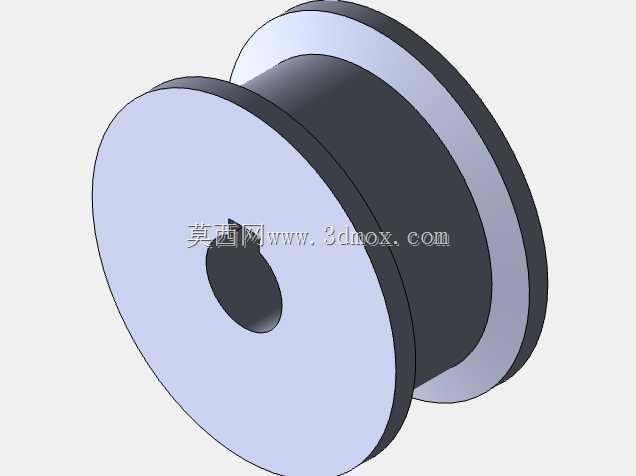

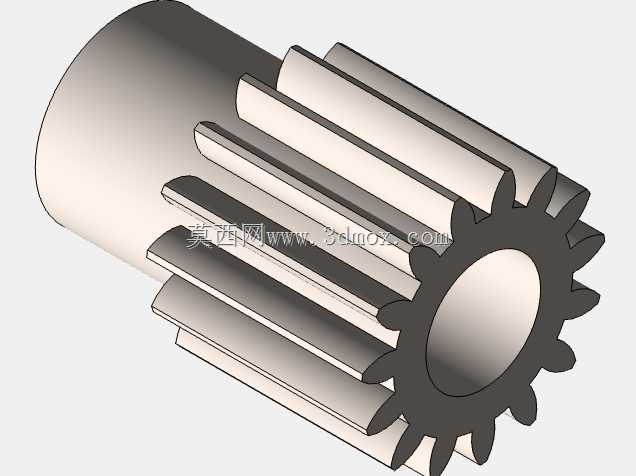

这款多关节机械臂采用nema23规格直流伺服电机作为核心驱动源，整体结构覆盖大臂回转、关节俯仰以及末端手部夹取三个核心运动维度，可适配桌面级轻载作业场景的自动化操作需求。从实际应用场景来看，该结构可直接集成到小型教学实训平台、桌面分拣工位、轻量物料搬运单元中，也可作为二次开发的基础载体，搭配视觉识别模块完成定点拾取、轨迹搬运、简单装配类作业，负载能力适配0.5-2kg区间的轻量工件，满足小批量柔性生产、实验室自动化操作的使用要求。

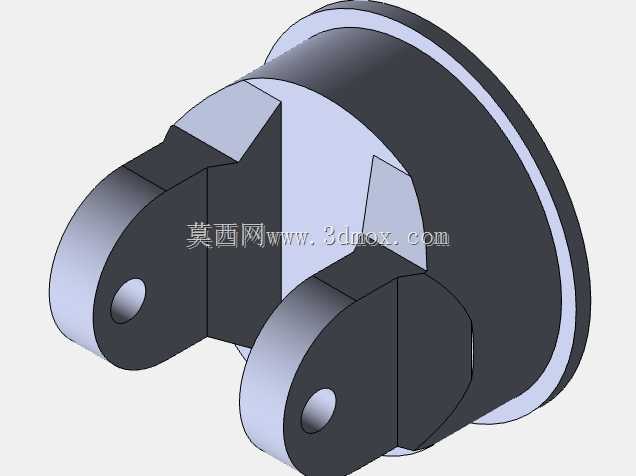

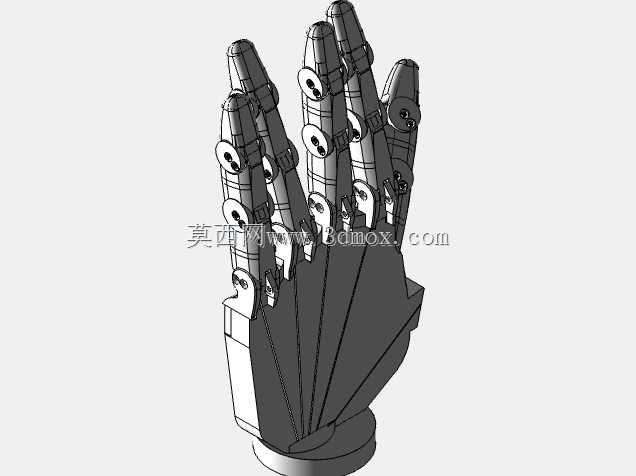

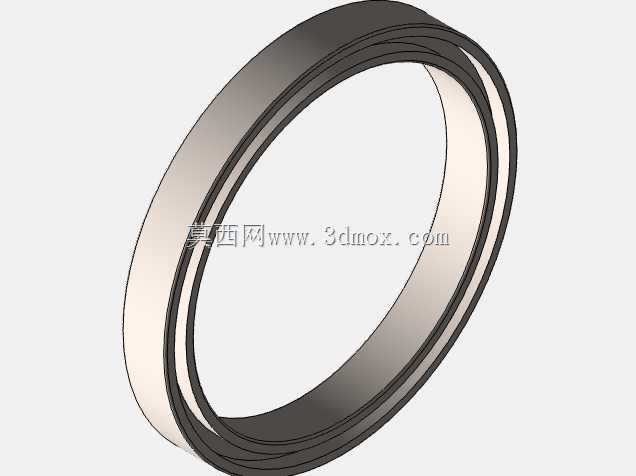

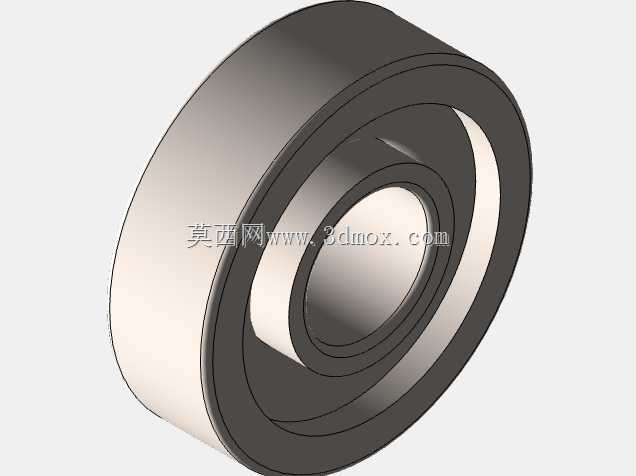

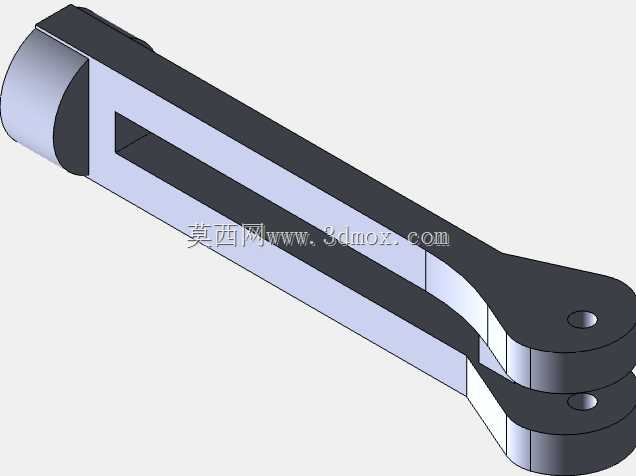

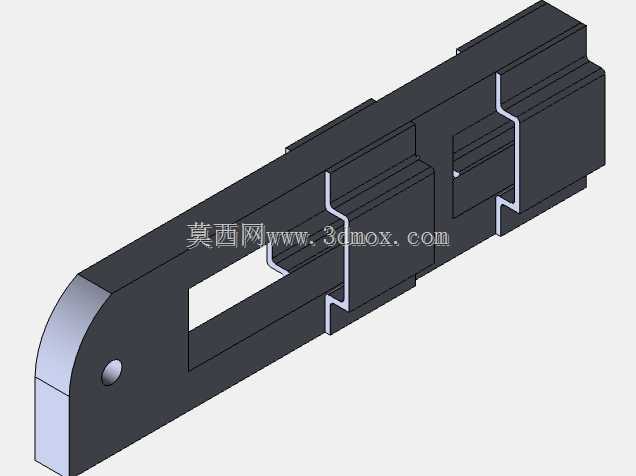

从功能特性层面看，大臂段采用分段式钣金拼接结构，臂身预留等距安装孔位，可根据实际作业半径需求调整末端执行器的安装位置，也可拓展加装传感器、气管走线槽等附属配件；关节位置采用内嵌式轴承支撑结构，将伺服电机的输出轴直接与关节转动副连接，减少同步带、齿轮组等中间传动环节带来的回程误差，提升关节转动的定位精度。末端手部采用仿生多指夹爪结构，指节处设置分段转动副，可自适应不同外形的工件夹持需求，夹取接触位置预留防滑垫安装槽，避免光滑工件夹取过程中出现滑脱问题。

设计思路上优先考虑了结构的易加工性与装配便捷性，所有结构件均采用常规钣金折弯、机加工工艺即可完成生产，无需特殊定制的异形型材，降低原型制作的成本与周期；走线方式采用臂身内部隐藏式走线设计，将伺服电机的动力线、信号线全部布置在臂身空腔内，避免机械臂运动过程中管线与外部设备发生拉扯干涉，同时也能减少作业环境中粉尘、切削液对线路的侵蚀。关节处的限位结构采用硬限位与软限位结合的设计思路，硬限位块设置在关节转动的极限角度位置，防止电机过转造成结构碰撞损坏，同时预留传感器安装位，可搭配光电限位开关实现原点复位与极限位置的信号反馈。

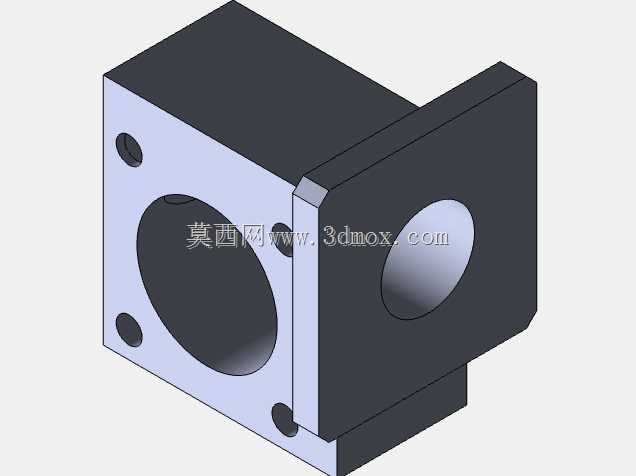

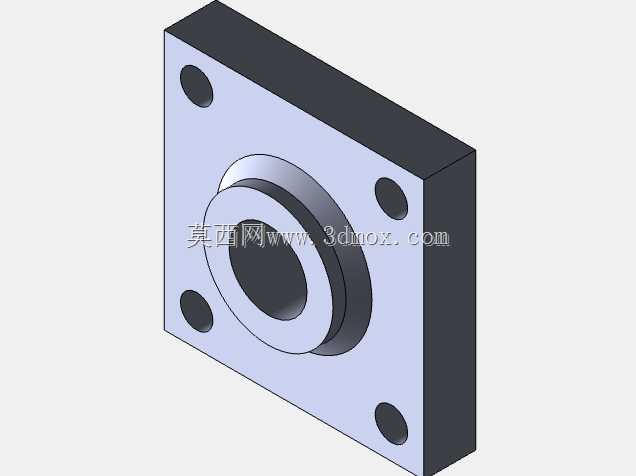

外形尺寸与安装边界方面，机械臂完全伸展后水平作业半径可达420mm，垂直方向作业覆盖范围从安装基面以上80mm到550mm区间，底座安装面采用标准法兰式连接结构，安装孔位间距适配nema23电机的通用安装尺寸，可直接固定在铝型材工作台、设备台面或者移动小车上，底座下方预留走线孔，方便线路从安装基面下方引出，避免管线外露影响整体布局。关节转动角度范围设置为：底座回转关节可实现±170度回转，大臂俯仰关节可实现-30度到120度的俯仰动作，末端腕部可实现±90度的姿态调整，整体运动范围覆盖桌面作业的大部分常用区域，不会出现作业死角。

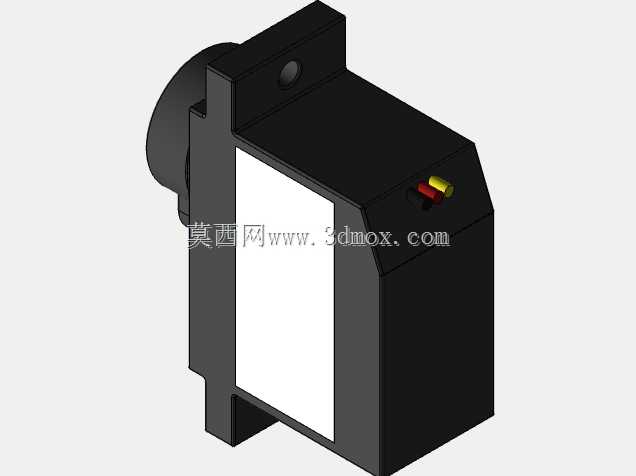

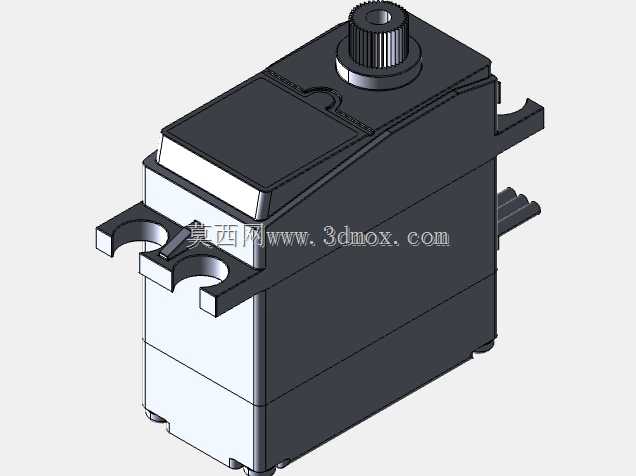

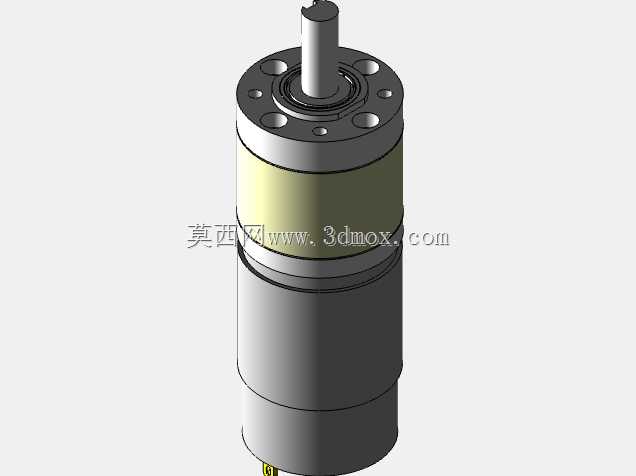

在结构强度校核层面，臂身主体采用6061铝合金材质加工，在保证整体结构轻量化的同时，满足轻载作业下的刚度要求，满负载状态下臂身末端形变量控制在0.2mm以内，不会因为结构形变影响夹取定位精度。各关节的连接紧固件均采用内六角圆柱头螺钉，沉头式安装设计避免螺钉突出臂身表面造成运动干涉，同时也方便后期维护拆装。末端夹爪的驱动部分可适配舵机或者小型直流伺服电机，用户可根据实际的夹取力需求灵活选配驱动元件，无需对原有夹爪结构进行大规模修改。

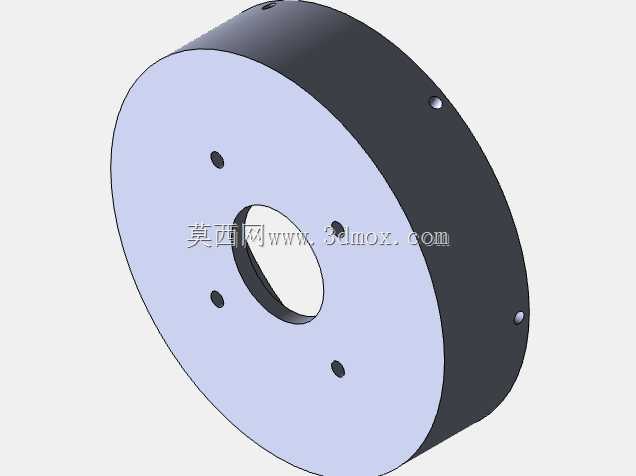

实际装配过程中，各转动副的配合间隙可通过调整轴承端盖的压紧螺钉进行微调，既保证关节转动的顺滑度，又能消除径向间隙带来的晃动问题。臂身表面可做阳极氧化处理，提升结构件的耐磨性能与抗腐蚀能力，适配车间、实验室等不同作业环境的使用要求。整体结构没有复杂的曲面造型，所有特征均为规则的拉伸、切除特征，三维建模过程中可直接通过参数化设计调整臂长、关节位置等参数，快速衍生出不同作业半径、不同负载能力的系列化机械臂结构，缩短产品迭代的设计周期。
