多规格板材存储用可调式仓储料架结构

　　整体框架采用方管焊接成型，主立柱选用大截面矩形方管作为竖向承载主体，底部焊接整块安装底板，可通过膨胀螺栓与车间混凝土地面固定，也可直接放置在平整硬化地面依靠自重保持稳定，单组料架的整体宽度适配标准1220mm幅宽的常规板材，长度方向预留2440mm标准板材的放置余量，竖向总高度控制在1.8米以内，既保证三层存放空间的利用率，也避免过高导致取放上层板材时需要借助登高设备，适配普通作业人员站立操作的高度范围。在金属加工、板材裁切类生产车间的日常物料周转场景里，不同厚度的钢板、铝板、复合板材的存放一直是工位规划的痛点——如果直接平堆在地面，不仅取料时需要反复翻找，容易造成板材表面划伤，还会占用大量地面空间，叉车转运时也难以精准叉取底层物料，甚至存在板材滑落的安全隐患。这款存储料架的设计，正是针对这类多规格板材的垂直存储需求做的定向优化，从结构选型到细节设计都贴合车间实际作业逻辑。

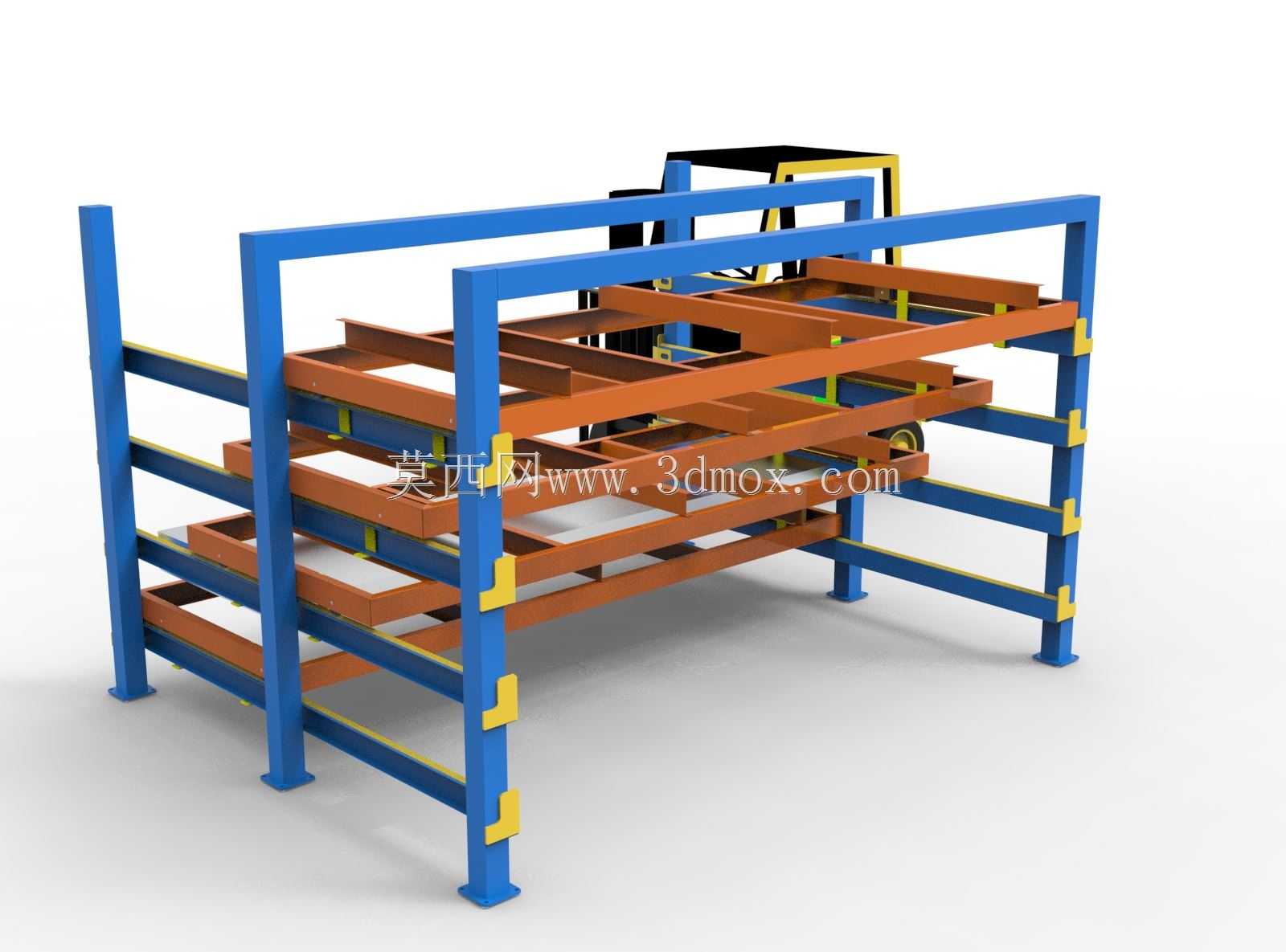

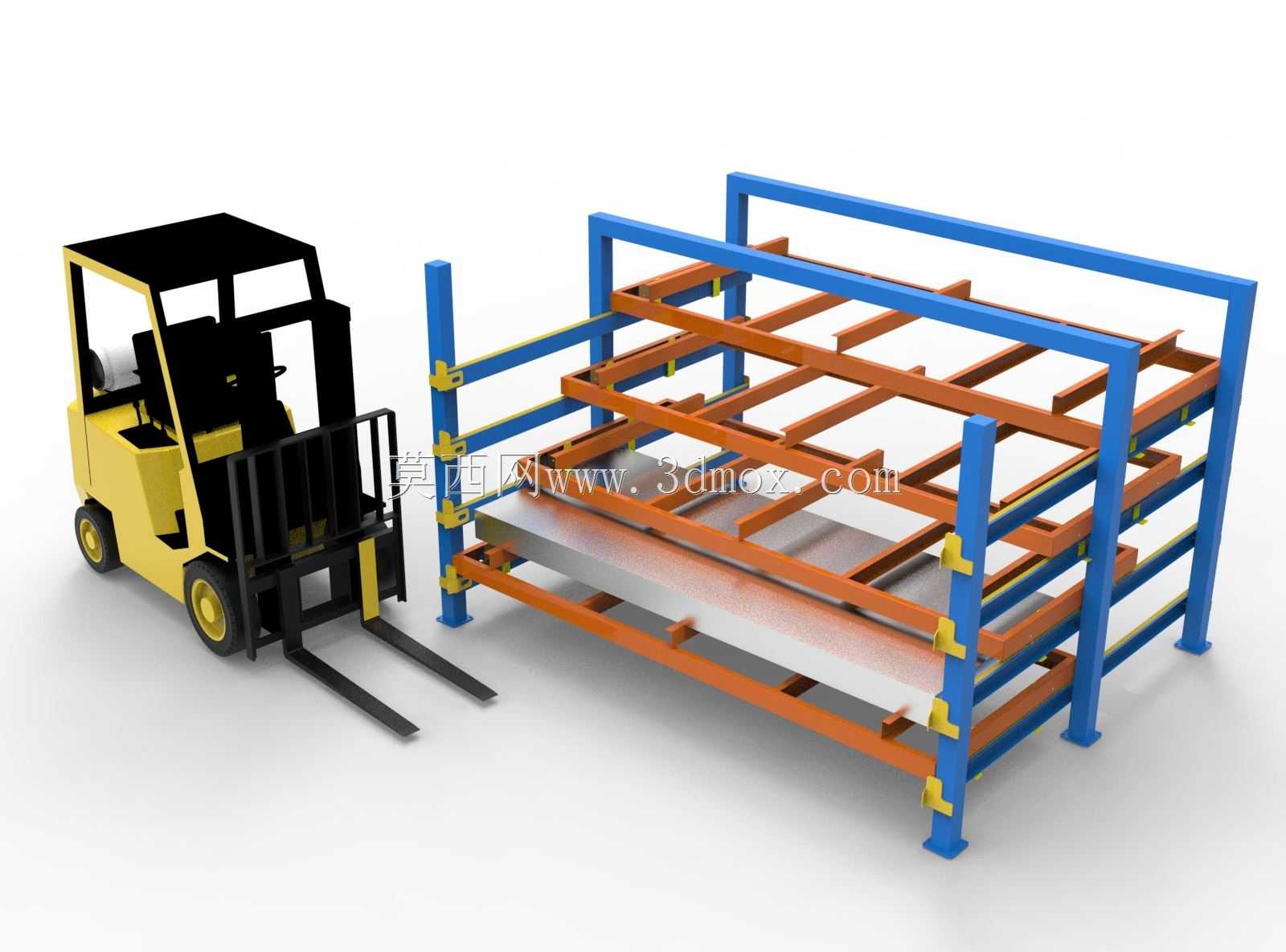

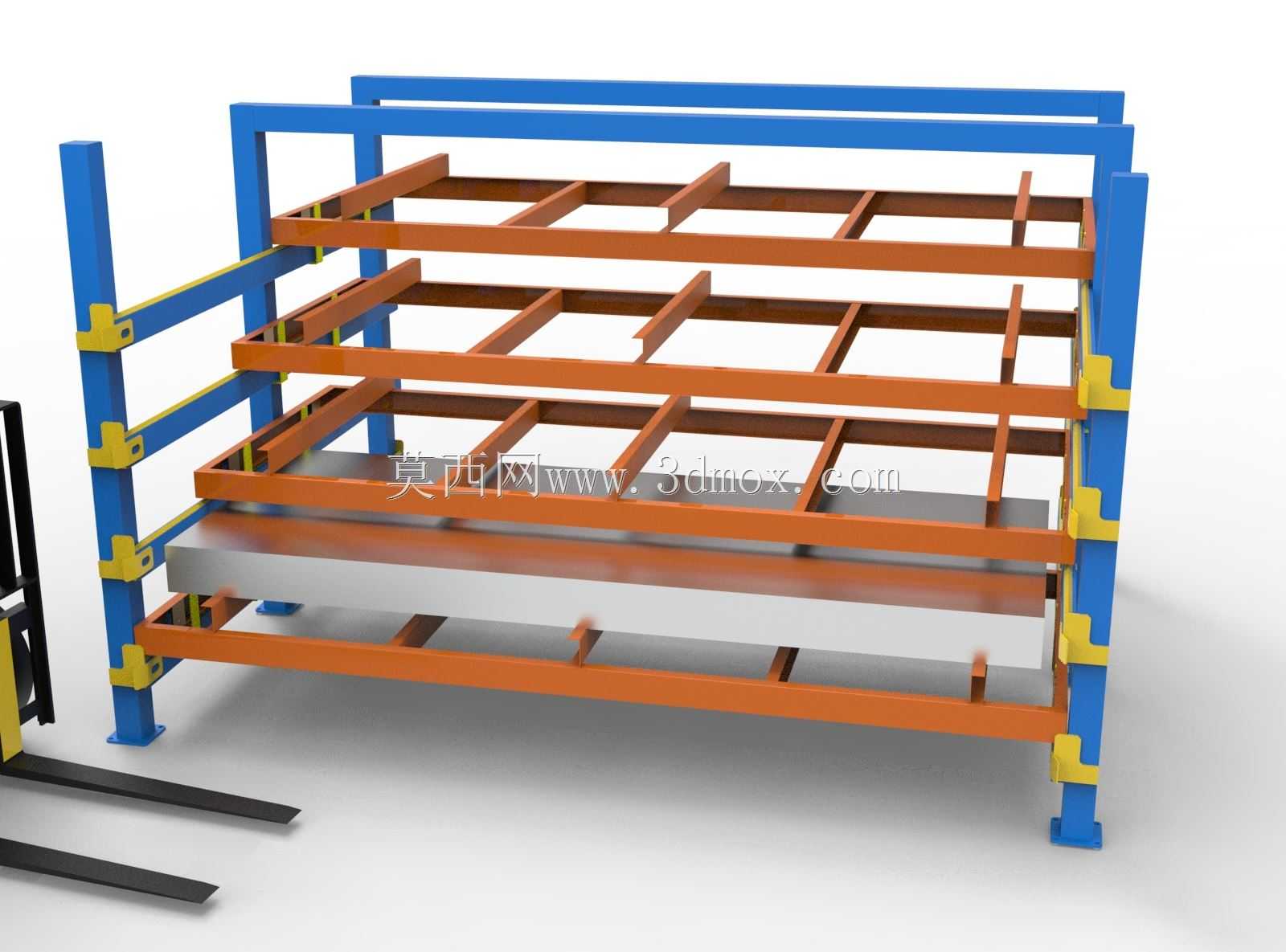

　　料架的层托结构没有采用整体固定层板，而是用横向排布的橙色调方管作为承托梁，每根承托梁的两端通过快拆式卡扣与蓝色主立柱上的调节孔连接，卡扣采用带弹簧销的插接结构，不需要额外工具就能快速调整层间高度，当存放厚度较大的整叠厚钢板时，可以拆掉中间层的承托梁扩大层间空间，存放薄板材时则可以加密承托梁排布，避免薄板材因为跨距过大产生中部下弯变形。承托梁的表面做了钝化防滑处理，没有突出的尖锐棱角，板材放置时不会刮伤板面，每根承托梁的间距经过计算，保证叉车货叉可以从相邻梁的间隙中顺利插入，不需要额外辅助就能直接叉取放置在层架上的整叠板材，和车间通用的平衡重式叉车、手动液压托盘车完全适配。

　　主立柱的侧面预留了扩展安装孔位，后期如果需要增加侧挡杆、标签卡槽、吊装吊环等附件，可以直接通过螺栓固定，不需要对主体框架做二次焊接改造。料架的底部承托层额外加装了一块整面的镀锌钢板作为底托，用来承接板材上掉落的金属碎屑、防锈油残留，避免杂物直接掉落到地面增加清扫难度，底托采用抽拉式结构，定期抽出清理即可，不需要探身到料架内部作业。在结构强度校核阶段，每层承托梁按照均布载荷500kg做的受力仿真，承托梁的最大挠度控制在1/1000以内，即使满负载存放厚钢板，也不会出现梁体永久变形，主立柱的失稳临界载荷远大于三层满载的总重量，即使受到叉车作业时的轻微碰撞，也不会出现框架倾覆的风险。

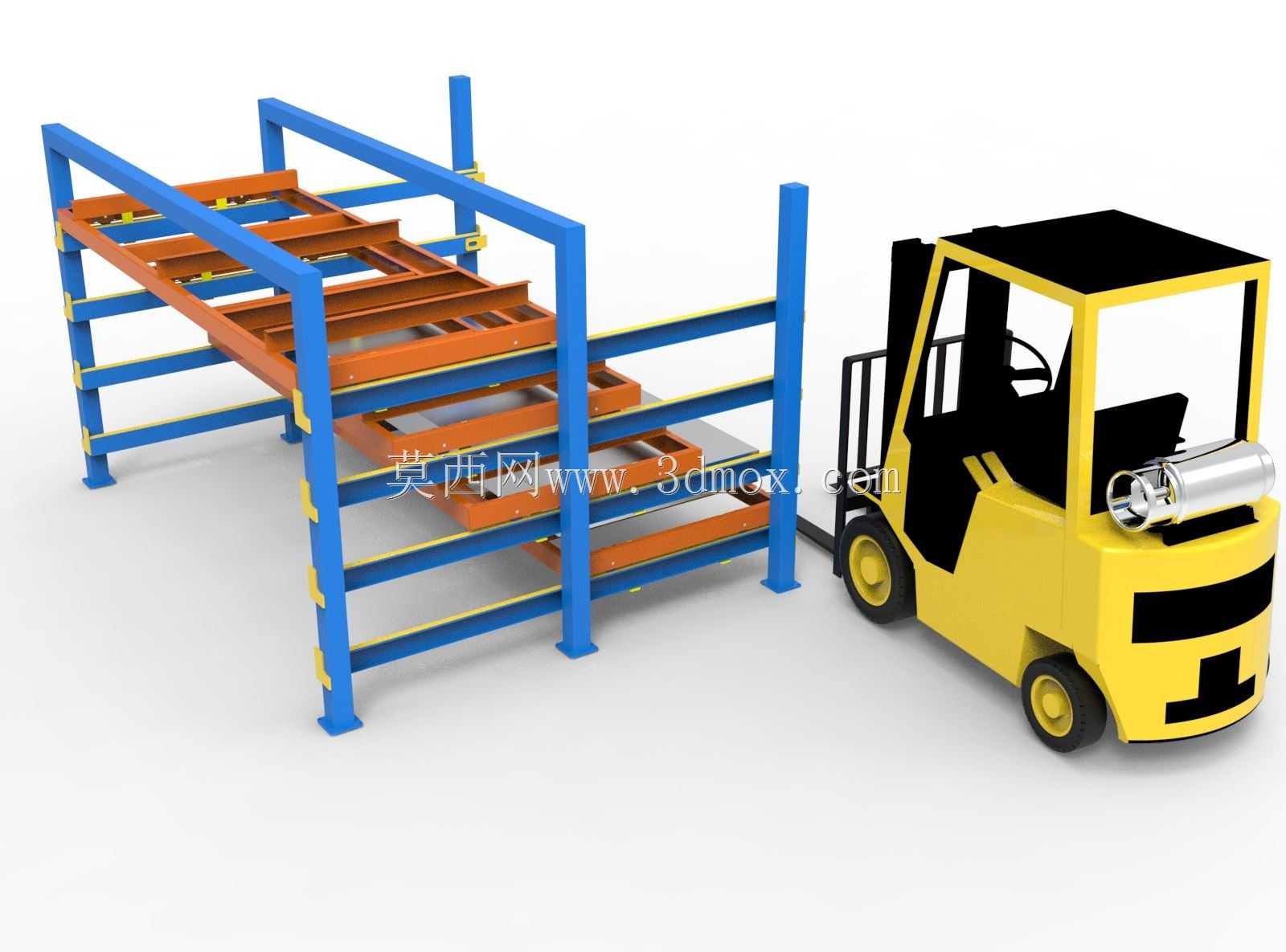

　　和常规的固定式板材货架不同，这款料架的层间调节步距控制在50mm，几乎可以覆盖从0.5mm薄铝板到50mm厚钢板的所有常规板材存放需求，不需要为不同厚度的板材单独配置存储架，能有效减少车间内工位器具的种类和数量，降低仓储区域的设备投入成本。在作业动线设计上，料架采用单侧取料的布局，背面可以紧贴车间墙面或者其他设备放置，不需要预留背面的操作空间，正面预留1.2米的叉车作业通道即可完成所有存取操作，相比双侧取料的货架能节省近一半的通道占地面积，对于空间紧张的中小型加工车间尤为适用。细节处理上，所有框架的焊接位置都做了打磨去毛刺处理，立柱的顶端加装了塑料封盖，避免方管内部积存灰尘和切削液，承托梁和立柱连接的卡扣位置做了醒目的颜色区分，作业人员调整层间距时可以快速识别锁止位置，避免卡扣未锁止导致承托梁滑落。在实际使用场景中，这类料架除了存放金属板材，也可以用来放置裁切后的木质板材、塑料板材、平板类工件，只要工件的外形尺寸在料架的边界范围内，都可以通过调整层间距实现稳定存放，通用性远高于专用的板材存放架。
