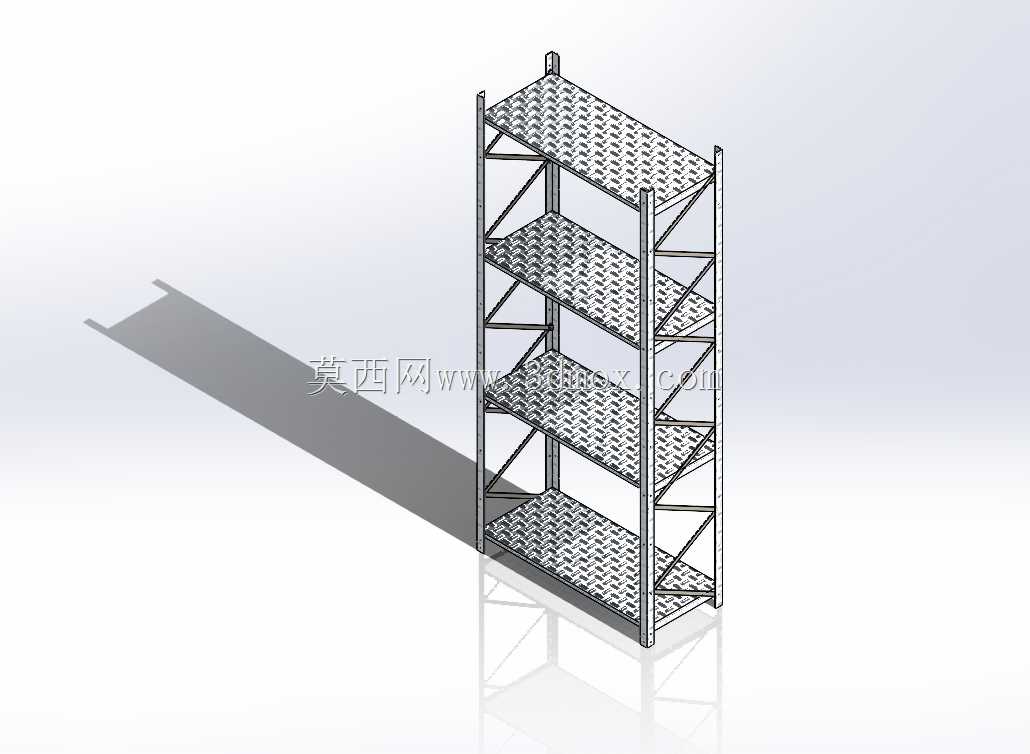

四层花纹钢板仓储货架结构设计

本次设计的四层钢制仓储货架，主要面向生产车间工件暂存、电商仓库货品分拣存放、五金门店配件陈列等场景使用，区别于轻型家用置物架，该款货架采用全钢结构设计，可适配常规工业仓储的中载级存储需求。从实际使用场景出发，货架每层采用花纹钢板作为承载面板，板面的凸起花纹可有效增大接触面摩擦力，避免放置的工件、包装箱在存取过程中出现滑移，同时花纹钢板的抗变形能力优于同厚度的平钢板，在集中载荷作用下的下挠量更小，适合放置零散金属件、带包装的工业配件等货品。

设计过程中首先确定了整体框架的受力逻辑，四根竖向立柱采用C型冷弯型钢制作，立柱沿高度方向等距开设调节孔位，可根据实际存放货品的高度灵活调整层板的安装间距，无需额外焊接固定，适配不同尺寸货品的存储需求。层板与立柱的连接采用挂接式结构，搭配三角加强筋片分散层板载荷，避免连接部位出现应力集中导致的变形，相较于螺栓固定式连接，挂接结构的组装效率更高，现场安装无需额外配钻，仅需将层板挂耳卡入立柱对应孔位即可完成固定，也方便后期根据仓储需求调整层位。

从安装边界来看，该货架整体采用窄体高立设计，占地面积较小，可充分利用仓储空间的垂直高度，单组货架的宽度适配标准托盘的横向放置尺寸，深度适配人工取货的手臂伸展范围，无需借助登高设备即可完成最上层以下货品的存取，适合通道宽度有限的中小型仓库、车间边角区域的物料暂存使用。框架的横向与斜向支撑采用薄壁矩形管制作，沿立柱高度方向分层布置，可有效抵消货架满载时的侧向倾覆力矩，提升整体结构的稳定性，即使在地面存在轻微坡度的车间环境下，也可通过底部的可调脚垫调整水平度，避免货架出现倾斜晃动。

层板的边框采用折边设计，折边高度经过载荷校核，可提升层板的整体抗弯刚度，边缘做圆弧钝化处理，避免操作人员存取货品时被锋利钢板边缘划伤。每层层板的承载能力按照均布载荷设计，可满足常规工业零配件、包装货品的存放需求，若需存放重型工件，也可通过增加层板下方的加强筋数量、更换更厚规格的面板来提升承载等级，整体结构具备较强的改造拓展性。

在细节设计上，货架顶部设置有封顶横撑，可避免最上层货品放置时超出货架边界掉落，立柱底部的脚垫采用橡胶材质，既可以调整水平度，也能增大与地面的摩擦力，同时避免钢制立柱直接接触地面造成的地面涂层刮伤，在环氧地坪的车间、仓库内使用不会破坏地面表层。整体结构无复杂异形构件，所有零部件均可采用常规冷弯、冲压、焊接工艺制作，加工成本可控，零部件的通用化程度高，后期维护更换配件无需单独开模，适合批量生产与现场快速组装。

实际使用过程中，该货架可多组并排拼接使用，通过立柱间的连接片将相邻货架固定为整体，进一步提升长排货架的整体抗倾覆能力，适合大面积仓储区域的统一规划布置。相较于木质货架、塑料货架，钢制货架的防火、防潮、抗冲击性能更优，在机加工车间、五金仓库等环境下使用寿命更长，不会因为受潮、磕碰出现结构损坏，日常维护仅需定期检查连接挂耳的变形情况即可，维护成本极低。
