带截止阀的工业输送管路结构设计

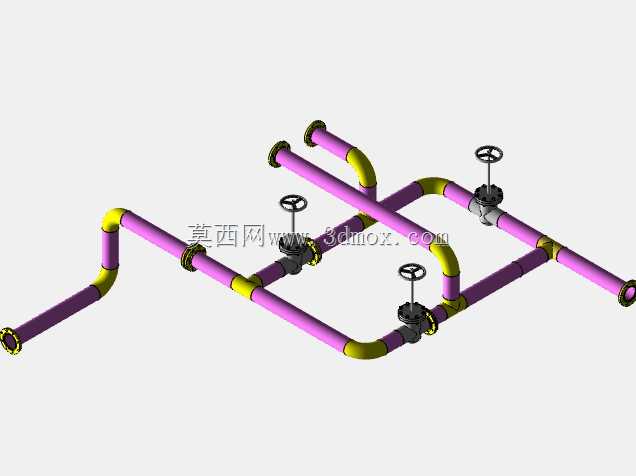

　　这套管路结构主要面向中小型化工配料工段、循环水旁滤支路、小型液压站回油管路这类需要多支路通断控制的流体输送场景，实际投产时可根据输送介质的腐蚀特性更换管体与密封件材质，常温清水工况可选用普通碳钢配合丁腈橡胶密封，弱腐蚀介质则更换为304不锈钢搭配氟橡胶密封件即可适配。从结构设计逻辑来看，整体采用硬管搭接的布局思路，所有转弯段均采用标准90°成型弯头衔接，避免现场弯管导致的管壁减薄、流道突变问题，弯头与直管段的衔接处采用卡套式接头预紧，既保证密封可靠性，也方便后期支路改造时的拆装作业。

　　管路上配置的三个手轮式截止阀分别对应不同支路的通断控制，靠近左侧输入端的阀门负责总路通断，中间两个阀门分别控制两条并联支路的流量通断，可实现单支路运行、双支路并行、全回路切断三种工作状态，手轮操作高度设置在距离管路安装基准面120mm至150mm区间，操作人员无需借助登高工具即可完成启闭操作，符合现场作业的人机工程要求。在安装边界的尺寸控制上，整套管路的外接端口全部采用同规格法兰连接面，法兰端面的密封槽深度、螺栓孔中心距严格匹配对应通径的管路法兰标准，输入端法兰位于整个结构的最左侧，沿水平方向向外延伸25mm作为安装预留空间，避免安装时与墙面或主路管线产生干涉；输出端的三个接口分别布置在结构的右上、右下、正上三个方位，每个接口的法兰端面都预留了20mm的操作空间，方便螺栓穿装与紧固作业。

　　管路的固定支撑点设置在三个弯头的下方位置，支撑座与管体之间采用U型螺栓抱箍固定，支撑座的底面预留了M10的螺栓安装孔，可直接固定在预制的型钢支架上，支撑点的间距控制在800mm以内，避免管路充液后因自重产生挠度变形，影响密封面的贴合精度。流道设计上特意将并联支路的夹角设置为45°斜向搭接，而非直角T型对接，能够大幅降低介质在分流位置的湍流冲击，减少管路运行过程中的振动与噪音，同时降低介质对管壁的冲蚀速率，延长管路整体使用寿命。截止阀的安装方向全部遵循低进高出的原则，阀杆垂直向上布置，避免介质中的杂质沉积在阀腔底部造成密封面磨损，阀杆位置预留了足够的填料函操作空间，后期更换密封填料时无需拆卸整个阀门即可完成作业。

　　整套管路的所有管段中心线都处于同一安装平面内，没有空间异面的管段布局，既降低了预制加工的难度，也方便后期的巡检与漏点排查，管体外壁可根据输送介质的温度要求选择是否包裹保温层，保温层厚度预留空间设置为30mm，不会与周边的操作空间产生冲突。在支路流量匹配上，两条并联支路的通径与总路通径保持一致，不会出现支路分流时的流量骤降问题，可满足同时向两个下游设备输送介质的工况需求，若需要调整支路流量，也可直接将现有截止阀更换为带调节功能的截止阀，无需改动现有管路的整体布局，具备较好的改造兼容性。
