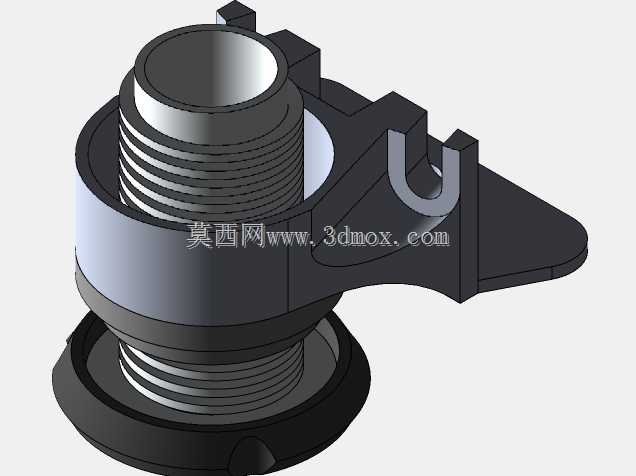

25mm带卡爪集成式管路连接支撑座

这款25mm规格带卡爪的集成式支撑座，主要应用在民用供水、卫浴管路系统以及小型工业流体输送支路的节点固定场景中，日常在台盆出水端、淋浴混水阀输出端、小型净水设备的管路接驳位置都能见到这类结构的身影，核心作用是在实现管路通径连接的同时，为外接管路提供稳定的径向与轴向支撑，避免管路长期受水流冲击、外力拉扯出现接口松脱、密封失效的问题。

从实际使用的功能逻辑来看，该部件上下两端均设计有标准外螺纹结构，可直接与对应通径的内螺纹管路、阀件主体旋合对接，中部的环形凸台结构一方面作为螺纹旋合的行程限位，保证安装时螺纹啮合长度达到密封要求的有效牙数，避免旋入过深顶坏阀件内部流道或是旋入过浅导致密封不足；另一方面凸台的环形端面可加装平垫或是O型密封圈，在螺纹密封的基础上增加端面密封冗余，应对供水系统中常见的水锤冲击压力波动，降低长期使用后的渗漏概率。

结构设计上，侧方延伸出的带U型卡槽的翼板是该部件的核心功能特征，区别于常规的直通螺纹接头，这个翼板结构不需要额外加装管卡来固定外接管路，安装时可直接将对应规格的塑料软管或是薄壁金属管卡入U型卡槽内，配合卡爪结构的限位凸起，能够限制管路的径向窜动，同时翼板上的定位凸块可与安装基面的预留卡位嵌合，不需要额外打螺丝固定就能限制整个接头的周向转动，在卫浴龙头这类需要频繁扳动切换出水模式的使用场景下，能够避免接头跟转导致的螺纹松动，大幅降低售后维修的概率。

从安装边界尺寸来看，该部件适配的管路通径为25mm，上下螺纹段的长度经过匹配优化，安装后整体突出安装基面的高度控制在合理范围，不会因为接头过长导致外接管路弯折半径过小出现水流阻力增大、管路折损的问题；中部支撑环的外径略大于螺纹大径，能够在安装时与安装基面的沉孔形成配合，起到自动对中的作用，降低安装时的对位难度，即使是缺乏专业安装经验的施工人员，也能快速完成对接装配，保证接口的同轴度，避免因为安装偏斜导致的螺纹偏磨、密封失效问题。

设计过程中充分考虑了民用供水场景的实际工况，整体采用一体化成型结构，没有额外的拼接焊缝或是装配缝隙，避免了长期接触水体出现缝隙积垢、腐蚀的问题；侧方翼板的厚度经过强度校核，在承受常规管路拉扯力、安装扭力的情况下不会出现断裂变形，U型卡槽的开口尺寸做了微小的收口设计，管路卡入后能够形成一定的预紧力，不会因为日常的管路振动自然脱出，同时在需要拆卸维护时，只需要用简单工具就能将管路从卡槽中撬出，不需要破坏接头本身，可重复拆装使用。

在流体通路的设计上，内部流道做了顺滑的过渡处理，没有突兀的变径台阶，能够降低水流通过时的局部阻力损失，减少水流在接头位置产生的紊流噪音，这一点在卫浴使用场景中尤为重要，能够避免用户在用水时听到明显的水流啸叫，提升使用体验；同时顺滑的流道也不容易滞留水中的杂质，减少长期使用后出现流道堵塞、细菌滋生的问题，符合供水部件的卫生要求。
