工业级重载输送线用耐磨导向滑块组件

该导向滑块组件主要应用于重载辊道输送线、自动化仓储分拣线的侧边导向工位，在物料沿输送方向行进过程中限制其横向偏移量，避免料箱、托盘类载具偏离输送轨迹后卡滞在辊道间隙或与线体护板发生硬碰撞。从实际使用场景来看，这类滑块多安装在输送线两侧的可调支架上，单段线体通常按1.2米至1.5米的间距均匀布置，适配宽度范围在400毫米至1200毫米的常规输送载具，当载具因辊筒磨损、积放推力不均出现横向窜动时，滑块的弧形导向面会先接触载具侧边，通过低摩擦滑动将载具导回正确行进路径，不会像刚性挡块那样对载具边缘造成磕碰损伤。

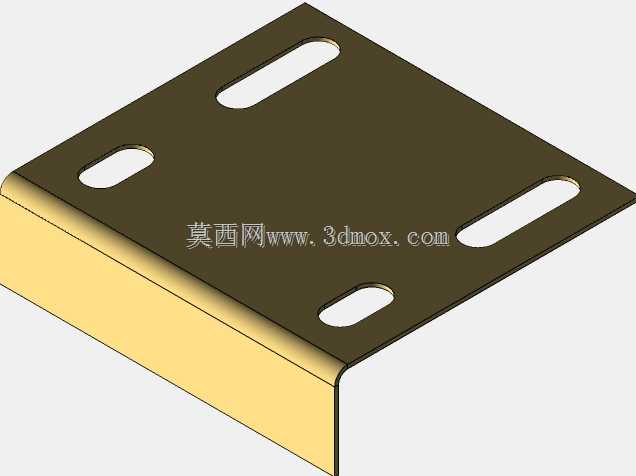

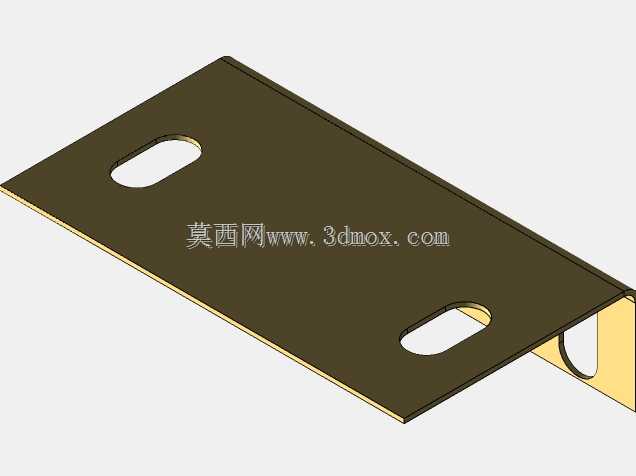

设计阶段优先考虑了长期运行的耐磨性能，滑块主体采用高分子耐磨材质嵌装金属安装基座的复合结构，接触载具的工作面做了R15的圆弧过渡处理，避免尖锐棱边刮蹭载具表面；金属基座上预留了两个长圆形安装孔，单孔调节行程达20毫米，现场安装时可根据实际载具宽度灵活调整滑块的探出量，不需要重新加工支架孔位，适配不同批次载具的尺寸公差。滑块整体安装边界控制在120毫米长度、60毫米宽度、45毫米高度范围内，安装基面距离输送辊面的高度差预留了10毫米的安全间隙，不会干涉辊筒的正常转动，也不会被载具底部的凸起结构剐蹭。

从功能特性上看，该组件不需要额外配套动力源，纯机械结构即可完成导向纠偏动作，维护时仅需定期检查工作面磨损量，当耐磨层磨损厚度超过3毫米时直接更换滑块主体即可，金属基座可长期重复使用，大幅降低线体的后期维护成本。针对冷链、潮湿车间等特殊使用场景，滑块的金属基座表面做了镀锌钝化处理，紧固件全部采用304不锈钢材质，避免长期在高湿度环境下出现锈蚀卡死的问题；耐磨材质的摩擦系数控制在0.15以内，载具接触滑块时的滑动阻力极小，不会额外增加输送电机的负载，即使在积放段载具短暂停留接触滑块的工况下，也不会出现载具表面磨花的问题。

结构设计过程中还做了防呆处理，滑块与基座的嵌装位置做了不对称定位凸台，现场更换配件时不会出现装反的问题，不需要维修人员反复核对安装方向；导向面的倾斜角度设置为12度，既可以保证大偏移量下的导入效果，也不会因为角度过小导致导向行程不足。针对高速输送线（运行速度超过1.2m/s）的使用需求，滑块内部还预留了嵌入式润滑脂储槽，出厂时预充低温耐磨润滑脂，运行过程中润滑脂会缓慢渗出到工作面，进一步降低滑动摩擦阻力，减少高速接触时的异响和磨损。安装时仅需使用M8的T型螺栓将基座固定在输送线的铝型材或方钢支架上，单套组件的安装时间不超过5分钟，不需要专用工装，现场运维人员可快速完成更换调试。
