嵌入式工业数显温控装置结构设计

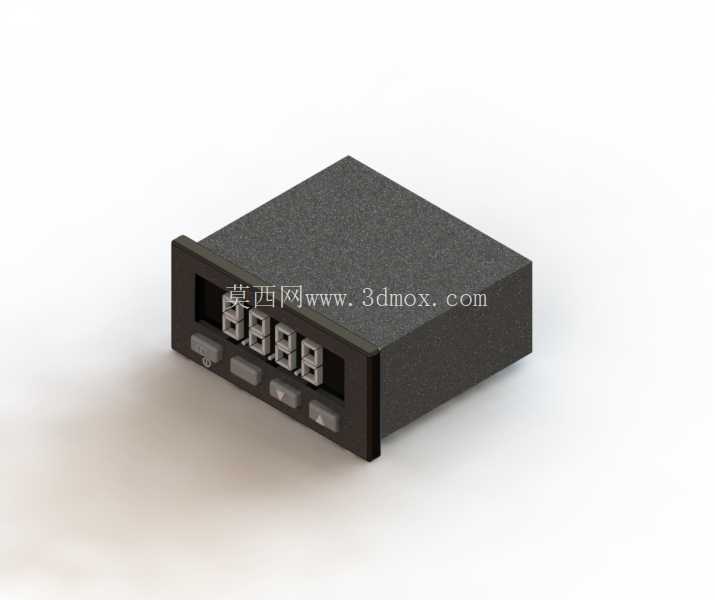

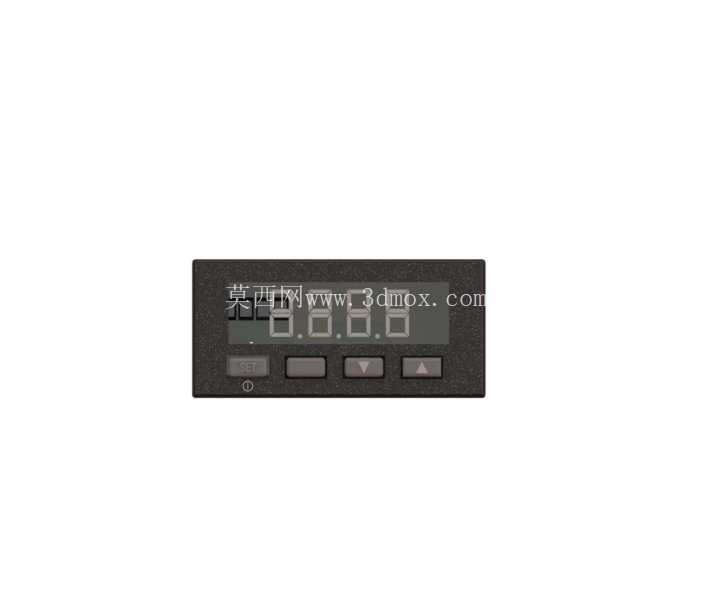

　　从功能特性来看，这款装置正面配置四位高亮数码显示管，能够直接显示当前实时温度值或者设定温度参数，下方排布的三个操作按键分别承担参数切换、数值增减、设定确认的功能，操作人员无需额外外接操作终端，直接在设备面板上就能完成参数整定、温度阈值设置的操作，适配工业现场快速调试的需求。装置的显示区域做了内凹的遮光设计，避免车间内强光直射导致数码管数值辨识度下降的问题，外壳主体采用阻燃工程塑料注塑成型，正面边框做了加厚处理，既能够在嵌入式安装时抵住安装面板的外侧，也能提升装置正面的抗磕碰能力，适配车间复杂的安装使用环境。在工业温控配套场景里，这类嵌入式数显温控装置的应用覆盖范围极广，小到小型实验加热台、工业烘箱的温度闭环控制，大到注塑机料筒段、挤出机模头区域的温度采集与调控，甚至冷链运输的温控单元、小型工业冷水机的水温管控，都能见到同结构类型产品的身影。它的核心用途是通过外接温度传感元件，实时采集被控区域的温度数值，通过内置的控制逻辑输出通断或者模拟量信号，驱动加热、制冷执行元件动作，把被控区域的温度稳定在预设的区间范围内，是工业热工控制环节里最基础也最常用的末端控制部件。

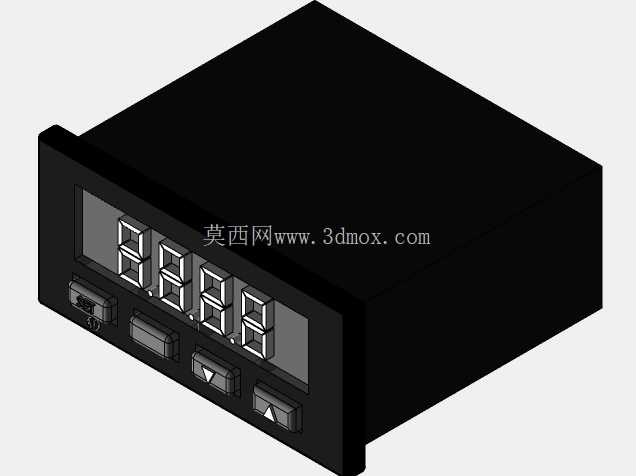

　　从设计思路层面拆解，这款温控器采用标准的嵌入式面板安装结构，整体外形为方正的立方体结构，这种结构设计首先是适配工业领域通用的面板开孔尺寸规范，不需要用户针对安装面板做非标的开孔加工，能够直接替换同尺寸规格的老旧温控装置，降低设备改造的配件适配成本。装置的后侧为接线区域，设计时将强电接线端子与弱电信号端子做了分区排布，避免强电线路对温度传感的弱信号产生电磁干扰，提升温度采集的准确性；外壳表面做了细磨砂纹理处理，既不容易在表面积攒车间的浮尘，擦拭清洁的时候也不会留下明显的划痕，长期使用依旧能保持外观的整洁度。

　　在外形尺寸与安装边界上，这款装置的正面面板尺寸遵循工业仪表的通用模数设计，安装时只需要在设备控制柜或者设备本体的操作面板上开出对应尺寸的方形安装孔，将装置主体从面板正面推入开孔，之后通过后侧配套的安装卡扣卡紧在面板背面即可，不需要额外的螺丝固定，安装拆卸的效率很高，后期维护更换的时候不需要拆解大面积的面板结构。装置嵌入面板之后的纵深尺寸做了紧凑化设计，不会过多占用控制柜内部的走线空间，即使是内部排布紧凑的小型控制箱，也能顺利完成安装，不会和箱内的走线槽、其他电气元件产生位置干涉。在实际选型配套的时候，结构设计人员只需要确认面板开孔尺寸匹配、装置纵深不超过柜内可用安装深度，就可以直接选用，不需要额外做安装结构的定制设计。

　　这类温控装置的结构设计充分考虑了工业现场的使用痛点，没有多余的装饰性结构，所有的外形设计、按键排布、安装结构都围绕实用性展开，正面的操作按键做了微凸的设计，操作人员佩戴劳保手套也能准确按压操作，不会出现按键过小按不准的问题；数码管的显示亮度做了适配设计，无论是光线昏暗的设备内部安装场景，还是光线充足的车间操作面板场景，都能清晰读取显示的温度数值。装置的外壳拼接处做了错位止口设计，能够阻挡车间内的粉尘、少量飞溅的液体从拼接缝隙进入装置内部，提升装置在复杂工业环境下的运行可靠性，避免粉尘堆积在内部电路板上导致的短路、接触不良等故障。
