工业级通用五金连接件三维结构设计

　　在常规工业装配场景中，这类五金连接件的应用覆盖了从轻型设备机架组装到重型工装夹具定位的多个环节，日常产线维护、非标设备改造、小型钢结构拼接作业里都能见到这类构件的身影，它的核心作用是实现两个或多个独立型材、板材构件之间的刚性连接，替代传统焊接工艺带来的不可逆装配缺陷，方便后期设备拆解移位、部件更换调整。从实际使用需求出发，设计这类构件时首先要考虑的是安装边界的适配性，常规适配的型材端面尺寸覆盖20mm到80mm的常用工业铝型材、方钢管规格，安装孔位采用对称式布局，孔距公差控制在±0.1mm范围内，保证和标准型材的预置槽位、安装孔完全对齐，不需要现场二次打孔加工，降低现场装配的工作量。

　　构件本身的外形做了倒角去毛刺处理，所有锐边都做了R1.5的圆角过渡，避免装配过程中划伤操作人员，也减少应力集中带来的构件断裂风险，连接面的平面度公差控制在0.05mm以内，保证装配后两个被连接件之间没有明显缝隙，连接刚性满足静态载荷下1200N的抗拉要求，侧向抗剪载荷不低于800N，适配多数轻型、中型工业设备的连接强度需求。

　　设计过程中没有采用多余的装饰性结构，所有结构特征都服务于装配功能：底部的定位凸台高度为2mm，刚好卡入型材的预置安装槽内，装配时不需要额外对位，凸台和槽位的间隙控制在0.2mm，既方便快速安装，又不会因为间隙过大导致连接后出现晃动；侧面的沉头孔深度适配标准内六角螺栓的头部尺寸，螺栓安装后头部完全沉入构件平面内，不会突出表面影响后续外围护板的安装；构件的整体厚度根据适配载荷等级做了区分，轻型款厚度为4mm，中型款厚度为6mm，对应不同的载荷场景，选型时可以直接根据被连接件的总重量、运行时的振动幅度选择对应规格，不需要额外做强度校核。

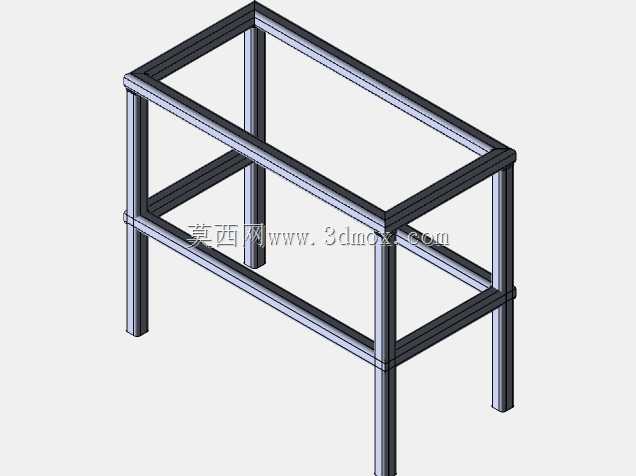

　　这类连接件的安装不需要专用工具，使用常规内六角扳手就可以完成装配，单个构件的装配时间不超过30秒，相比传统的角码焊接、钻孔攻丝的连接方式，装配效率提升60%以上，而且后期拆解时不会破坏原有型材的结构，型材可以重复利用，降低设备改造成本。在自动化产线的机架搭建场景中，这类连接件可以配合T型螺栓直接在铝型材槽内滑动调整位置，不需要提前预设固定安装点，方便产线布局调整时灵活移位；在小型工装夹具的制作场景中，它可以作为定位基准件使用，连接面的高精度平面度可以保证夹具定位面的平行度、垂直度要求，减少后期夹具校准的工作量。设计时也考虑了不同使用环境的适配性，构件的边角没有积液死角，做表面处理时可以保证镀层、喷塑层完全覆盖所有表面，在潮湿、多粉尘的车间环境中使用也不容易出现锈蚀、积尘难以清理的问题，整体结构没有薄壁易变形的部位，日常搬运、装配过程中不小心掉落也不会出现变形、开裂的情况，满足工业场景下的耐用性要求。
