参数化直齿圆柱传动齿轮结构设计

项目分类:齿轮 发布时间:2024-11-24 ID:806144
  • 参数化直齿圆柱传动齿轮结构设计

  在各类动力传递与转速匹配的机械结构中,直齿圆柱齿轮是应用覆盖范围极广的基础传动零件,从常规的输送线减速单元、小型机床进给机构,到流体控制阀门的调节驱动组件、仪器仪表的力矩传递结构,都能看到这类零件的身影。不同于定制化的异形齿轮,参数化设计的直齿圆柱齿轮可以根据实际传动比、中心距、载荷等级快速调整齿形参数,不需要从零开始绘制齿廓曲线,能大幅缩短结构设计阶段的零件建模周期,尤其适合多规格传动方案快速迭代的选型场景。

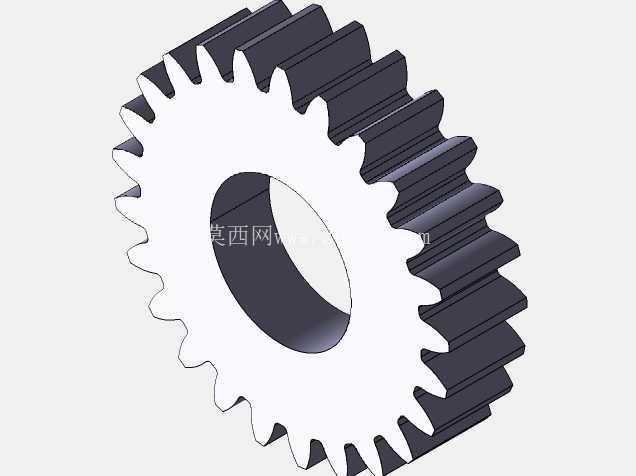

  这款齿轮采用标准渐开线齿形设计,齿廓曲线严格遵循啮合传动的几何规律,能保证传动过程中瞬时传动比稳定,避免啮合冲击带来的振动与噪音,在中低速、中等载荷的开式或闭式传动场景下都能适配。齿轮主体为盘式结构,中心设置通孔用于与传动轴配合,孔壁可根据安装需求设计键槽或过盈配合公差,保证扭矩传递过程中齿轮与轴不发生相对滑移。齿圈部分的齿宽经过合理匹配,既保证轮齿有足够的接触强度与弯曲强度,避免长期载荷下出现齿面磨损、轮齿折断的失效问题,又不会因为齿宽过大导致载荷沿齿向分布不均,提升传动的平稳性。

  从设计逻辑来看,这款参数化齿轮的建模过程完全围绕工程实际的啮合要求展开,先通过参数方程生成标准渐开线齿廓,再根据齿数完成齿形的圆周阵列,之后对齿顶、齿根部分做符合强度要求的圆角过渡,避免应力集中。齿轮的端面与齿面的几何公差可以根据应用场景调整,比如用于精密仪表传动的场景下,可收紧齿形公差与端面跳动公差,保证传动精度;用于普通工业设备传动的场景下,可适当放宽公差要求降低加工成本。

  实际安装时,需要注意齿轮与配对齿轮的中心距偏差控制在允许范围内,中心距过大会导致齿侧间隙过大,传动过程中出现回差,影响传动精度,尤其在阀门调节这类需要精准控制开度的场景下,回差过大会直接导致调节精度不达标;中心距过小则会导致轮齿啮合过紧,加剧齿面磨损,缩短零件使用寿命。同时齿轮的安装端面需要与传动轴保持垂直,避免出现偏载导致局部轮齿受力过大。齿轮的内孔与轴的配合公差需要根据载荷性质选择,冲击载荷场景下推荐选用过渡配合加键连接,平稳载荷场景下可选用间隙配合加紧定螺钉固定,方便后期拆装维护。

  在日常应用中,这类直齿齿轮的传动效率可达98%以上,相比蜗轮蜗杆等传动形式没有自锁特性,可以正反两个方向传递动力,适合需要双向传动的调节机构。参数化的设计特性让设计人员只需要修改模数、齿数、齿宽、内孔直径几个核心参数,就能快速生成符合不同安装边界的齿轮模型,不需要重复绘制齿形,在做系列化产品设计时,能大幅减少重复建模的工作量,同时保证同系列齿轮的齿形参数统一,提升零件的互换性,降低后期备件的储备成本。

  从结构细节来看,这款齿轮的齿根部分做了标准的圆角过渡,能有效分散轮齿根部的弯曲应力,避免长期交变载荷下出现疲劳裂纹。齿顶部分的倒角设计既可以避免安装过程中齿顶磕碰产生毛刺,也能减少啮合起始阶段的冲击,让轮齿进入啮合的过程更平缓。齿轮的轮毂部分厚度根据传递扭矩的大小做了匹配,保证内孔与轴的配合有足够的接触长度,避免轴孔配合面出现压溃变形。如果应用在高速传动场景,还可以在齿轮端面做动平衡处理,减少高速旋转时的振动,不过这类参数化齿轮本身的结构对称性好,只要加工精度达标,中低速场景下不需要额外做动平衡就能满足使用要求。
