电机V带传动主轴齿轮组合结构

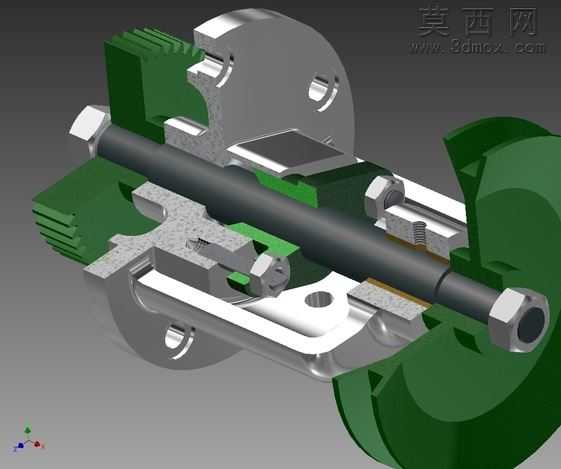

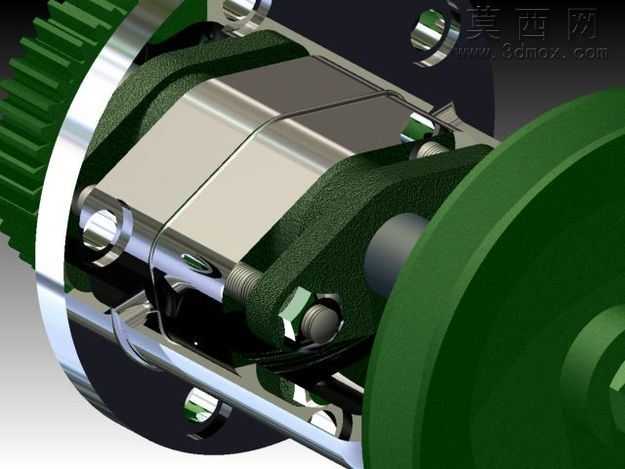

本作品为动力传动转换结构的三维建模成果，建模阶段严格遵循机械传动设计的尺寸规范，先完成核心传动部件的参数化草绘，依次构建V带轮、传动齿轮、主轴、轴承座、紧固螺栓等零件的基础特征，通过拉伸、旋转、切除、阵列等特征操作完成单个零件的细节建模，对带轮的V型槽、齿轮的渐开线齿形、螺栓的六角头与螺纹段、轴承的滚动体与保持架结构都做了精准还原，保证各零件的装配尺寸链完全匹配，无干涉错位问题。装配阶段按照实际机械装配逻辑添加配合约束，先将主轴与两端轴承、轴承座完成同轴与端面定位配合，再将V带轮、传动齿轮分别通过键连接配合固定在主轴对应轴段，最后加装端盖、紧固螺栓完成整体装配，可直观呈现动力从V带轮输入、经主轴传递至齿轮输出的完整传动路径。渲染阶段针对不同零件的材质特性赋予对应材质效果，带轮采用哑光深绿色铸铁材质，金属加工面赋予抛光金属质感，螺栓、轴类外露加工面设置镀铬亮面金属材质，轴承座等铸造件赋予粗糙铸铁质感，通过添加环境光、定向补光突出零件的轮廓层次与材质差异，对啮合齿面、带轮槽面等关键配合面做了光影强化，清晰展示结构细节。设计思路围绕电机到齿轮传动的动力转换需求展开，V带传动段可缓冲吸振、过载打滑保护动力端，齿轮传动段保证精准传动比与大扭矩输出，整体结构紧凑，各部件布局合理，既满足动力传递的功能需求，也兼顾了装配维护的便利性，可用于机械传动教学演示、传动结构方案验证等场景。
