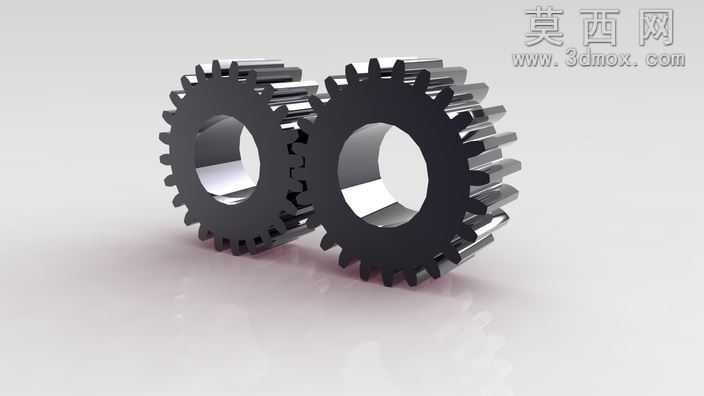

12DP24T直齿圆柱啮合齿轮三维设计

本作品为一对参数匹配的直齿圆柱啮合齿轮三维建模成果，建模过程严格遵循真实摆线齿廓的成型原理，首先通过参数化公式推导计算出12DP、24T规格齿轮的齿廓曲线坐标点，在三维建模环境中逐段拟合出精确的渐开线与齿根过渡曲线，确保齿形精度符合机械传动的啮合要求。建模阶段先完成单个齿轮的基体结构搭建，精准绘制齿轮的内孔、轮毂、轮缘的截面轮廓，通过旋转特征生成齿轮的基础回转基体，再将拟合完成的单个齿形轮廓通过拉伸特征生成单齿实体，按照24齿的圆周等分参数完成环形阵列，得到完整的单齿轮廓实体，之后对齿顶、齿根的棱边进行符合工艺要求的圆角过渡处理，消除尖锐棱角还原真实机加工齿轮的结构特征。完成单个齿轮建模后，严格按照标准中心距完成两个齿轮的装配定位，调整轮齿的啮合位置，确保齿面处于正确的无干涉啮合状态，还原齿轮副的实际装配关系。材质与渲染阶段，为齿轮赋予金属材质属性，模拟合金钢经机加工后的表面质感，对齿面、轮毂端面、内孔壁分别设置不同的粗糙度参数，齿面呈现精加工后的哑光金属质感，内孔与端面呈现车削加工后的细腻金属光泽，场景中添加柔和的环境漫反射光源与定向补光，突出齿轮的金属立体感与轮齿的结构层次，清晰展现轮齿的啮合细节与整体结构形态。设计过程中重点还原真实齿轮的结构细节，包括轮毂的厚度比例、内孔的直径尺寸、轮缘与轮辐的衔接结构，确保模型既符合机械设计的参数规范，又具备真实工业零件的视觉表现力，可用于机械传动结构演示、机械设计教学参考、传动方案可视化展示等场景，精准还原了直齿圆柱齿轮副的真实结构与啮合状态，齿形参数准确，装配关系合理，能够直观展现直齿轮传动的结构特点。
