台式自动压合装配专用压机结构

　　这款台式压装设备的三维结构，主要面向3C电子、小五金零部件的精密压装工序场景，常见于小型零部件的销钉压入、塑胶壳铆合、PCB板组件压接等工位，适配小批量多品种的产线柔性排布需求，不需要做大型地基固定，可直接放置在标准防静电工作台面上使用，也可嵌入小型流水线体作为在线压装工位。从结构设计逻辑来看，整机采用欧标铝型材搭建主体框架，外围覆盖钣金封板做安全防护，框架底部配置四个可调脚杯，可根据地面平整度调整设备水平度，调整行程范围在15mm左右，单脚承重不低于80kg，完全满足整机自重加上压装作业时的反作用力承载需求，不会出现作业时的机架晃动问题。

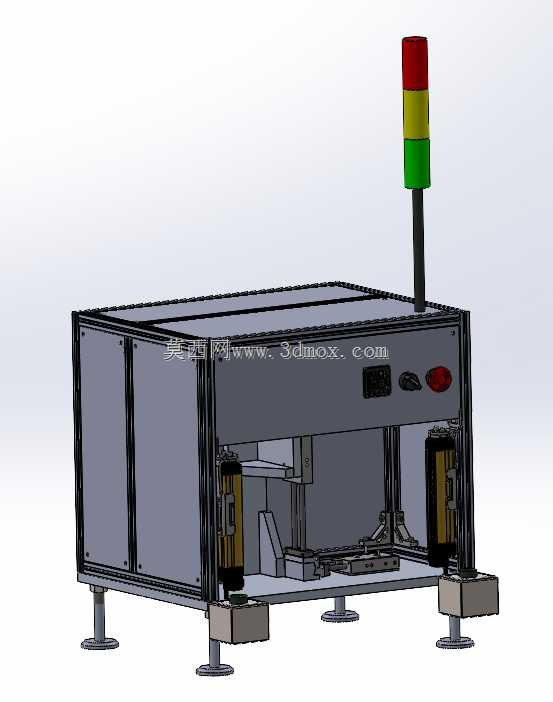

　　设备顶部立柱安装红黄绿三色警示灯，可直观反馈设备运行状态：绿色代表待机正常、黄色代表待料或预警、红色代表故障或急停触发，灯柱高度高出设备顶面220mm，在车间常规照明环境下，操作人员在3米范围内可清晰识别状态信号。设备正面操作区预留了上下料开口，开口高度适配操作人员坐姿作业的手臂操作范围，距离工作台面高度控制在180-280mm区间，不需要大幅度抬臂即可完成工件取放，降低长时间作业的疲劳度。操作面板集成在正面右上方位置，内嵌启动、停止、急停按钮以及状态显示屏，急停按钮采用红色蘑菇头款式，触发行程10mm，按下后可直接切断动力回路，符合设备安全设计规范。

　　设备内部的压装执行单元采用双导向柱结构，保证压头下行过程中的同轴度，压装行程可根据工件需求做调整，常规配置下行程范围在0-100mm，重复定位精度控制在±0.02mm以内，可满足大部分小型零件的压装精度要求。两侧布置的动力单元采用模块化安装方式，通过螺栓固定在型材框架的预留安装槽内，后期维护时可直接拆卸更换，不需要对主体框架做二次加工。设备底部两侧延伸出工件承接台，可临时放置待压装或压装完成的工件，承接台表面做防滑处理，避免工件滑落。

　　从安装边界来看，整机外形长度控制在750mm、宽度550mm、不含警示灯高度600mm，占用工作台面面积不足0.5平方米，非常适合空间紧凑的车间工位排布，设备总重控制在120kg以内，不需要额外的吊装设备，两名操作人员即可完成移位安装。在安全设计上，除了外围的钣金防护，操作区可根据需求加装安全光栅，避免压头下行过程中操作人员误入危险区，光栅的保护高度覆盖整个操作开口范围，响应时间低于10ms，可有效规避压手风险。压装压力可通过动力单元的参数调整做适配，常规配置下压力范围在0-500kg，可覆盖大部分小型零部件的压装力需求，不会因为压力过大压伤工件，也不会因为压力不足导致压装不到位。整机的走线全部隐藏在铝型材的槽内以及钣金封板内侧，外部没有明线，既避免车间作业时线缆被剐蹭损坏，也让设备外观更整洁，后期排查线路时可通过拆卸侧封板快速操作，不需要拆解整个机架。压头位置预留了标准安装接口，可根据不同的工件形状更换适配的压头治具，换型时间控制在10分钟以内，适配多品种小批量的生产需求，不需要为每一款工件单独定制整机设备，大幅降低产线的设备投入成本。
