潜伏式AGV智能搬运小车结构设计

这款潜伏式AGV的三维结构设计，核心围绕厂内物流的柔性搬运需求展开，在做整体布局时首先考虑的是车间通道的通行边界，常规产线之间的人行通道宽度多在1.2m左右，因此车体宽度控制在800mm以内，长度不超过1200mm，高度控制在300mm区间，保证可以潜伏到常规尺寸的料架车底部，不需要额外调整现有料架的支腿高度，就能直接完成顶升挂接动作，适配多数电子组装、汽配加工车间的现有载具，不需要用户额外更换周转器具，降低产线改造的投入成本。

从功能实现逻辑来看，车体前部预留的传感器安装位，可适配磁条导引、二维码导引或者激光SLAM导航模块的安装需求，不同导航方案的安装孔位在结构设计时做了通用化预留，不需要重新加工车体面板就能完成导航模块的更换。顶部操作面板的按钮布局按照操作频次排布，急停按钮设置在最外侧边角位置，遇到异常情况时操作人员可以在任意方位快速触碰到，状态指示灯、启动复位按钮依次排布在面板中部，显示屏倾斜15度安装，保证站立操作时的可视角度，不需要俯身就能读取设备运行参数、电量信息以及故障代码。

行走轮组采用差速驱动布局，两个驱动轮对称布置在车体中部位置，前后端设置万向从动轮，这种布局的转弯半径可以控制在车体自身长度的0.5倍，在狭窄的通道内也能完成原地转向动作，适合在货架排布密集的仓储区域或者工位间距较小的组装产线内运行。车体侧面预留的维护舱门，拆开后可以直接接触到驱动电机、电池组以及控制模块，日常维护时不需要整体拆解车体外壳，更换电池或者检修线路的操作空间足够，单人就能完成常规的维保作业。

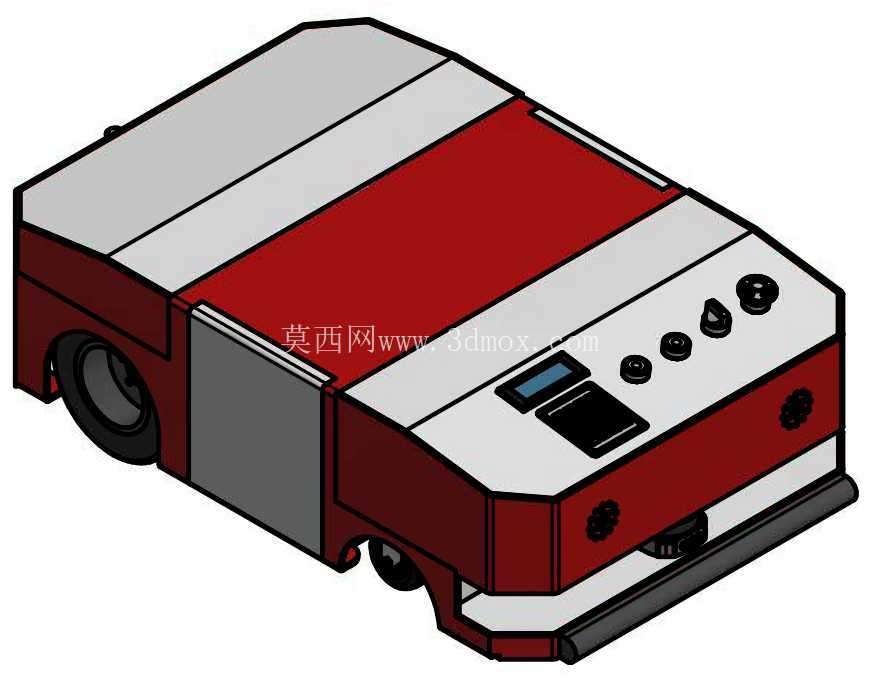

车体外壳采用钣金折弯拼接的结构设计，上盖板做了分段式处理，红色区域为电池舱的可拆卸盖板，日常更换电池时只需要拆开这部分盖板即可，不需要拆除整个上层面板，灰色区域为固定盖板，下方布置驱动单元与控制单元，减少不必要的可拆卸接缝，降低车间内的粉尘、切削液进入车体内部的概率。前端的防撞条安装位做了内嵌式设计，防撞传感器触发后可以直接给控制系统发送停机信号，触发距离控制在20mm以内，碰到障碍物后能立刻停止动作，避免碰撞到人员或者周边设备。

在实际应用场景中，这类AGV主要承担产线之间的物料周转、仓储区到产线的原料配送、成品从产线到入库区的转运工作，不需要铺设固定的输送线，就能根据生产调度的需求灵活调整运输路径，相比传统的人工叉车搬运，不需要预留叉车的转弯通道，空间利用率可以提升30%以上。设计时还考虑了地面不平整的工况，驱动轮的安装座做了浮动结构，浮动行程控制在15mm，即使车间地面存在3mm以内的高度差，驱动轮也能保持和地面的有效接触，不会出现打滑丢步的情况，保证行走定位精度控制在±10mm以内，满足和输送线、自动上下料机构对接的精度要求。

车体尾部预留的扩展接口，可以外接牵引销机构或者顶升机构，根据不同的载具形式切换功能，不需要改动主体结构就能适配牵引料车、顶升托盘等不同的作业需求，电池舱的尺寸按照通用工业锂电池包的规格设计，支持快换结构，两班倒的生产场景下可以快速更换满电电池，不需要长时间停机充电。整体结构的受力点都做了加强筋设计，额定承载能力可以覆盖厂内常见的500kg以内的物料搬运需求，框架部分采用方管焊接结构，外部覆盖钣金件，兼顾结构强度和自重控制，满电状态下的续航可以满足8小时连续作业的需求。
