台式机CPU下压式风冷散热结构设计

项目分类:通用机械零部件 发布时间:2025-07-28 ID:1052756
  • 台式机CPU下压式风冷散热结构设计
  • 台式机CPU下压式风冷散热结构设计

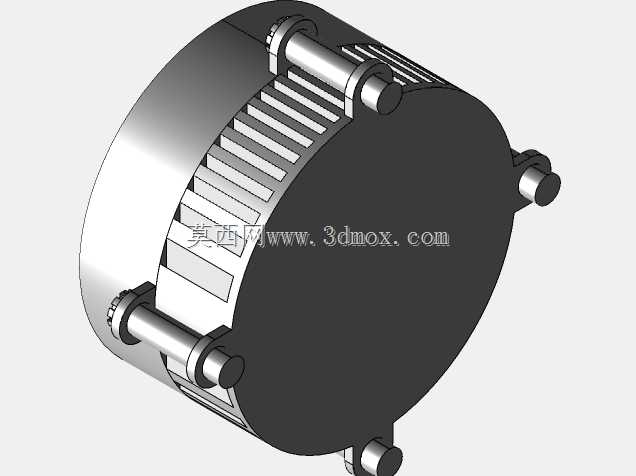

  从功能特性来看,整套结构分为三个核心功能单元:首先是轴流风扇单元,采用多叶片离心式扇叶设计,扇叶曲面经过气流优化,运转时可以形成垂直向下的定向气流,直接吹向下方的散热鳍片区域,同时气流还可以顺带覆盖主板CPU周边的供电模块、内存颗粒区域,兼顾周边元件的辅助散热;其次是铝挤型散热鳍片单元,采用密集径向鳍片排布,鳍片厚度与间距经过热流密度匹配计算,既保证足够的散热接触面积,又不会因为鳍片过密导致风阻过大影响气流通过率,鳍片基底与热源接触的位置做了平面度精加工处理,保证安装后与芯片表面的贴合度,降低接触热阻;第三是快装扣具单元,采用四个带膨胀卡头的塑料卡扣结构,对应主板上的标准CPU散热安装孔位,不需要额外的背板固定,安装时只需要对准孔位按下卡扣即可完成固定,拆卸时也只需要反向旋转卡扣即可解锁,大幅降低普通用户的安装操作门槛。这款下压式风冷散热结构最初的应用场景聚焦于台式计算机主机内部的处理器散热环节,在紧凑型机箱、ITX小尺寸装机场景中适配性极强,同时也可经过参数调整后拓展应用于嵌入式工控板、小型计算设备的主动散热场景,核心用途是通过主动风冷的热交换方式,将芯片工作时产生的热量快速传导至空气中,避免芯片因积热出现降频、性能受限甚至硬件损坏的问题。

  从设计思路层面来讲,这款结构在开发初期就瞄准了入门级台式机散热的需求痛点,没有追求过高的散热冗余,而是在散热能力、安装便捷性、生产成本三者之间做了最优平衡:首先在材料选择上,鳍片采用一体铝挤成型工艺,不需要额外的热管焊接工序,既降低了生产加工的复杂度,也避免了热管焊接带来的接触热阻问题,同时铝材质的轻量化特性也能降低主板CPU插槽的承重负担,避免长期使用后主板出现变形问题;风扇的供电走线采用多色线芯区分定义,沿着鳍片边缘做了走线固定槽设计,避免运转时线材被扇叶卷入造成损坏,风扇中心的标签区域预留了品牌标识粘贴位,同时也起到密封风扇中心轴承区域、避免灰尘进入轴承缩短使用寿命的作用。

  在外形尺寸与安装边界方面,整套散热结构的整体高度控制在70mm以内,可以适配绝大多数厚度在80mm以上的紧凑型机箱,不会出现机箱侧板盖合干涉的问题;横向最大直径控制在95mm范围内,安装后不会遮挡主板上靠近CPU插槽的第一条内存插槽,兼容标准高度的台式机内存;四个卡扣的孔位间距完全符合Intel LGA775、LGA115X系列平台的标准安装孔距,不需要额外的转接扣具就可以直接安装;底部与芯片接触的基底平面尺寸为38mm*38mm,可以完全覆盖主流桌面级CPU的顶盖面积,不会出现热源覆盖不全导致的散热效率下降问题;卡扣的下压行程经过精准计算,安装后可以给散热基底提供稳定的下压力,保证导热介质可以均匀填充在基底与芯片顶盖之间的微小缝隙中,同时不会因为下压力过大导致芯片顶盖、PCB板出现受压损伤。

  实际使用过程中,这套结构的风扇转速区间设定在1800-2800转,采用PWM调速设计,可以根据芯片的实时温度自动调整转速,在低负载场景下转速降低,运转噪音控制在22分贝以内,不会对用户造成明显的噪音干扰,高负载场景下转速拉满,可以满足65W TDP以内处理器的全负载散热需求,保证芯片长时间满负载运行时核心温度控制在安全阈值以内。结构设计上还做了防呆处理,四个卡扣的位置做了不对称标识,用户安装时不需要刻意分辨方向,对准孔位即可安装,避免装反导致的接触不良问题;鳍片的边缘做了钝化处理,没有尖锐的毛刺,安装时不会划伤操作人员的手部;风扇与鳍片之间采用钢丝卡扣固定,不需要螺丝锁附,后期如果风扇出现损坏,用户可以自行拆卸更换同规格的风扇,延长整套散热结构的使用寿命。
