农用秸秆饲草切割处理设备三维设计

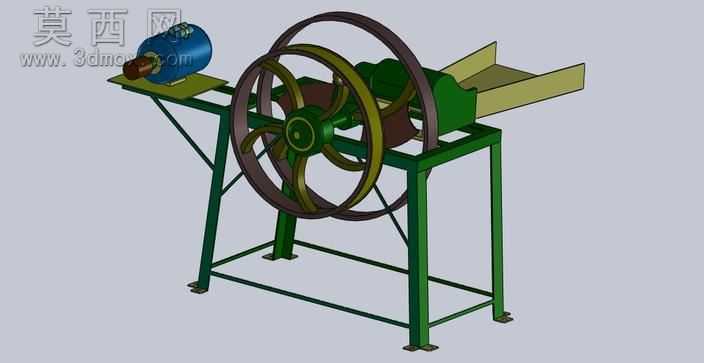

本模型为农用饲草切割设备，采用SolidWorks完成全参数化三维建模，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的装配关系与运行逻辑。模型渲染阶段采用哑光金属材质模拟机架的方钢结构，还原钢材表面的细微磨砂质感，对传动轮组采用双色材质区分，大直径带轮外圈做深褐色橡胶质感处理，轮辐部分做暗绿色漆面处理，与机架主体色调保持统一，驱动电机部分采用亮蓝色漆面材质搭配深棕色轴端部件，进料导槽做浅黄绿色哑光材质模拟镀锌薄钢板的视觉效果，整体渲染光影柔和，清晰区分各部件的材质属性与边界。结构设计上，设备采用方钢焊接式立式机架，底部设置方形支撑脚保证放置稳定性，机架上方一侧固定驱动电机，通过带传动连接主轴上的大直径飞轮式带轮，带轮同轴安装切割刀盘，刀盘外侧设置半包围式防护壳体，壳体上方衔接倾斜式进料导槽，待切割的干草、秸秆类物料可沿导槽送入切割腔，由高速旋转的刀盘完成切段作业，带轮的大直径设计兼具飞轮储能作用，可有效降低切割作业时的电机负载波动，提升运行稳定性。设计思路围绕小型农户饲草处理需求展开，整体结构简单可靠，传动路径短，维护便捷，无复杂电控结构，适配农村地区的使用场景，建模过程中对各连接部位的螺栓、焊接点位均做了细节还原，装配体约束完整，可直接用于工程出图、运动仿真演示或农机设计参考，各部件均为可编辑参数化特征，支持根据实际加工需求调整尺寸参数，适配不同的切割效率与出料长度要求。
