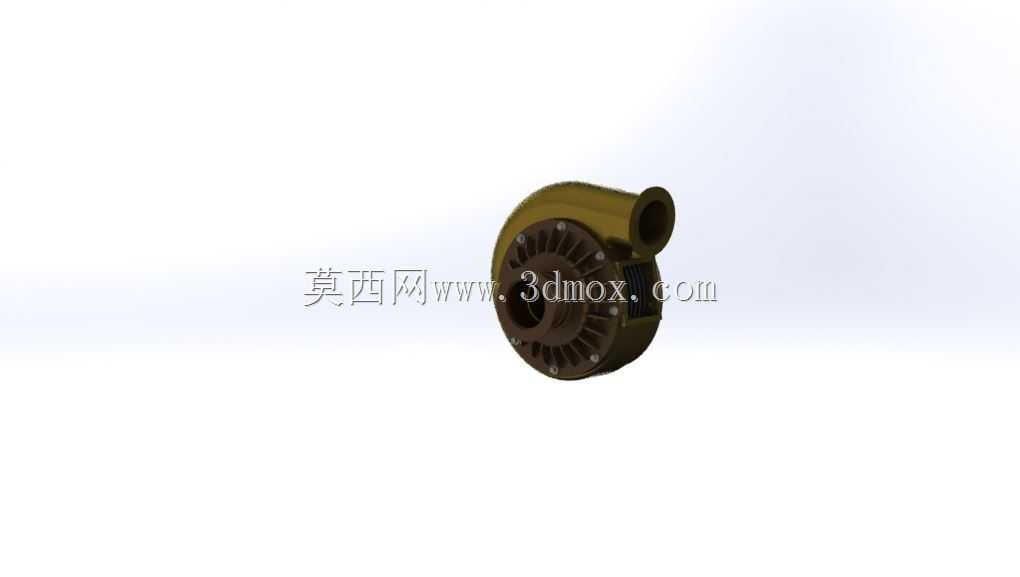

侧置出口径向叶轮涡轮泵结构设计

在流体输送系统的实际选型与结构设计工作中，涡轮泵的结构合理性直接决定整套流体回路的运行效率与维护成本，这款侧置出口的径向叶轮涡轮泵结构，在小流量高扬程的工况场景下有着非常明确的适配性。从实际应用场景来看，这类结构的涡轮泵常被用在小型工业冷却循环回路、实验室流体输送装置、小型增压供水支路中，相比普通离心泵，它的叶轮结构可以在更小的体积下实现更高的输出压头，适合安装空间受限但对流体压力有明确要求的设备配套场景。

从设备实际用途出发，这款涡轮泵的核心作用是通过叶轮的高速旋转，对进入泵腔的流体施加离心作用力，将流体的动能逐步转化为压力能，最终通过侧置的切向出口将增压后的流体输送到目标管路中。不同于轴向出口的泵体结构，切向侧出的出口设计可以最大程度减少流体在出口段的转向损失，让叶轮甩出的高速流体可以更顺畅地进入出口管路，降低局部紊流带来的能量损耗，这一点在小流量高转速的运行工况下优势尤为明显。

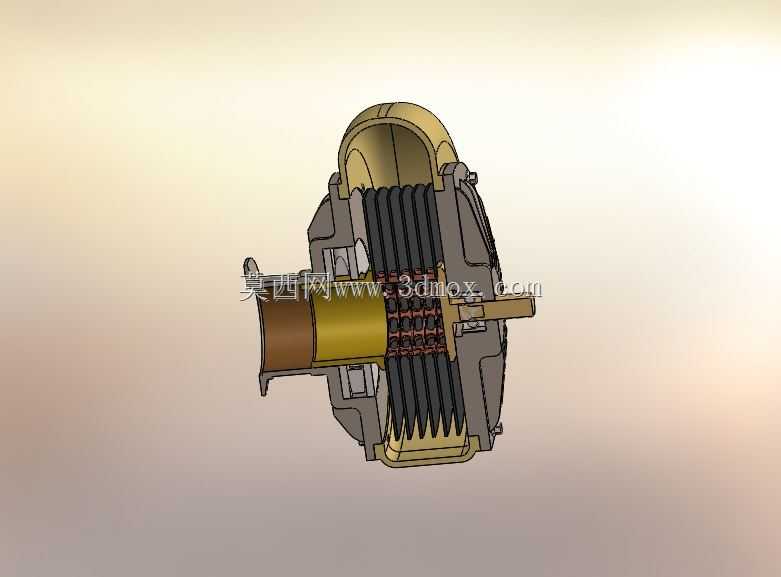

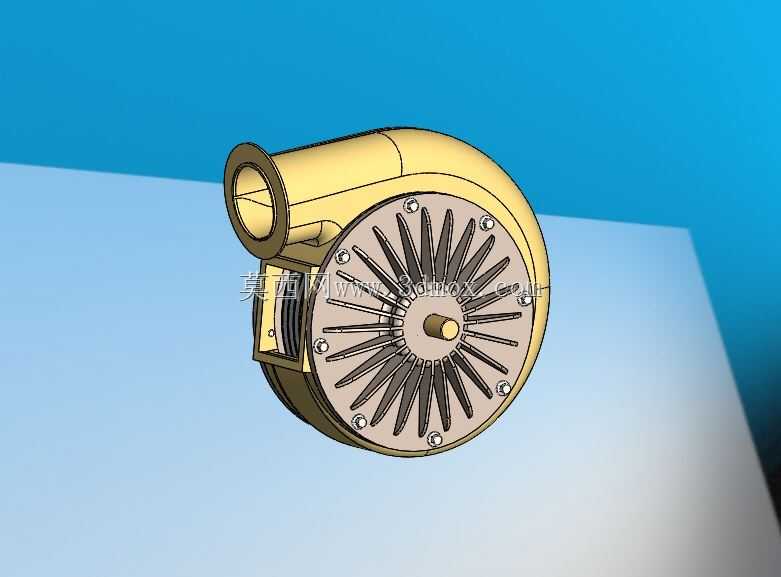

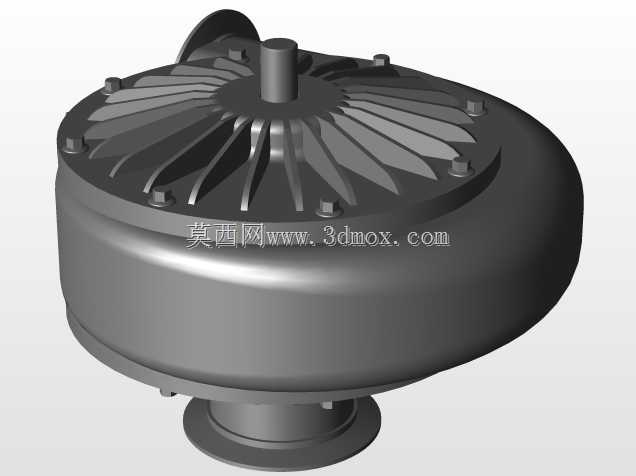

说到产品功能特性，这款涡轮泵的结构设计做了很多贴合实际使用需求的考量。首先是叶轮部分，采用了径向直叶片加中心轮毂的结构，叶片均匀分布在轮毂与轮盘之间，每一片叶片的型线都做了等厚设计，既可以降低加工制造的难度，也能保证流体在叶片流道内的流动均匀性，避免局部流速差过大带来的振动问题。泵壳部分采用了蜗壳式的流道设计，从叶轮外缘开始，流道截面沿着流体旋转方向逐步扩大，能够平稳地将叶轮输出的高速流体的动能转化为压力能，减少水力冲击。泵体的端盖部分采用了周向均布的螺栓紧固结构，螺栓位置沿着端盖外圈均匀排布，能够保证密封面的压紧力均匀分布，避免运行过程中出现密封渗漏的问题，端盖中心预留了轴伸孔位，可以直接和驱动电机的输出轴连接，不需要额外加装复杂的传动连接结构，缩短了整机的轴向安装尺寸。

从设计思路的角度来说，这款涡轮泵在建模阶段就优先考虑了结构的工艺性与装配便利性。首先是泵壳的进出口设计，进口采用了轴向直入的结构，流体可以沿着轴向直接进入叶轮中心区域，减少进口段的流体预旋，降低叶轮的入口气蚀风险；出口采用了标准的圆管接口结构，接口的外径与壁厚尺寸都匹配常规的管路连接标准，可以直接和同规格的金属管路或者软管进行对接，不需要额外制作过渡转接头。在内部间隙的设计上，叶轮端面和泵壳、端盖之间预留了合理的运行间隙，既可以避免高速旋转过程中叶轮和壳体发生刮蹭，也不会因为间隙过大导致流体回流过多，降低泵的容积效率。端盖上的螺栓孔采用了沉孔设计，螺栓紧固之后端头不会突出端盖表面，既可以让整机的外表面更规整，也能避免安装过程中突出的螺栓和周边设备发生干涉。

关于外形尺寸与安装边界，这款涡轮泵的整体结构非常紧凑，泵体的最大外轮廓是蜗壳的圆形外缘，轴向尺寸主要由泵壳厚度、叶轮宽度和端盖厚度组成，整体的径向尺寸远小于同参数的普通离心泵，适合在安装空间局促的设备内部进行布置。安装时需要注意，驱动轴的对中精度要控制在合理范围内，因为叶轮直接安装在驱动轴上，轴的径向跳动过大会导致叶轮和泵壳的间隙不均匀，严重时甚至会出现刮蹭磨损。进出口的连接位置需要预留足够的管路操作空间，侧置出口的方向可以根据实际安装需求在装配阶段进行调整，只要松开周向的紧固螺栓，转动泵壳到合适的角度之后再重新紧固螺栓即可，不需要对泵体结构做额外修改。另外，泵体底部可以根据实际使用需求加装安装支架，支架的连接位可以设置在泵壳的下方平面上，不会和内部流道发生干涉，保证泵体运行时的稳定性，减少振动向周边设备的传递。

在实际的结构建模过程中，这类涡轮泵的建模需要重点关注叶轮叶片的角度分布、蜗壳流道的截面变化规律，以及密封位置的尺寸配合，这些细节直接决定后续仿真分析的结果准确性，也会影响实际加工出来的产品的运行性能。对于从事流体设备结构设计的从业者来说，这类紧凑式涡轮泵的结构可以作为小流量增压泵设计的参考基础，根据实际的工况参数调整叶轮直径、叶片数量、流道截面尺寸，就可以快速衍生出适配不同流量、扬程需求的同系列产品，大幅缩短新产品的开发周期。
