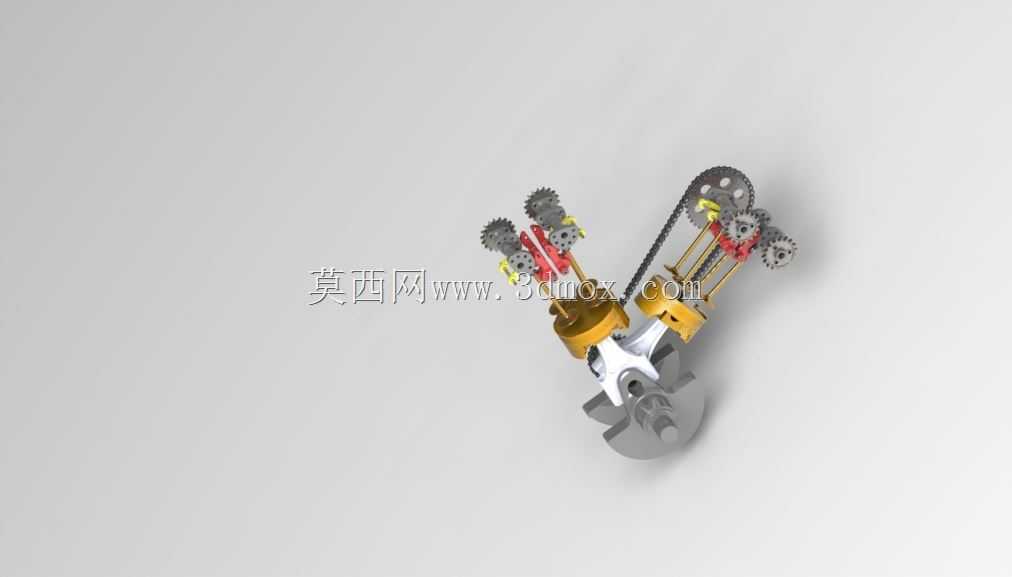

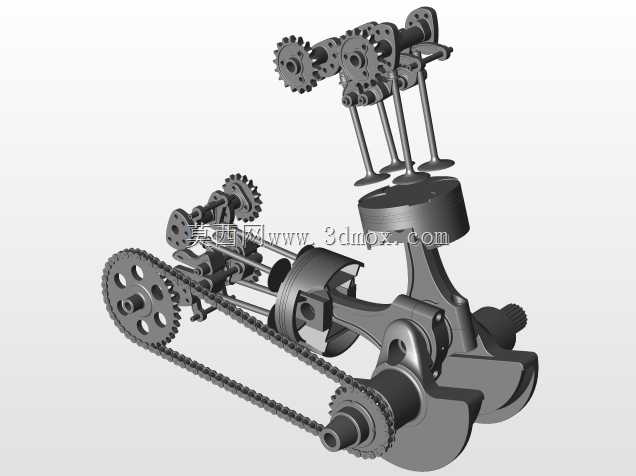

单缸内燃机配气与曲柄连杆传动结构

这套结构完整还原了单缸内燃机核心运动单元的传动逻辑，覆盖从正时动力输入到气门启闭、活塞往复运动的全链路传动关系，可直接用于小型动力设备的原理验证、教学演示以及非标动力单元的结构参考。从实际应用场景来看，这类结构广泛适配小型通用汽油机、摩托车发动机、小型农机动力单元以及航模动力装置的前期设计验证，能够直观呈现内燃机做功循环中各部件的运动时序匹配关系，帮助设计人员快速排查正时错位、气门干涉、传动卡滞等常见结构问题。设计过程中优先保证了正时传动的精度匹配，曲轴端的正时链轮通过链条驱动凸轮轴端的齿轮组，齿轮组的传动比严格对应四冲程发动机的曲轴与凸轮轴2:1的转速关系，确保气门启闭时刻与活塞上下止点位置完全匹配，避免出现气门撞活塞的致命结构问题。配气机构部分采用顶置气门布局，凸轮轴通过齿轮组获得动力后，通过凸轮型线驱动挺柱、推杆完成气门的周期性启闭，进排气门的升程、开启持续角都在结构中预留了调整空间，设计人员可根据不同排量、不同功率需求调整凸轮型线参数，适配不同的动力输出特性。曲柄连杆部分采用整体式曲轴搭配分体式连杆结构，曲轴平衡块的配重经过初步匹配，能够抵消活塞往复运动产生的一阶惯性力，降低整机运行过程中的振动水平，活塞销与连杆小头、连杆大头与曲轴曲柄销的配合间隙都按照通用内燃机的装配公差预留，可直接用于后续的公差分析与装配仿真。从安装边界来看，整套结构的横向安装空间集中在曲轴轴向两端的轴承位，纵向空间覆盖从曲轴箱底部到气门室顶部的完整高度，正时链条的张紧结构预留了独立安装位，不需要额外改动主体结构即可加装自动张紧器，适配不同转速工况下的链条张紧需求。齿轮传动部分的啮合间隙按照0.1-0.2mm的侧隙标准设计，既保证高速运转时不会出现齿轮卡滞，也能避免间隙过大产生的传动噪音与正时误差。整套结构没有冗余的装饰性部件，所有外露结构都对应实际的功能需求，比如曲轴输出端的花键结构直接用于连接动力输出端的离合器或者皮带轮，凸轮轴端的齿轮预留了额外的驱动接口，可用于驱动机油泵、分电器等附属部件，完全贴合实际内燃机的功能扩展需求。
