公共建筑模块化阀组安装基座结构设计

　　在民用与商用公共建筑的机电配套系统中，阀组的集成安装一直是管线综合排布阶段的核心管控节点，尤其是暖通空调、给排水、消防水系统的分支管路交汇处，传统分散式阀件安装往往需要占用大量管井空间，现场焊接、螺纹连接的作业量极大，后期运维排查故障时也需要逐一拆解管路，作业效率极低。本次设计的模块化阀组安装基座，正是针对公共建筑管井空间紧凑、阀组排布密集的实际场景开发，将多回路阀件的安装位、管路接驳口、操作预留空间整合在同一个基座结构上，出厂前即可完成阀件预装与压力测试，现场仅需要对接主供回水管路即可完成装配，大幅压缩现场施工周期。

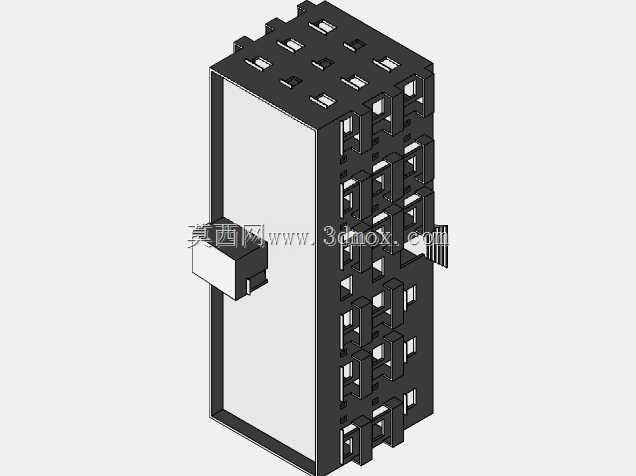

　　从结构设计思路来看，整个基座采用框架式承载结构，主体承载面预留了标准化的阀件安装卡槽，不同通径、不同功能的阀件可以根据管路回路的设计需求直接卡装定位，不需要额外焊接安装支架，基座侧面预留的多组接驳口采用统一的端面密封结构，对接管路时仅需要通过紧固件压合密封垫即可完成连接，避免了现场套丝、焊接带来的密封隐患。基座顶部的排布结构经过多轮管线碰撞校验，每一个阀件的操作手柄预留转动空间都经过实际模拟，安装完成后任意一个阀件的开关操作都不会被相邻阀件、管路遮挡，运维人员在管井内站立即可完成所有阀件的状态切换，不需要探身或者拆解周边部件。

　　考虑到公共建筑管井内的潮湿环境，基座的所有结构棱边都做了圆弧过渡处理，没有尖锐的毛刺棱角，避免安装运维过程中划伤施工人员，同时结构表面预留了均匀的防腐涂层附着位，后期做镀锌或者喷塑处理时不会出现积液、涂层不均的问题。在安装边界的尺寸控制上，整个基座的进深尺寸严格匹配常规公共建筑管井的预留安装空间，安装完成后基座背面与管井墙面预留足够的管线走管间隙，正面操作面与管井检修门的距离满足单人操作的最小空间要求，不需要额外扩大管井的预留尺寸，不会对建筑的土建结构设计提出额外要求。基座侧面预留的固定孔位采用长圆孔设计，现场安装时可以根据实际的预埋螺栓位置微调基座的固定位置，抵消土建施工阶段的预埋位置误差，降低现场安装的对位难度。不同于工业场景的阀组基座，这款针对公共建筑开发的结构在设计时特意考虑了多回路并行排布的需求，单块基座最多可以集成八组同规格或者不同规格的阀件，相邻阀件的管路接口间距统一，后期如果需要调整回路数量，仅需要在对应卡槽位置加装阀件或者封堵 unused 接口即可，不需要更换整个基座，适配公共建筑后期功能调整带来的管路改造需求。基座上预留的标识卡槽可以插入对应回路的功能标识牌，运维人员不需要对照竣工图纸即可快速识别每个阀件对应的管控区域，大幅降低故障排查的时间成本。

　　从结构强度来看，整个基座的承载框架采用等强度设计，在阀件安装、管路充水带压的工况下，结构的最大变形量控制在密封件允许的形变范围内，不会因为长期带压运行出现接口渗漏的问题，同时框架的镂空设计既减轻了整体重量，方便现场搬运安装，也避免了管井内结露积水在基座表面积存，减少结构锈蚀的风险。在实际项目的应用验证中，采用这种集成式阀组基座的管井，现场阀组安装的作业时间相比传统分散安装方式缩短了六成以上，现场的焊工作业量减少了九成，基本消除了现场焊接带来的火灾隐患，同时后期的运维检修效率也有明显提升，尤其是在写字楼、商业综合体这类管线密集、运维要求高的公共建筑场景中，这种集成化的阀组安装结构能够很好地平衡安装效率、运维便利性与空间利用率的需求。
