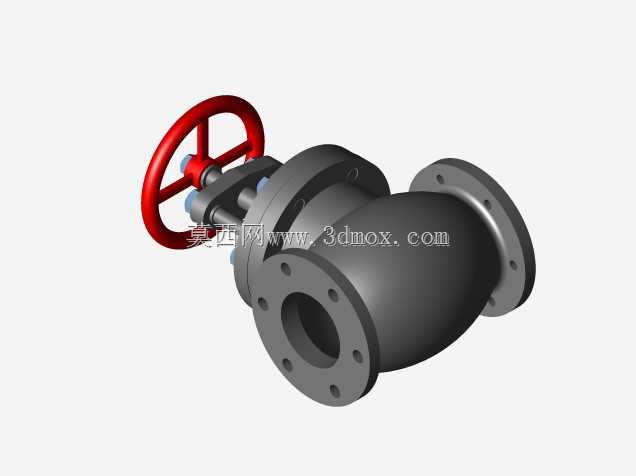

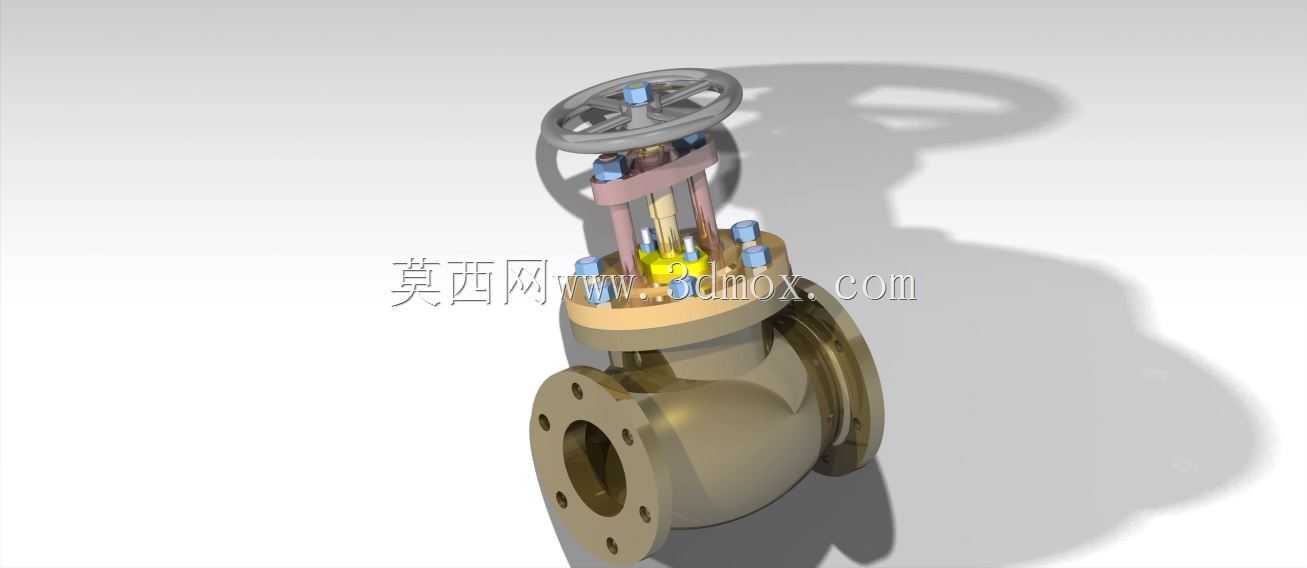

法兰连接手动截止阀完整装配结构

在石油化工、市政给排水、热力输送、工业流体管线系统中，手动法兰截止阀是应用占比极高的截断类阀件，核心作用是实现管路内介质的通断控制，相比闸阀其密封面受介质冲蚀磨损更小，调节精度更优，适合需要频繁启闭、对截断密封性有较高要求的中低压管线场景。这套装配结构完整还原了法兰式截止阀的全部组成部件，从手轮操作端到阀体流道端，每一处配合关系都按照实际工程装配逻辑搭建，所有零件均赋予了对应工程材质，可直接用于装配干涉检查、工程出图参考、阀组布局模拟等设计环节。

从结构设计逻辑来看，该截止阀采用直通式流道布局，进出口端为标准法兰连接结构，法兰盘上的螺栓孔位置、密封面凸台尺寸均匹配通用管路法兰安装规范，安装时可直接与同压力等级的管线法兰对接，无需额外加工转接结构。操作端采用轮辐式手轮结构，手轮与阀杆通过方榫配合传递扭矩，阀杆部分设置了梯形传动螺纹，将手轮的旋转运动转化为阀瓣的直线升降运动，实现阀瓣与阀座密封面的贴合与分离。阀盖与阀体之间采用法兰螺栓紧固，中间设置密封垫片填充配合间隙，避免介质从结合面泄漏；阀杆穿出阀盖的位置设置了填料密封结构，通过填料压盖压紧柔性填料，封堵阀杆与阀盖之间的间隙，防止介质沿阀杆轴向泄漏，这部分结构在建模时完整还原了填料腔的深度、压盖的压紧行程，可直观展示密封件的压缩量范围。

在实际选型应用中，这类截止阀通常安装在管线的关键截断节点，比如换热设备进出口、泵组出口端、分支管线起始端，安装时需注意介质流向与阀体上标注的箭头方向一致，即低进高出，这样的流向设计可让介质从阀瓣下方进入阀腔，阀门关闭时填料腔不承受介质压力，既能降低阀杆密封的泄漏风险，也能在阀门关闭状态下更换填料组件。模型中阀瓣与阀座的密封面采用锥面配合结构，相比平面密封其接触比压更大，密封可靠性更高，同时阀瓣设置了导向结构，避免升降过程中出现偏磨，保证密封面均匀贴合。

从安装边界尺寸来看，该模型的结构长度、法兰外径、螺栓孔中心距、手轮操作高度、手轮外径均参考通用截止阀的尺寸规范搭建，在做管线三维布局时，可直接导入模型校验安装空间，比如手轮操作所需的侧向空间、阀杆升降的上方预留空间、法兰螺栓紧固所需的扳手操作空间，避免后期现场安装出现空间干涉问题。模型中所有运动部件均按照实际运动关系做了装配约束，转动手轮时可直观看到阀杆带动阀瓣升降的全过程，可用于阀门操作原理演示、新员工结构培训等场景。

在细节设计上，阀体的流道部分做了平滑过渡处理，减少介质流动时的局部阻力损失，降低管线运行时的能耗；阀杆螺母采用铜合金材质嵌装在阀盖支架上，利用铜合金与钢质阀杆的摩擦系数低的特性，降低操作扭矩，同时减少螺纹磨损，延长阀门使用寿命；手轮边缘做了圆弧过渡，避免操作时划伤操作人员，手轮上设置了方向标识，可直观判断阀门的启闭状态。整套模型没有省略任何细小零件，包括连接螺栓、锁紧螺母、密封垫片等标准件都按照实际规格建模，装配层级清晰，可直接拆解查看每个零件的结构形态，对于刚接触阀类设计的工程师来说，可快速理解截止阀的装配顺序与配合关系，在做同类产品改型设计时，可直接参考其结构比例、配合公差选取、密封结构设计思路，缩短设计周期。
