壁挂式非接触刷卡门禁锁结构设计

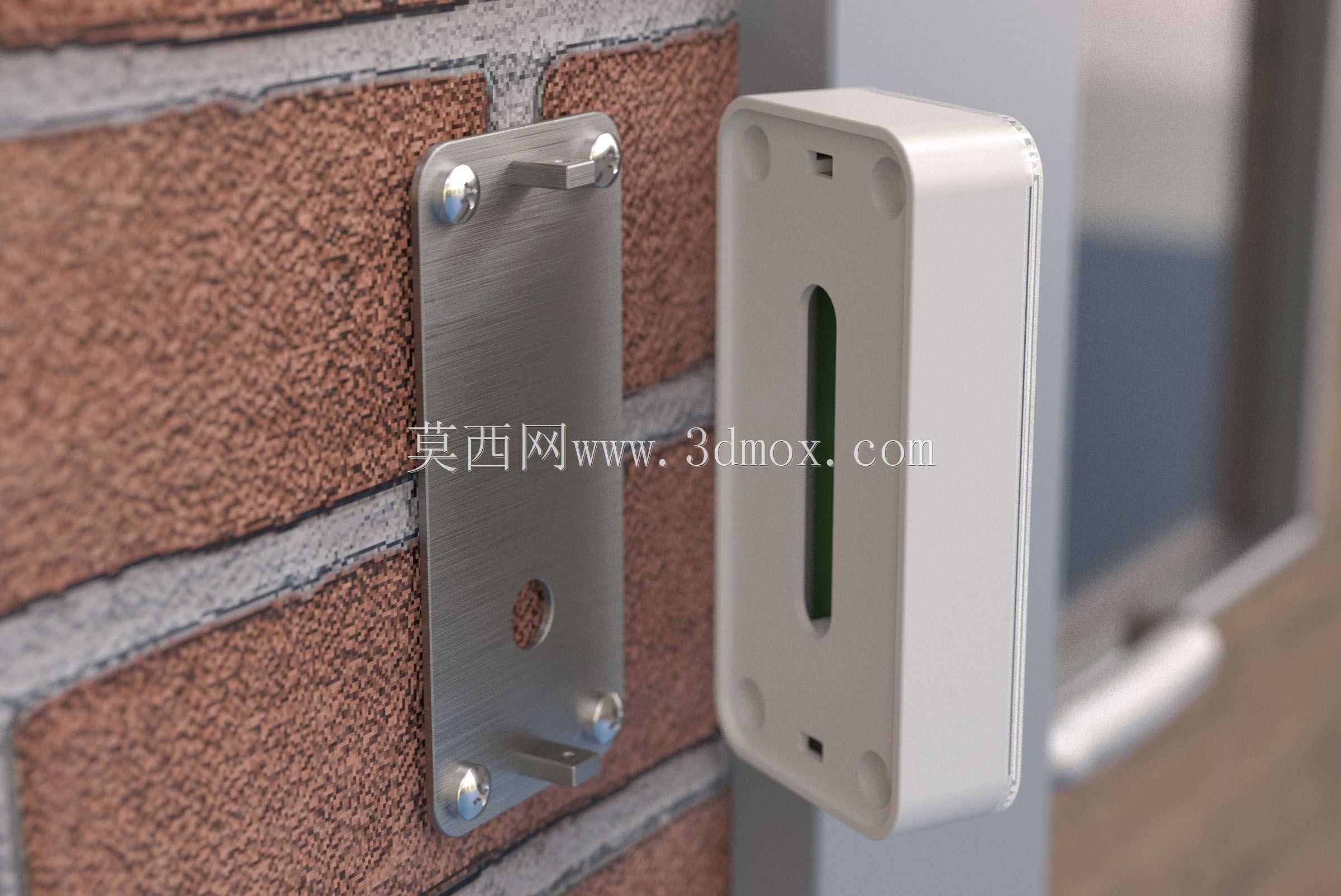

　　在商用办公、园区公共区域、设备间管控这类需要权限分级的出入口场景里，传统外露安装的锁具经常面临私拆、暴力破坏的风险，这款壁挂式非接触刷卡锁的结构设计，核心就是从安装逻辑上解决防拆与现场装配效率的矛盾。从结构布局来看，整套锁具采用分体式封装思路，所有核心功能组件都集成在锁主体内部，配套的壁挂安装支架承担墙体固定与锁止定位的双重作用，锁体外壳内部预留了两个电磁阀的安装位，对应锁止机构的两个锁舌，安装时先将壁挂支架通过膨胀螺丝固定在墙面预设位置，提前穿入供电与信号线缆，线缆接头直接插接在锁主体内部PCB板的对应插座上，不需要在现场做焊接、端子压接这类耗时的工序，能大幅缩短现场施工的时长。

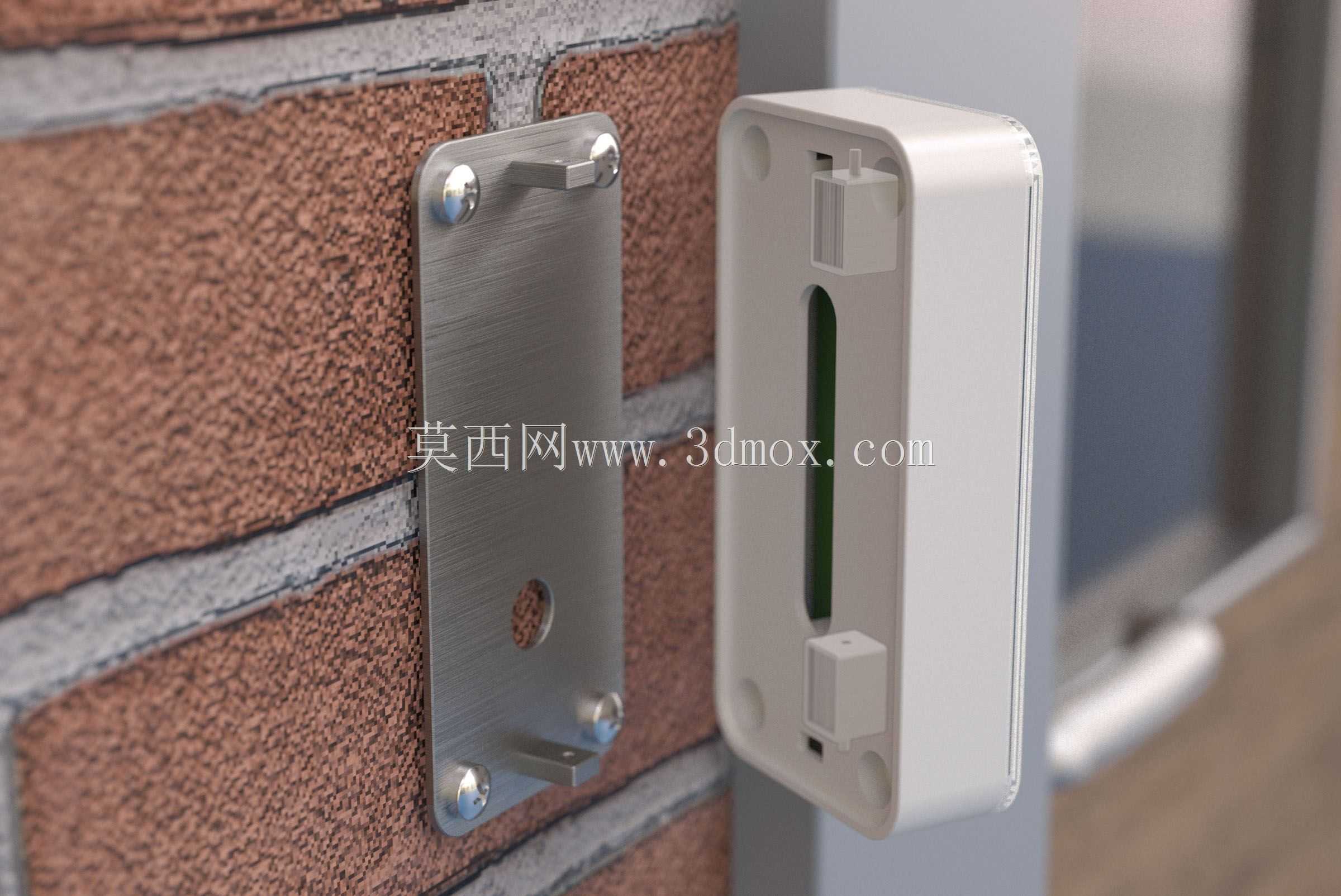

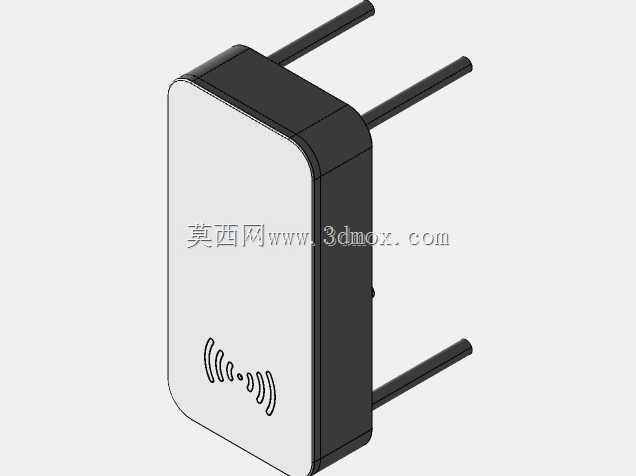

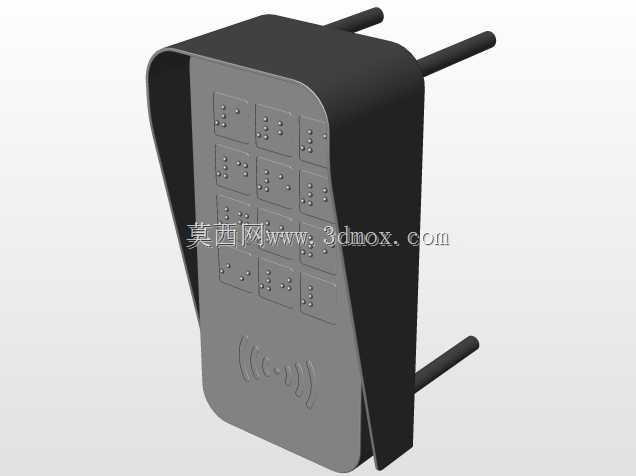

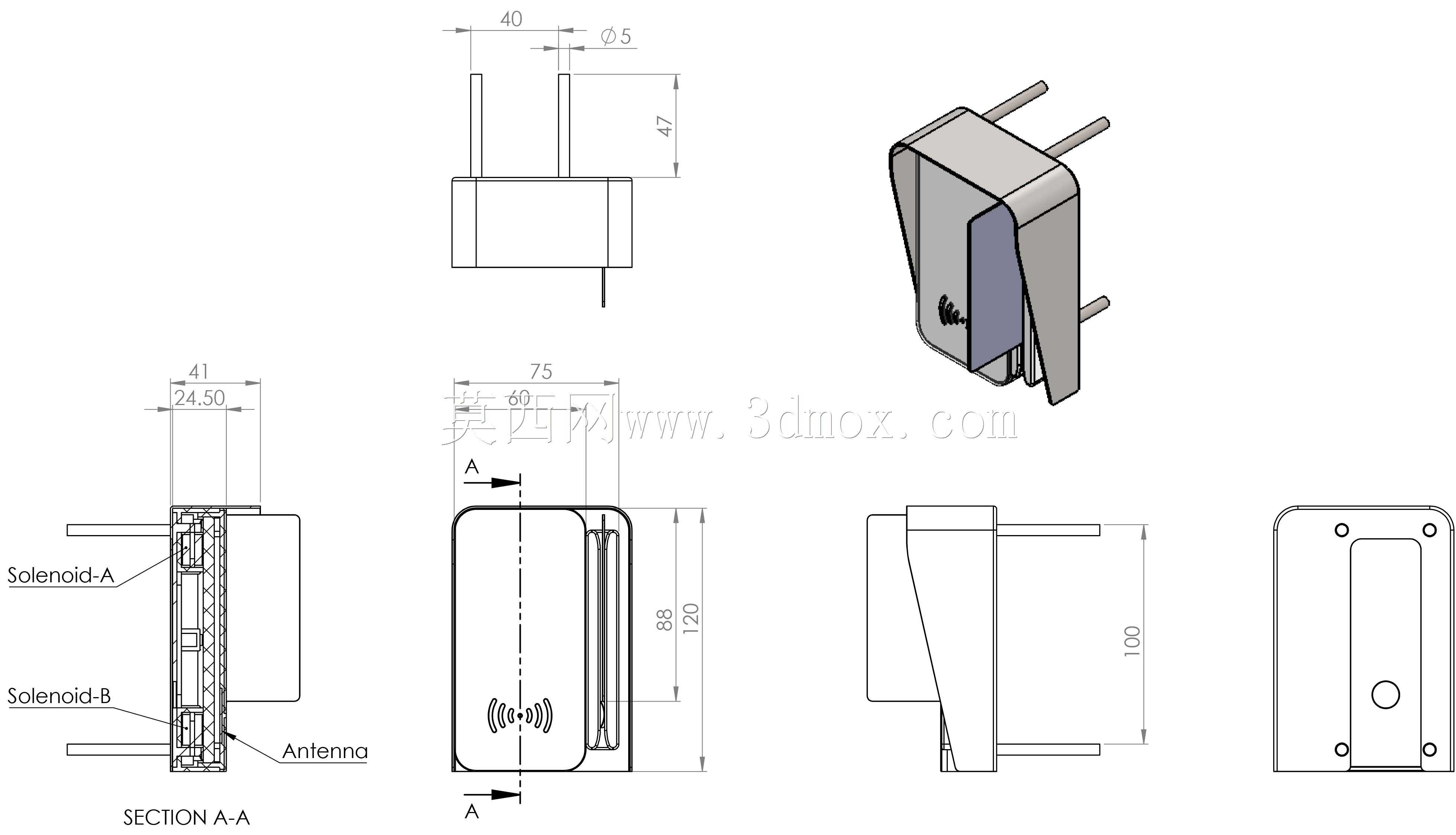

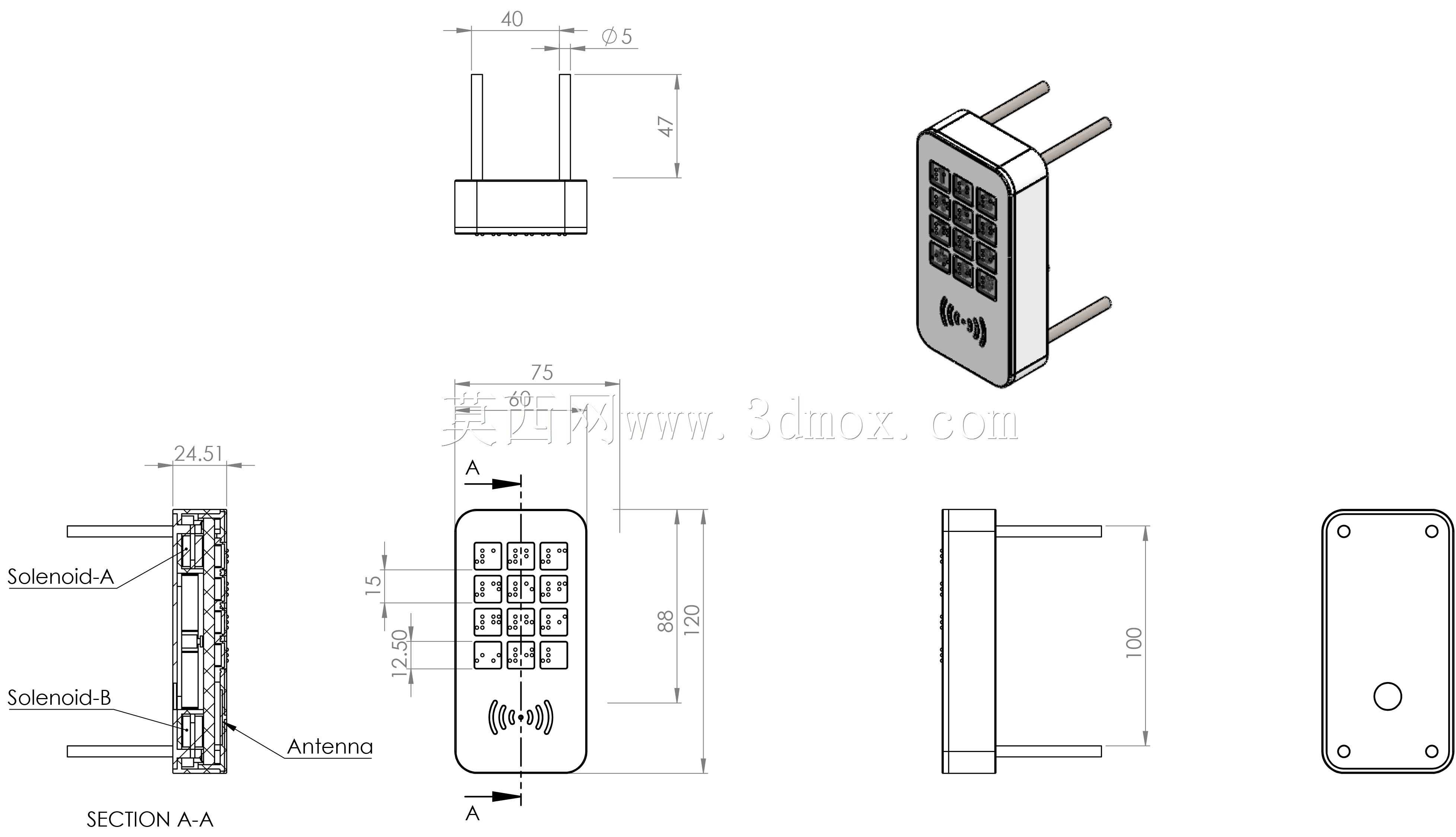

　　锁体放置到壁挂支架上之后，通过刷特制的管理卡就能触发内部螺线管动作，带动锁舌伸出卡入壁挂支架的对应卡槽，完成锁体与支架的锁定，这个状态下除非再次刷管理卡触发解锁，否则从外部无法通过撬动、拉扯的方式将锁体从支架上取下，哪怕锁体外部的面盖被破坏，锁止结构位于壁挂支架与墙面的夹缝之间，没有操作空间去触碰锁止机构，从物理层面阻断了非授权拆卸的可能。从尺寸边界来看，锁主体正面的操作区域宽度为75mm，整体锁体高度150mm，厚度方向突出墙面的尺寸为47mm，背部两个安装插脚的中心间距为40mm，插脚直径0.5mm，安装时墙面需要预留的开孔深度不小于100mm，壁挂支架的固定孔位横向间距24.51mm，纵向的定位尺寸对应锁体背部的定位槽，安装时不需要反复调整对位，插脚对准支架开孔推入即可完成预固定。

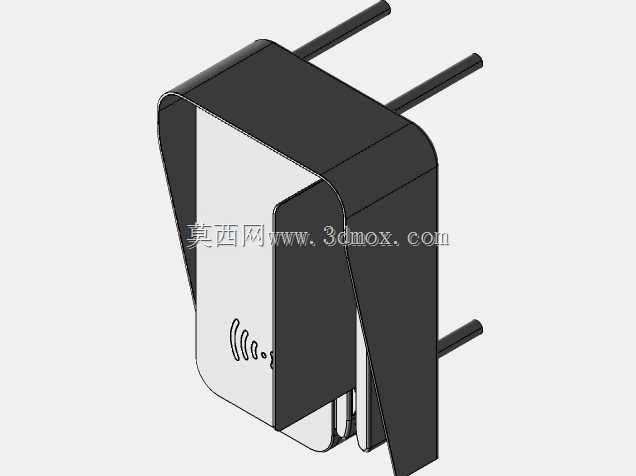

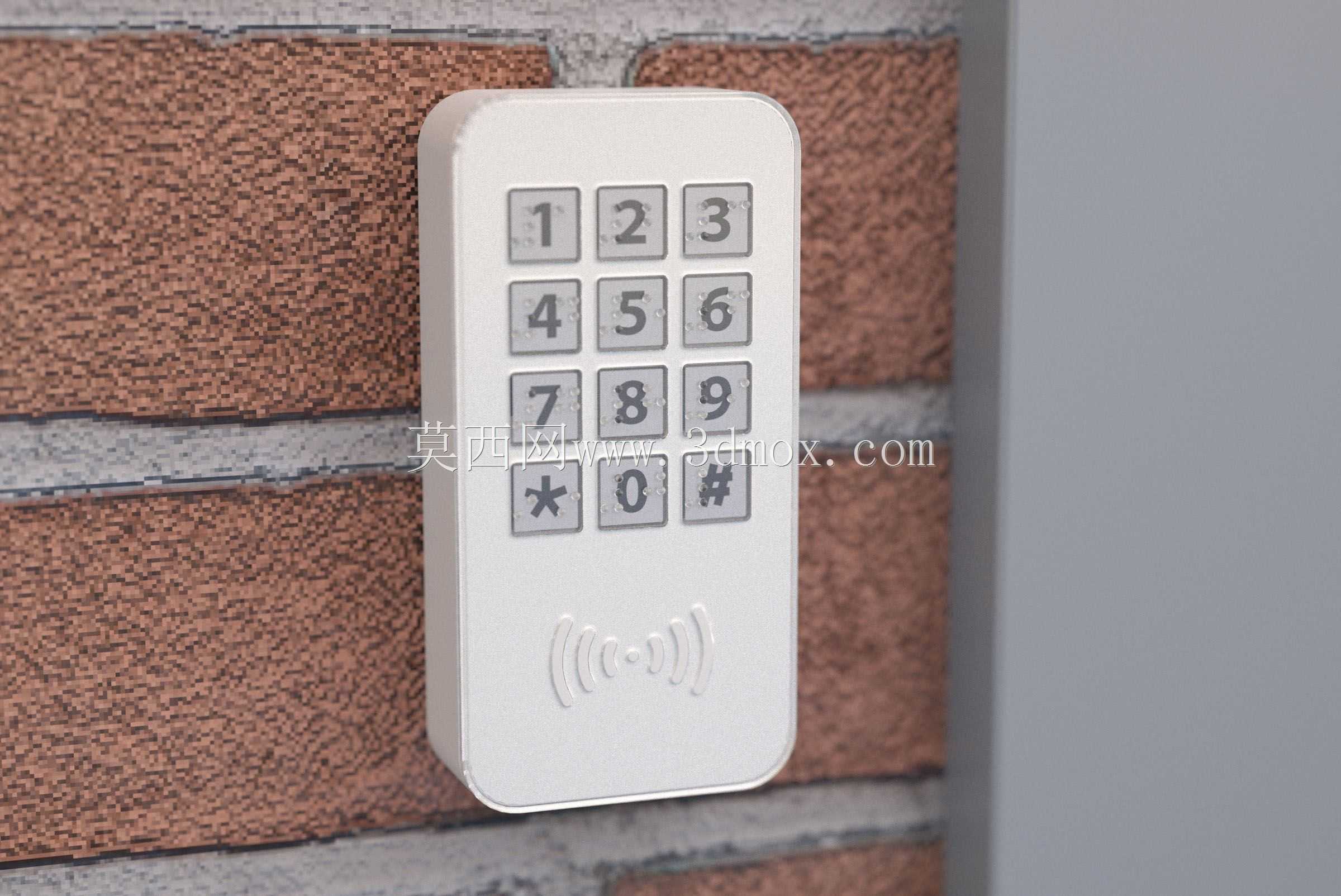

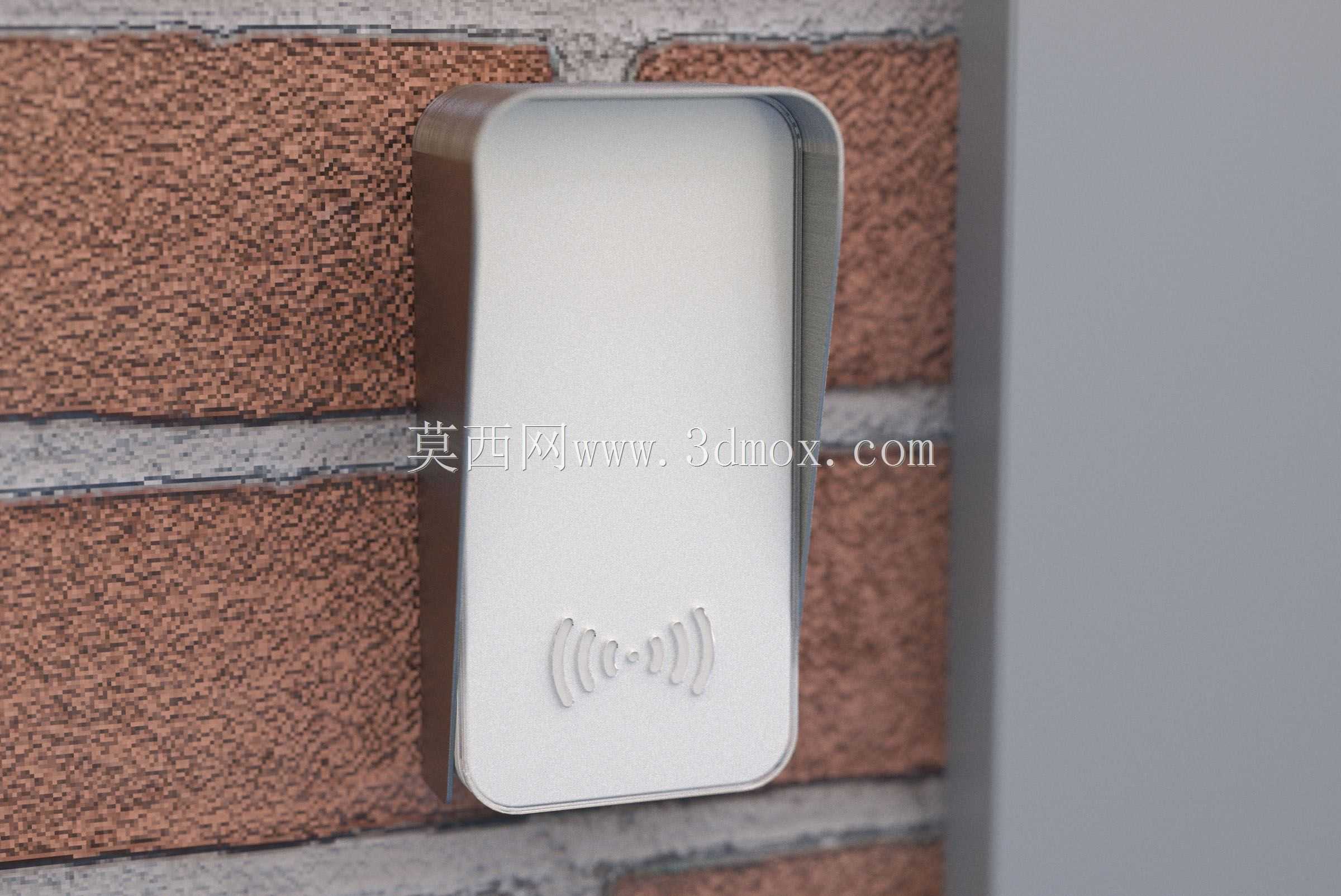

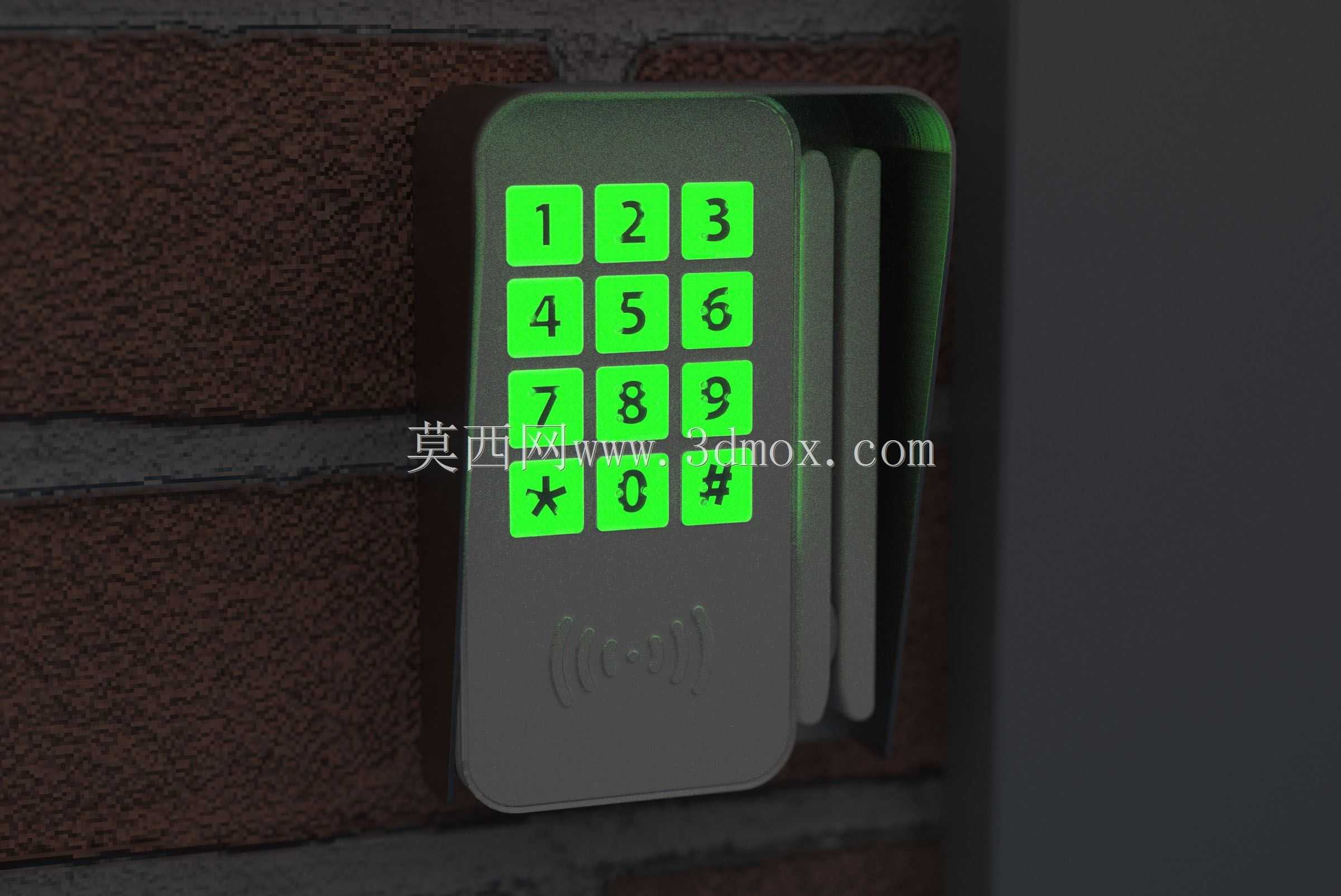

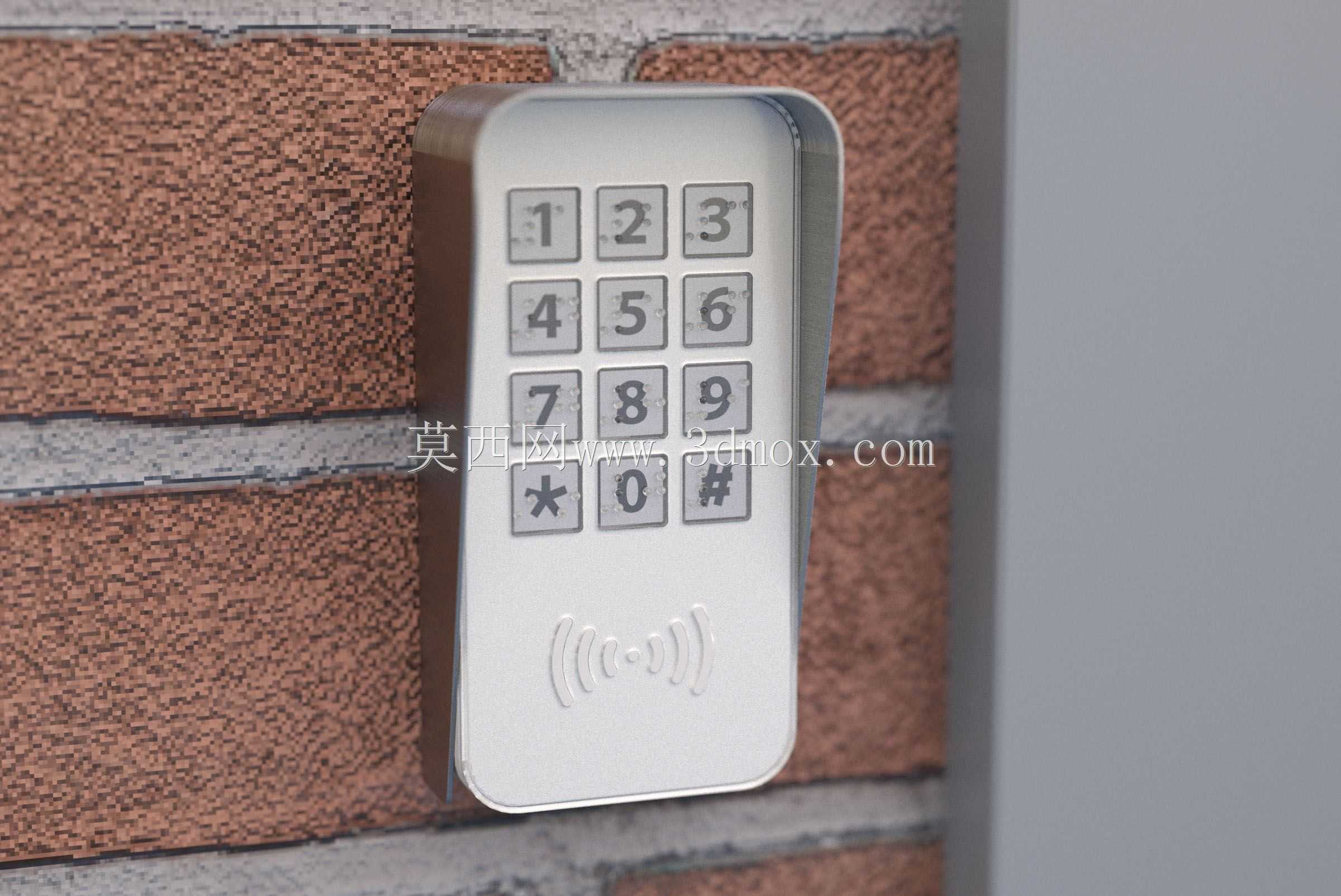

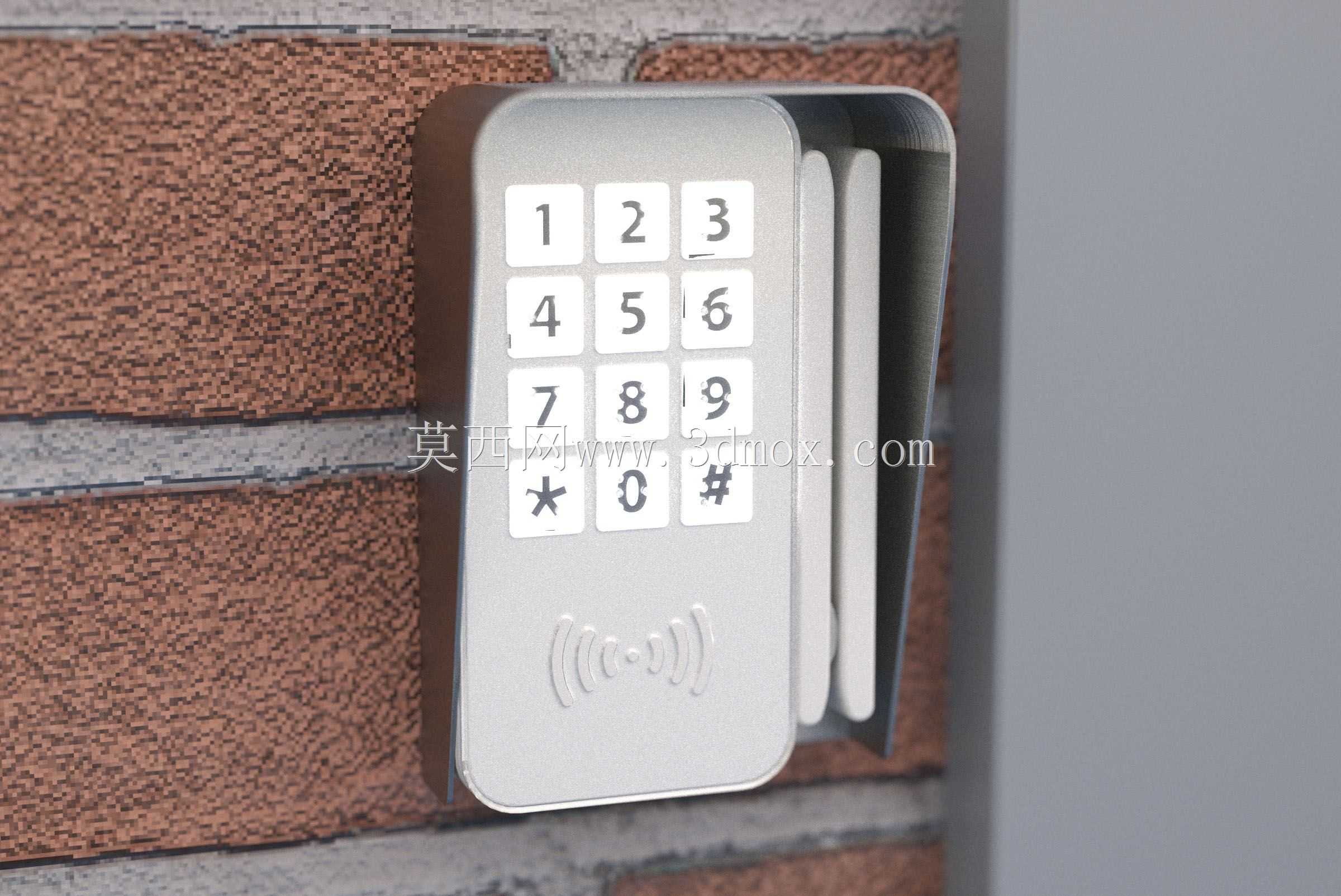

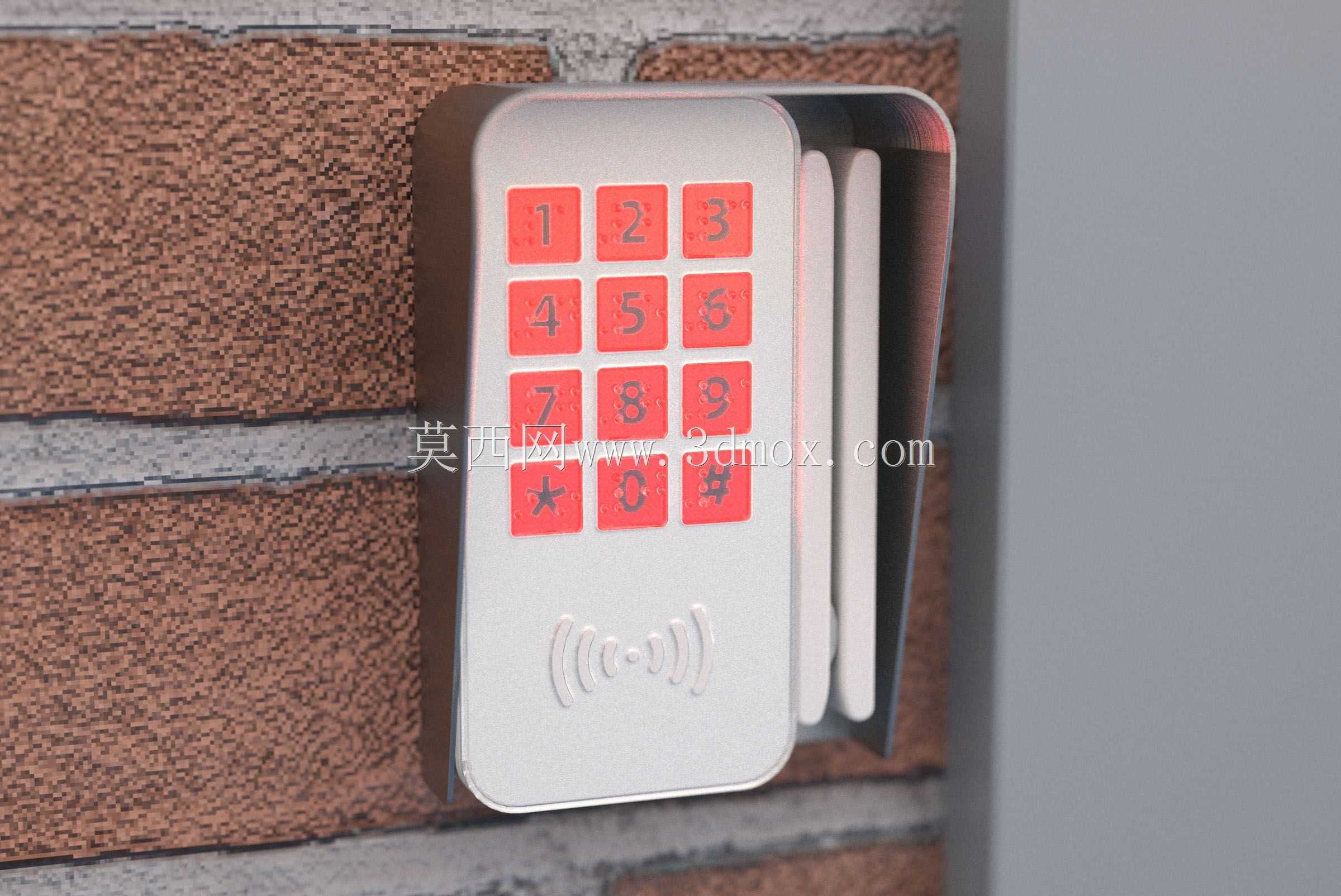

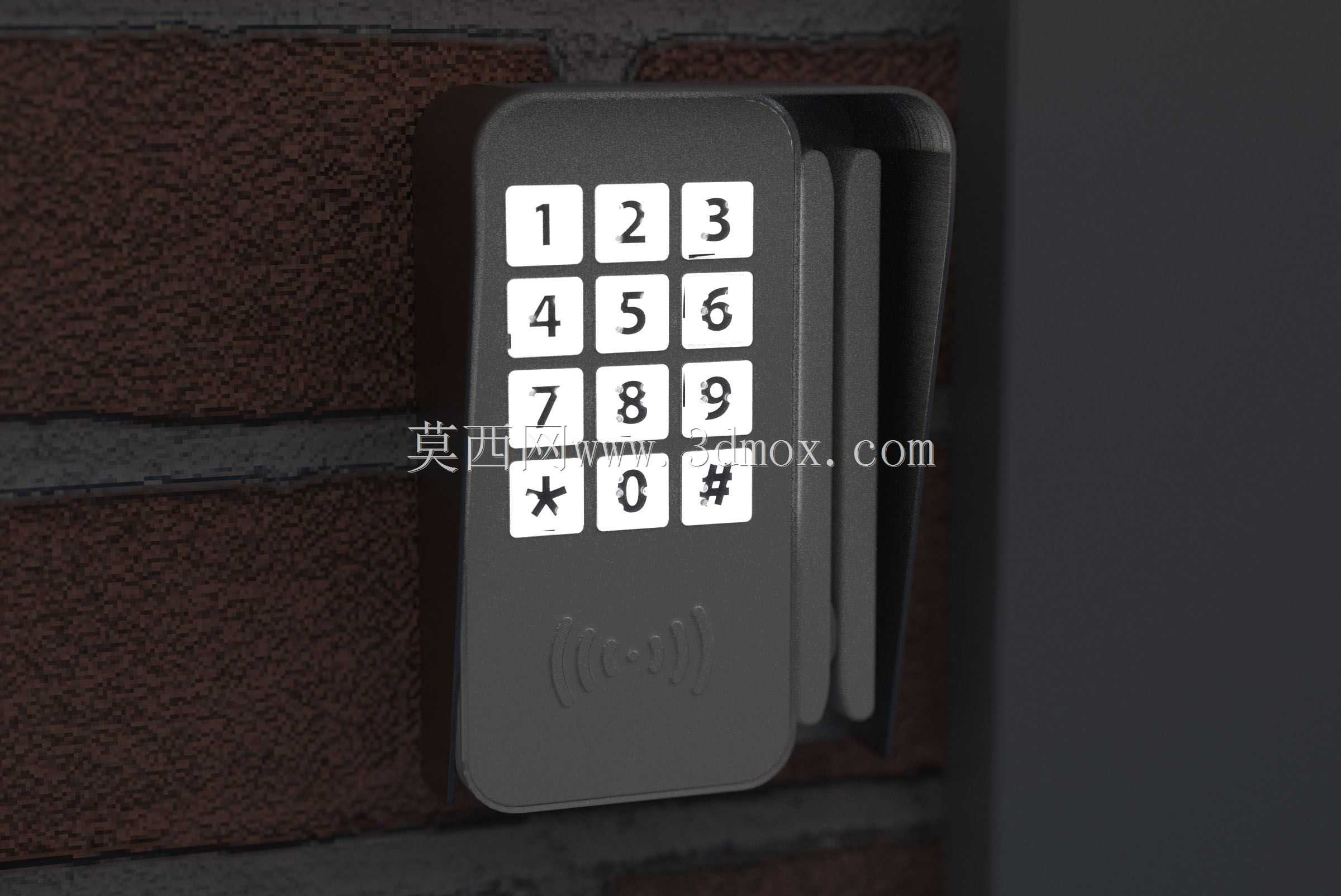

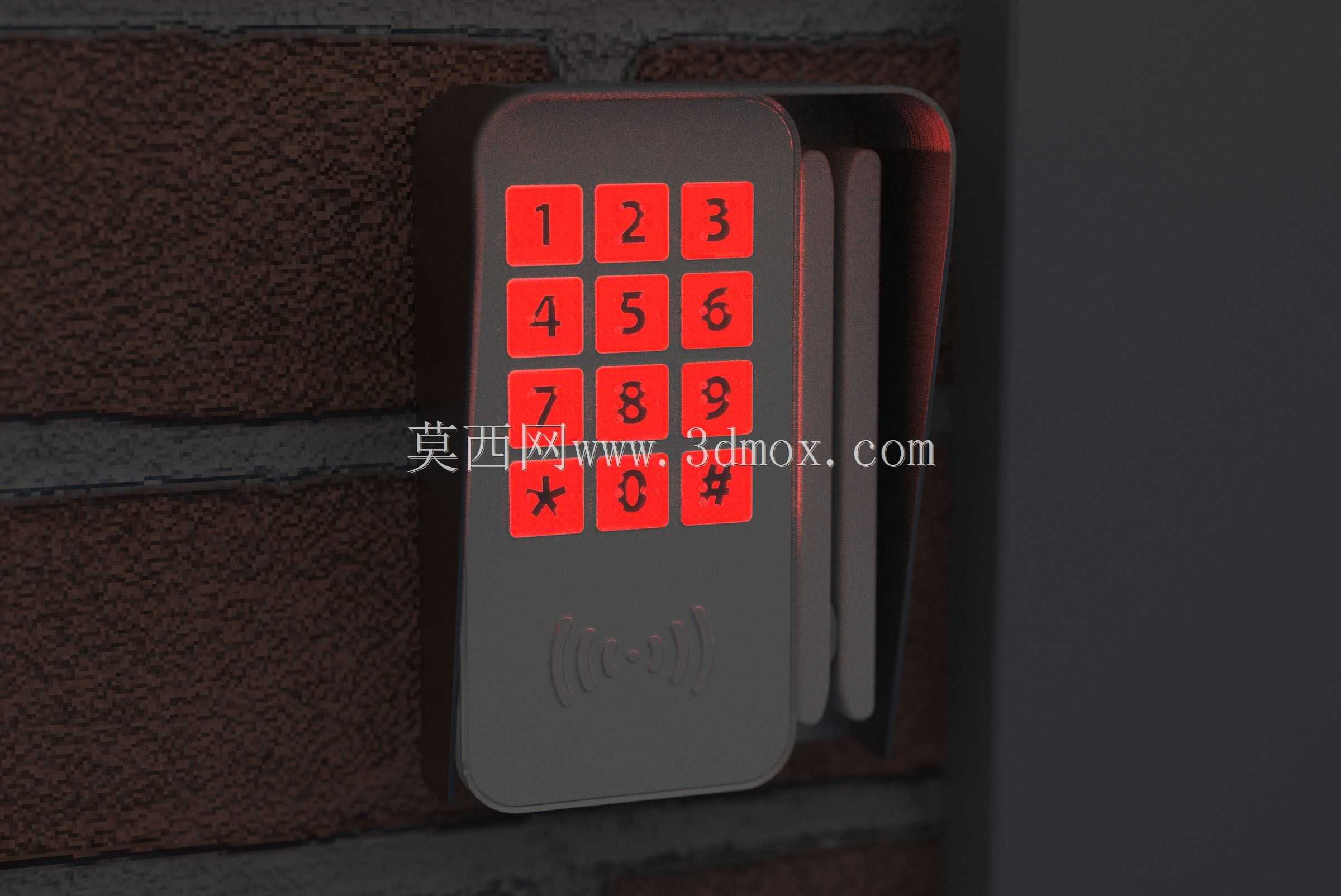

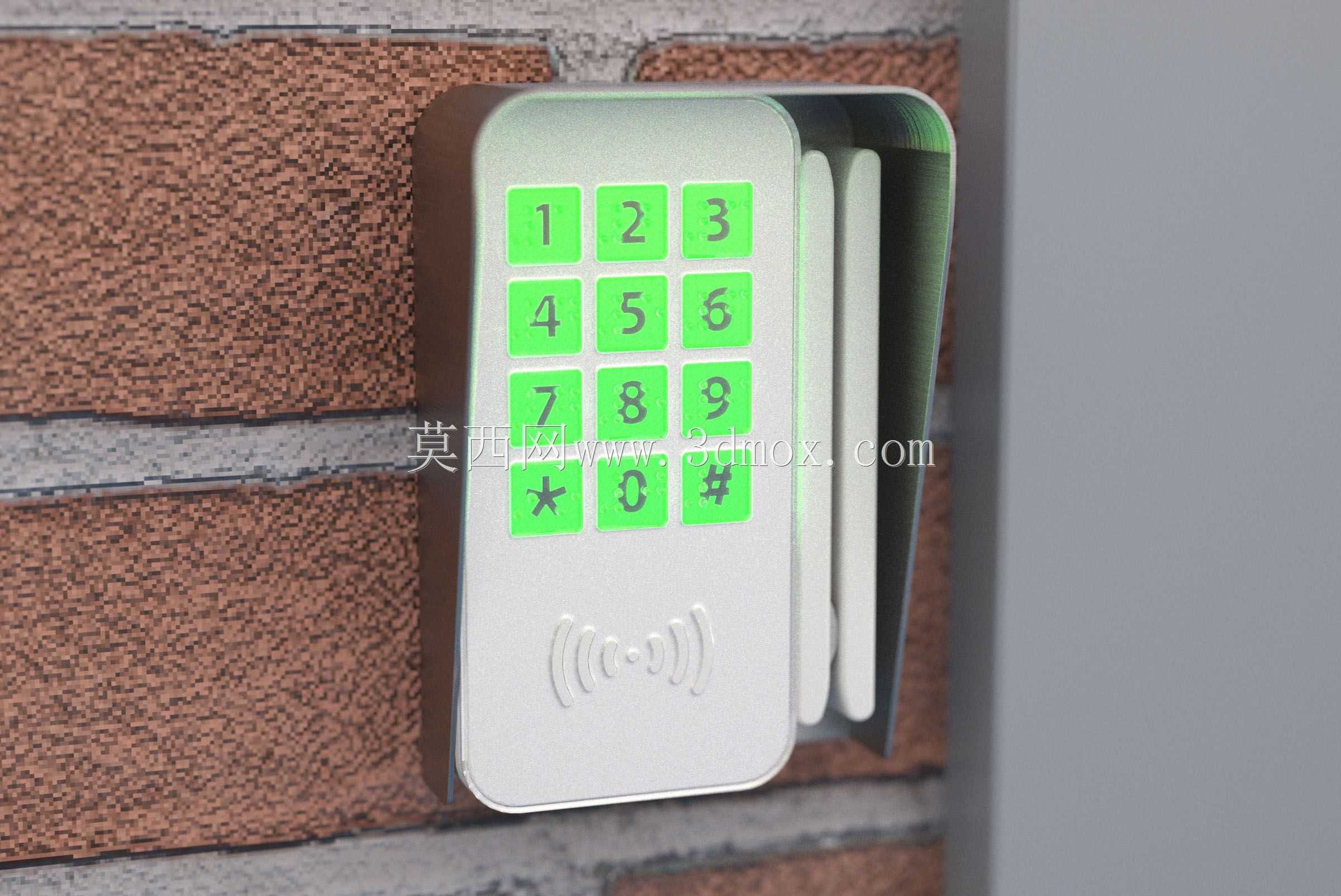

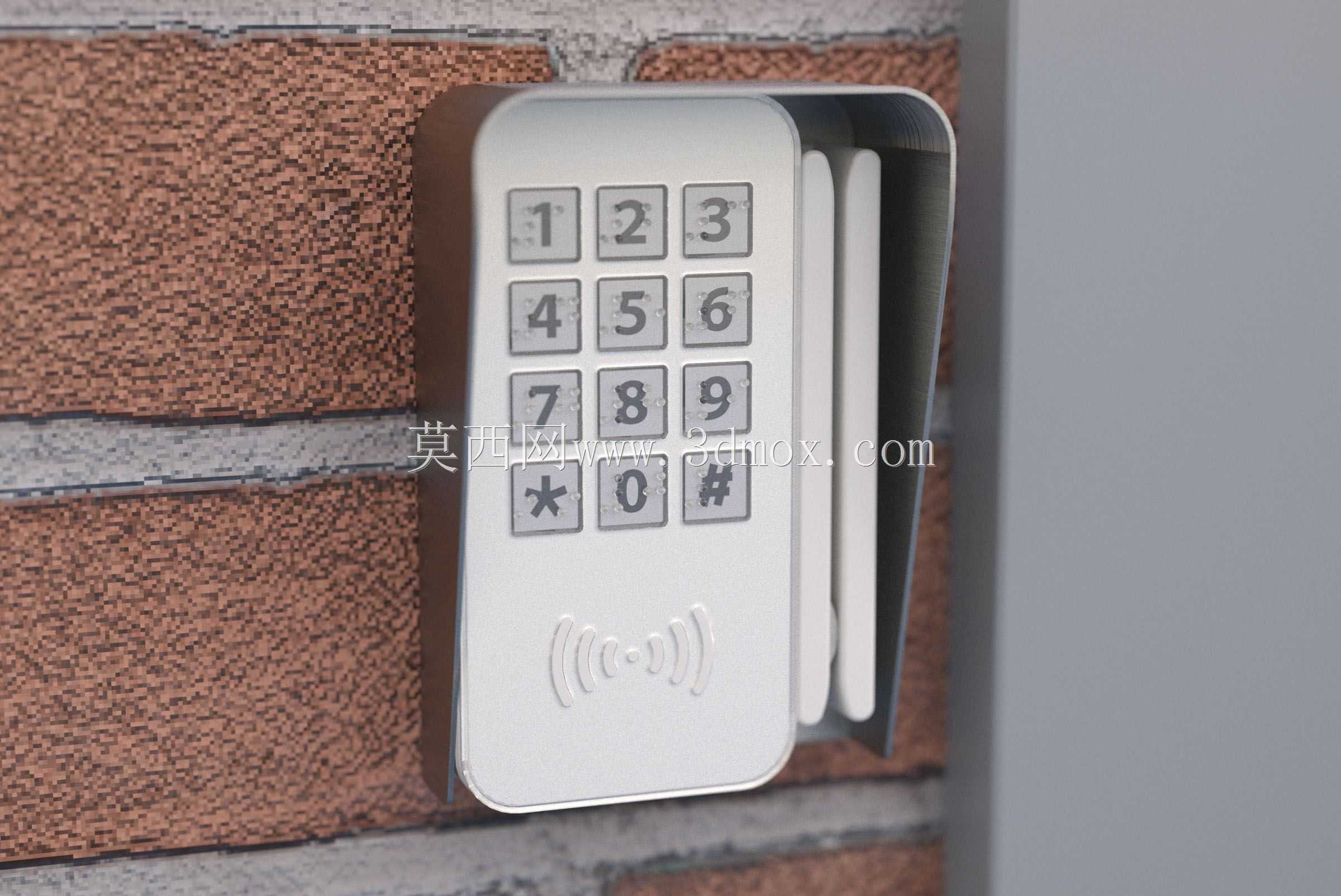

　　锁体正面集成了12位按键密码区与非接触刷卡感应区，感应天线布置在锁体下部靠近墙面的位置，刷卡感应距离控制在30-50mm，避免距离过远导致的误识别，同时也不会因为距离过近需要刻意贴近刷卡影响使用体验。内部的两个螺线管分别对应主锁舌与辅助锁舌，主锁舌承担主要的抗拉力，辅助锁舌起到防撬定位的作用，两个螺线管的动作通过PCB板上的控制电路同步触发，不会出现单舌锁止导致的锁体晃动问题。设计时还考虑了户外使用的场景，遮阳防雨罩的安装位与壁挂支架集成在一起，防雨罩边缘与锁体外壳的接缝处做了错位挡边结构，雨水顺着挡边流下不会渗入锁体内部与墙面安装的缝隙里，哪怕长期在半户外的走廊、园区出入口使用，也不会因为积水导致内部电路短路或者金属部件锈蚀。

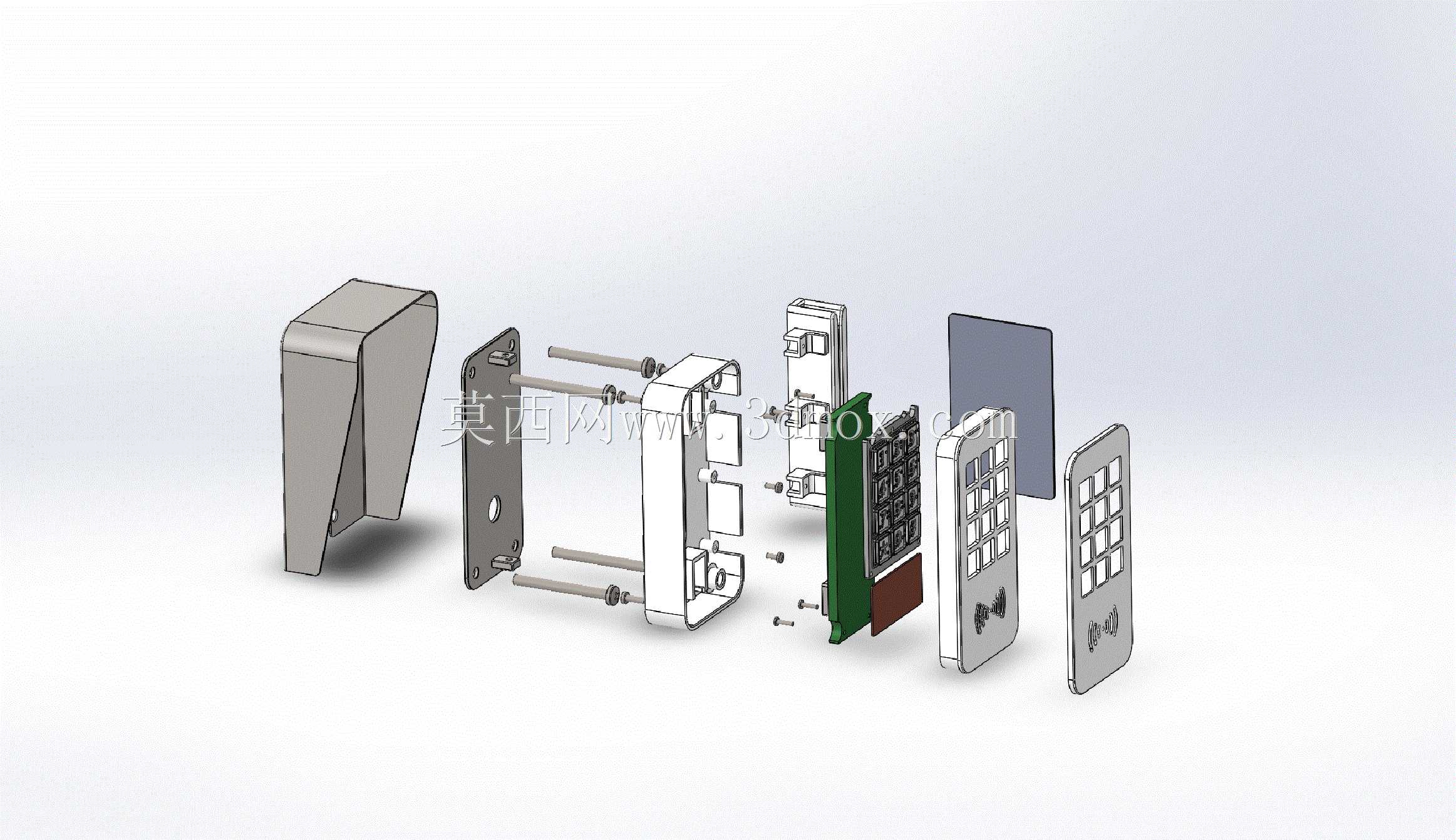

　　锁体的边角都做了R3的圆角处理，避免安装与使用过程中磕碰伤人，外壳采用阻燃ABS材质，表面做细晒纹处理，不容易残留指纹与划痕，长期使用也能保持外观整洁。结构建模时还原了组件的装配动画逻辑，能清晰展示从支架固定、线缆连接、锁体推入到刷卡锁止的全流程动作，每个部件的装配间隙都按照实际注塑件的公差要求预留，锁舌与支架卡槽的配合间隙控制在0.1mm，既不会因为间隙过大导致锁体晃动，也不会因为间隙过小在温度变化出现热胀冷缩时卡滞。非接触刷卡的天线位置经过布局优化，避开了内部金属螺线管的信号屏蔽区域，保证刷卡识别的灵敏度，按键区域的硅胶按键与外壳的配合处做了防水唇边，泼溅的液体不会顺着按键缝隙流入内部。这套结构设计没有改动原有锁具的电路功能逻辑，只是在安装结构、防拆性能、现场装配便捷性上做了针对性优化，相比传统的明装锁具，不需要在锁体外部额外加装防拆护罩，安装完成后外露的部件只有操作面板，没有可见的固定螺丝，整体外观更简洁，同时防拆性能提升明显，适合用在对安保等级有一定要求，同时需要控制施工安装成本的出入口管控场景。
