长条式明装插销门栓结构设计

日常民用与工业场景中，门体的临时锁闭固定需求十分常见，这类插销式门栓多应用于室内隔间门、设备检修门、仓储柜门、户外配电箱门等场景，不需要复杂的锁具结构，仅通过简单的插拔动作就能实现门体的开合限位，相比弹簧锁、密码锁结构更简单，故障率更低，在无高等级防盗需求的场景下实用性极强。

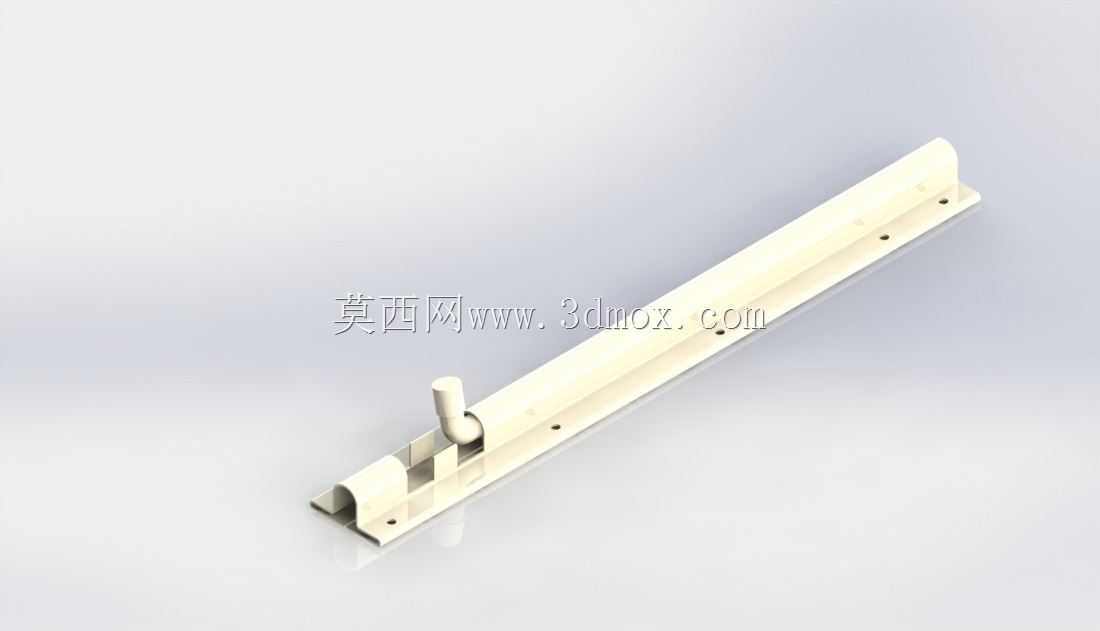

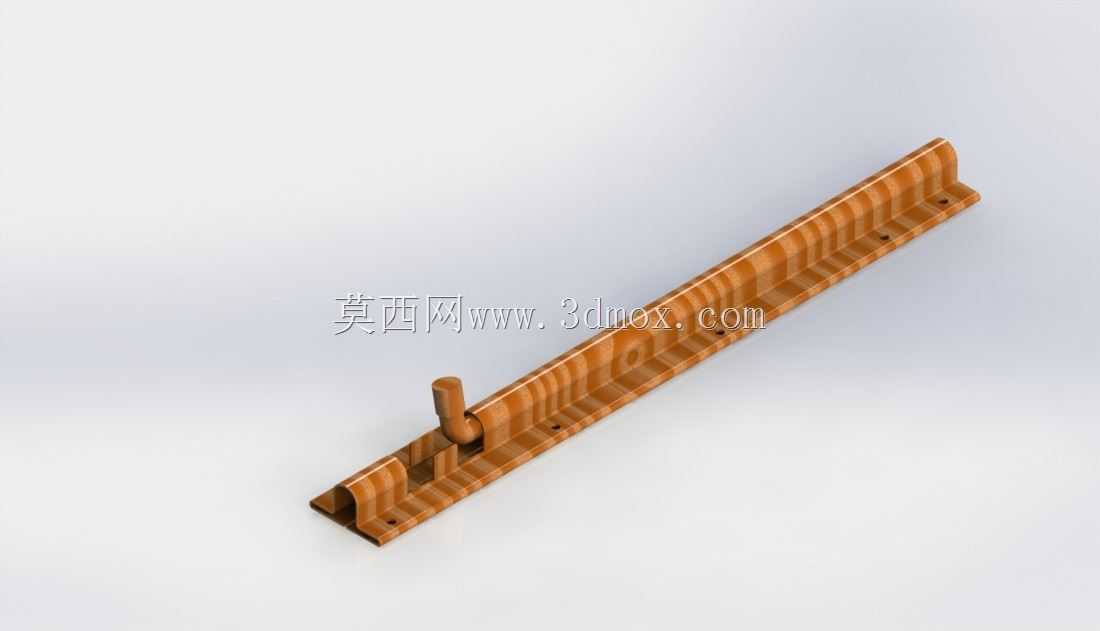

这款插销门栓采用长条形底座设计，整体为平直的长条状结构，底座上预留了多个沉头安装孔，安装时可以通过螺丝直接固定在门体侧边的安装面上，沉头孔的设计能够让螺丝头部完全没入底座平面，不会突出表面刮蹭过往人员或者物体，也不会影响插销的滑动动作。插销的滑动轨道集成在底座本体上，不需要额外加装导轨构件，整体结构一体性更强，长期使用不容易出现轨道变形、卡滞的问题。

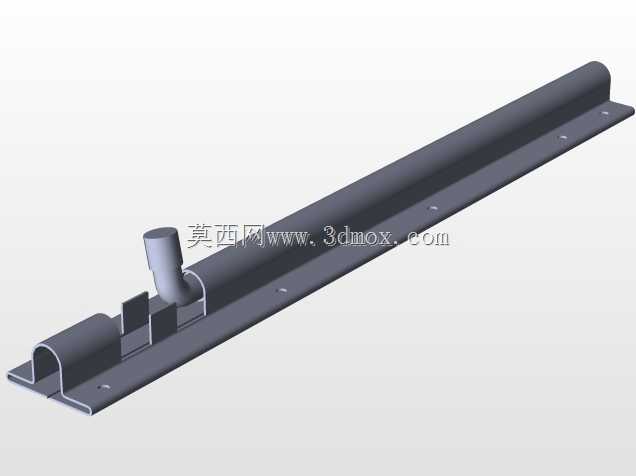

插销的活动栓体为圆柱形结构，一端带有凸起的拨块，使用者可以直接拨动拨块带动栓体沿轨道滑动，不需要额外加装把手，结构更紧凑。当栓体滑动到锁闭位置时，栓体的伸出端会插入预先安装在门框上的对应栓座内，实现门体与门框的刚性连接，能够承受一定的横向推力，避免门体被意外推开。栓体的滑动行程经过合理设计，锁闭状态下栓体插入栓座的深度足够，不会因为轻微震动就出现滑脱解锁的情况，解锁状态下栓体完全收回到底座范围内，不会突出门体边缘，避免门体开合时栓体碰撞门框或者周边物体。

设计这类门栓结构时，首先要考虑安装场景的门体与门框间隙，底座的厚度需要适配常见的门体安装面，整体厚度控制在较低范围，不会因为安装门栓导致门体与门框之间出现过大的缝隙。滑动轨道与栓体的配合间隙需要经过合理计算，间隙过小容易因为加工误差或者长期使用出现的轻微变形导致栓体滑动卡滞，间隙过大则会导致栓体晃动，锁闭后出现旷量，影响锁闭的稳定性。底座上的安装孔位置需要均匀分布，保证安装后底座整体受力均匀，长期开关门的震动不会导致底座松动变形。栓体端部做了小角度的倒角处理，插入栓座时能够起到导向作用，即使门框与门体的安装存在少量对位误差，也能顺利插入栓座完成锁闭，降低了安装时的对位精度要求。

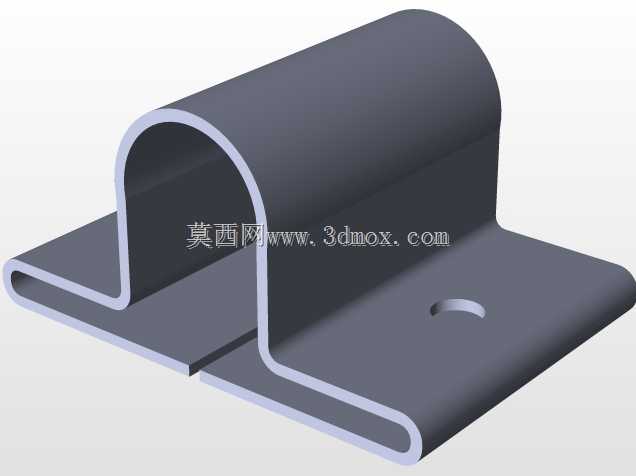

从安装边界来看，这款门栓的长条底座长度适配常规室内门、柜门的侧边安装空间，不需要在门体上开凿凹槽，属于明装式结构，安装时只需要在门体对应位置标记螺丝孔位，钻孔或者直接用自攻螺丝固定即可，安装门槛极低，普通使用者不需要专业工具就能完成安装。栓座的结构小巧，安装在门框对应位置时不会突出过多，不会影响门框的整体外观。整体结构没有细小的易损零件，所有活动部件都集成在底座上，长期使用不容易出现零件脱落、损坏的问题，维护成本极低，即使在多粉尘、潮湿的环境下使用，也只需要定期在滑动轨道处添加少量润滑脂就能保证滑动顺畅，使用寿命远高于结构复杂的锁具。

在实际选型使用时，需要根据门体的重量、使用频率选择对应规格的门栓，对于重量较大的工业设备门，可以选择底座更厚、栓体直径更大的规格，保证锁闭后的结构强度，对于轻型的室内隔间门、柜门，这类常规规格的门栓就完全能够满足使用需求。设计建模过程中，需要重点关注滑动配合面的公差设置，栓体与轨道的配合采用间隙配合，保证滑动顺畅的同时尽量减少旷量，安装孔的位置需要与常用的自攻螺丝规格匹配，沉头孔的角度与深度符合标准沉头螺丝的尺寸要求，避免安装时螺丝无法完全沉平。拨块的高度需要符合人体工程学要求，高度过低会导致拨动时受力不便，高度过高则容易被意外勾挂导致误解锁。
