C型手动螺旋夹紧工装结构设计

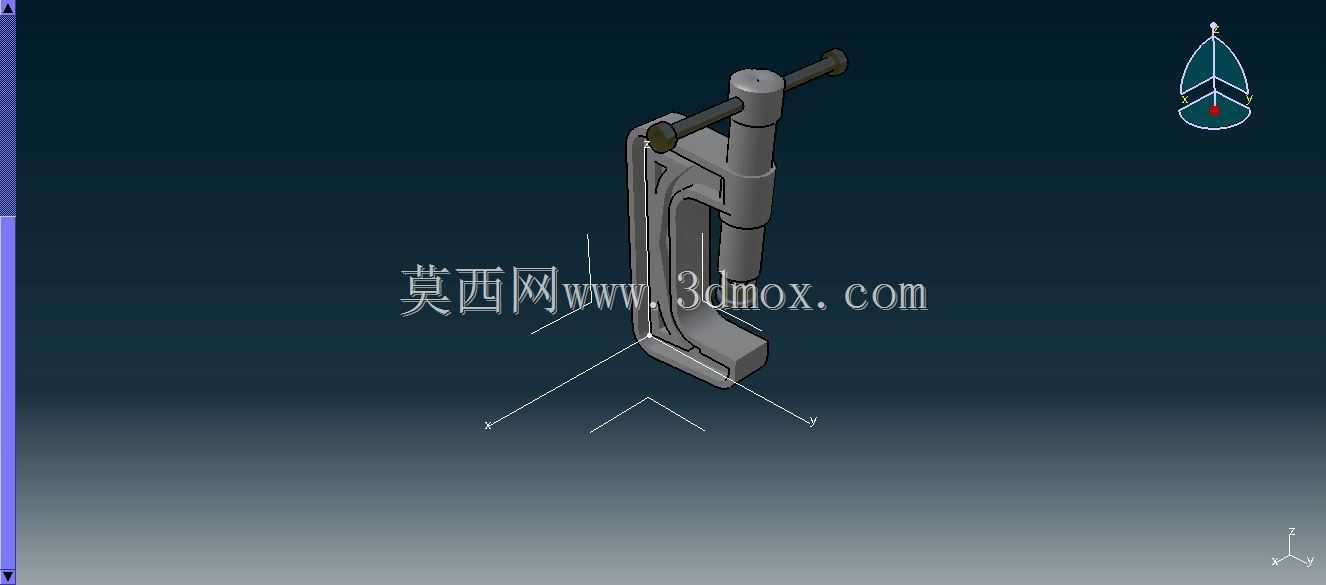

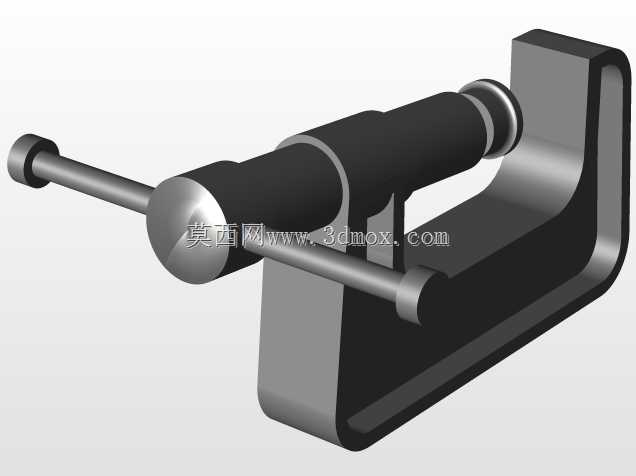

　　在机械加工、装配维修、小型工件固定场景中，手动螺旋夹紧工具是一线操作工位最常用的辅助工装之一，这类C型结构的螺旋夹具体积小巧、操作无动力依赖，能在无气源、电源的野外维修、临时装配场景下快速完成工件的夹持固定，相比大型液压、气动夹具，它的部署灵活性更高，单人即可完成操作，适配多场景零散工件的固定需求。从结构设计逻辑来看，这款夹具采用C型开口的一体式框架作为主体承载结构，框架的开口深度决定了可夹持工件的最大纵深尺寸，框架背部的封闭连接段承担夹紧过程中的全部拉应力，因此主体框架的壁厚设计经过受力校核，在保证整体重量可控的前提下，避免夹紧受力时出现框架张口变形、断裂的问题。

　　核心的螺旋传动部分采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，长时间反复夹紧、松脱操作也不会出现螺纹滑牙的问题，螺杆前端的压头采用活动式结构，夹紧过程中压头可随工件表面自适应微调角度，避免硬接触刮伤工件表面，同时保证夹紧力均匀分布在接触面上，不会出现局部应力集中导致的工件变形。螺杆尾部穿装的助力杆是手动操作的施力部件，通过杠杆原理放大操作人员的手部施加的扭矩，无需额外辅助工具即可输出足够的夹紧力，助力杆与螺杆采用通孔穿装结构，可根据实际需要调整助力杆的伸出长度，在需要更大夹紧力的场景下可更换更长的助力杆提升扭矩输出，日常收纳时可将助力杆推至与螺杆平行的位置，减少整体占用的收纳空间。从安装与使用边界来看，这款夹具的C型开口高度决定了可夹持工件的最大厚度，使用时需根据工件的实际厚度选择对应开口规格的夹具，避免工件厚度超出开口行程导致无法完成夹紧；夹紧操作时需先将夹具开口卡入工件待夹持位置，调整螺杆位置使压头初步接触工件表面，再转动助力杆逐步施加夹紧力，禁止使用套管过度延长助力杆施加超大扭矩，避免螺杆过载变形或框架受力超出屈服强度出现断裂。

　　在实际装配教学场景中，这类结构简单的螺旋夹具是三维装配练习的典型案例，它的零件数量少，装配关系清晰，包含了螺纹传动、间隙配合、活动连接等多种常见的机械装配结构，初学者通过完成这款夹具的三维装配练习，可以快速掌握装配约束的添加逻辑、运动干涉检查的基本方法，理解手动夹具的力传递路径，为后续复杂装配体的设计打下基础。在实际工业应用中，这类小型螺旋夹具常被用于焊接工位的临时工件固定、木工加工中的木料拼接固定、维修场景下的小零件粘接固定，也可作为辅助工装配合钻床、小型磨床完成小型工件的加工固定，它的结构没有易损的复杂部件，日常维护仅需定期在螺纹传动部位涂抹润滑脂，即可保证螺杆转动顺畅，延长整体使用寿命。

　　设计过程中对各零件的配合公差做了合理设定，螺杆与框架上的螺纹孔采用中等精度配合，既保证螺杆转动无卡滞，又避免配合间隙过大导致夹紧时出现晃动，活动压头与螺杆端部采用间隙配合，保证压头可灵活转动自适应工件表面，同时不会出现松脱掉落的问题。整体外形采用无尖锐棱角的过渡设计，框架的边缘做了倒圆角处理，避免操作过程中划伤操作人员的手部，符合手动操作工具的安全设计要求。
