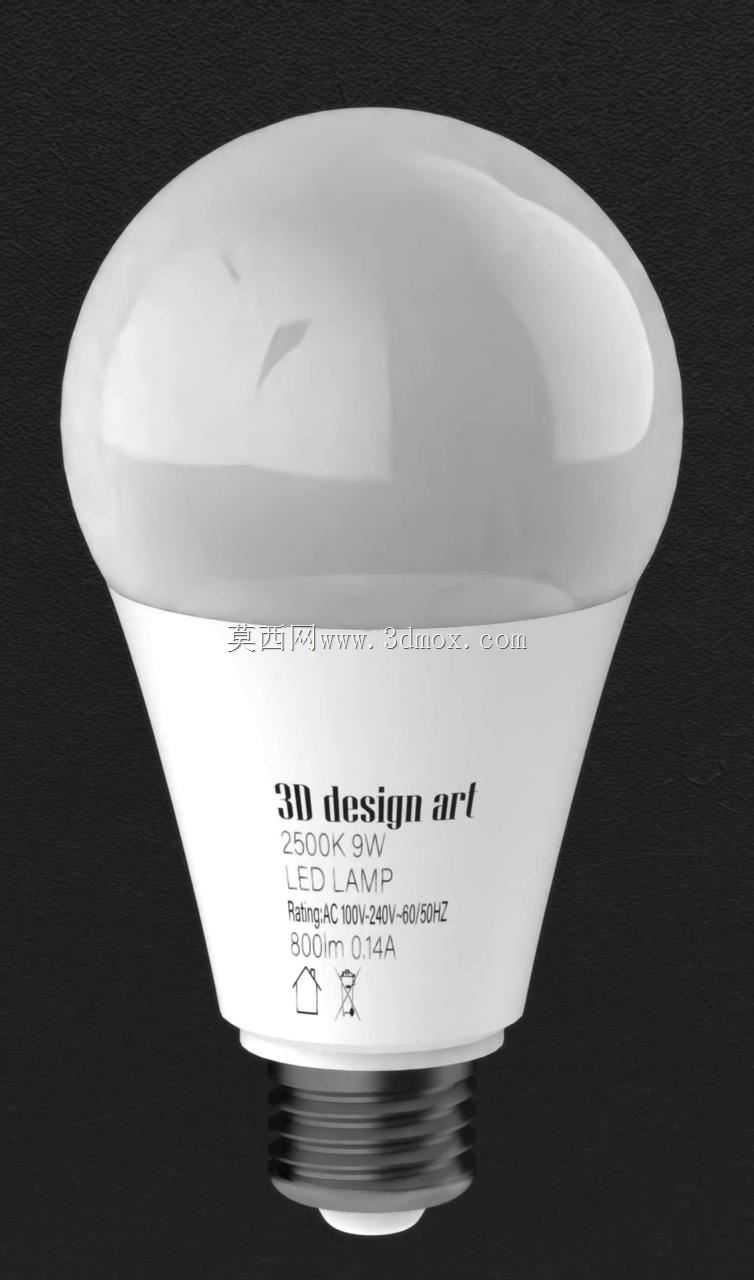

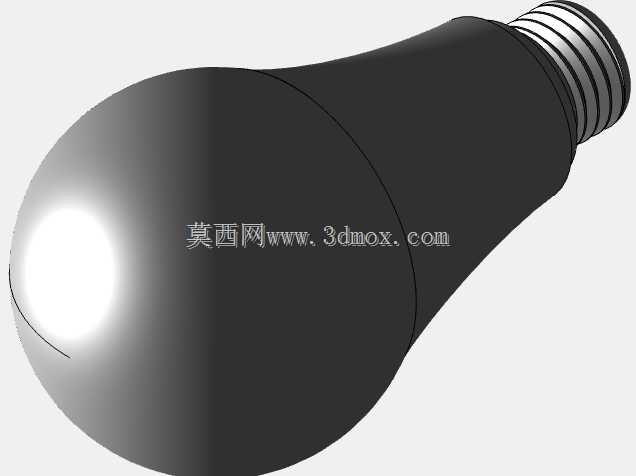

9W功率家用照明LED球泡灯结构设计

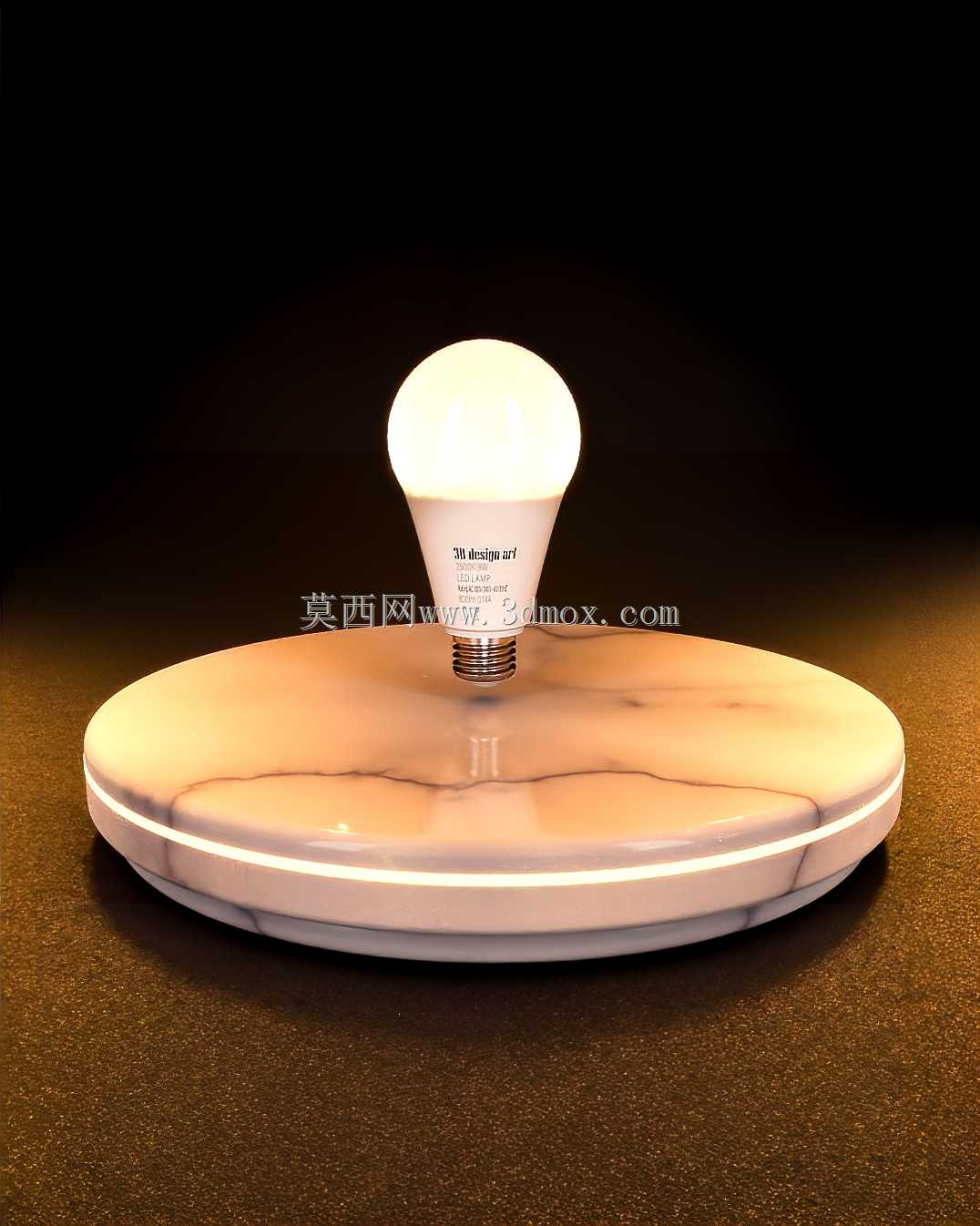

日常民用照明场景里，9W功率级别的LED球泡灯是替换传统白炽灯、紧凑型荧光灯的主流选型，这类产品的三维结构设计需要兼顾散热效率、光学配光、安装适配性与装配便捷性，不能只做外观曲面的堆砌。从实际使用场景来看，这类球泡灯普遍适配E27通用螺口灯座，可直接安装在家庭卧室、客厅、走廊的吊灯、台灯、壁灯灯座上，也可用于小型商铺、办公隔间的基础照明，单灯的光通量输出能够覆盖3-5平米区域的基础照度需求，相比同亮度的白炽灯功耗降低80%以上，长期使用的能耗优势明显。

设计过程中首先要考量的是散热结构的排布，LED光源工作时的结温直接影响光衰速度与使用寿命，这款9W球泡的灯体采用螺口基座上方的散热段结构，没有采用冗余的外置鳍片设计，而是通过壳体内部的导热腔将铝基板上的热量传导至外壳，外壳表面做微弧面处理，既保证人手更换灯具时不会被尖锐棱边划伤，也能通过足够的表面积实现自然对流散热，不需要额外加装散热风扇，避免了长期运行的机械故障点。灯头部分严格遵循通用螺口的尺寸边界，螺纹大径、绝缘段长度、顶部触点的凸起高度都符合国标螺口灯座的适配要求，安装时旋转到位即可实现可靠的电气连接，不会出现卡滞、接触不良或者拧入过深顶坏灯座弹片的问题。

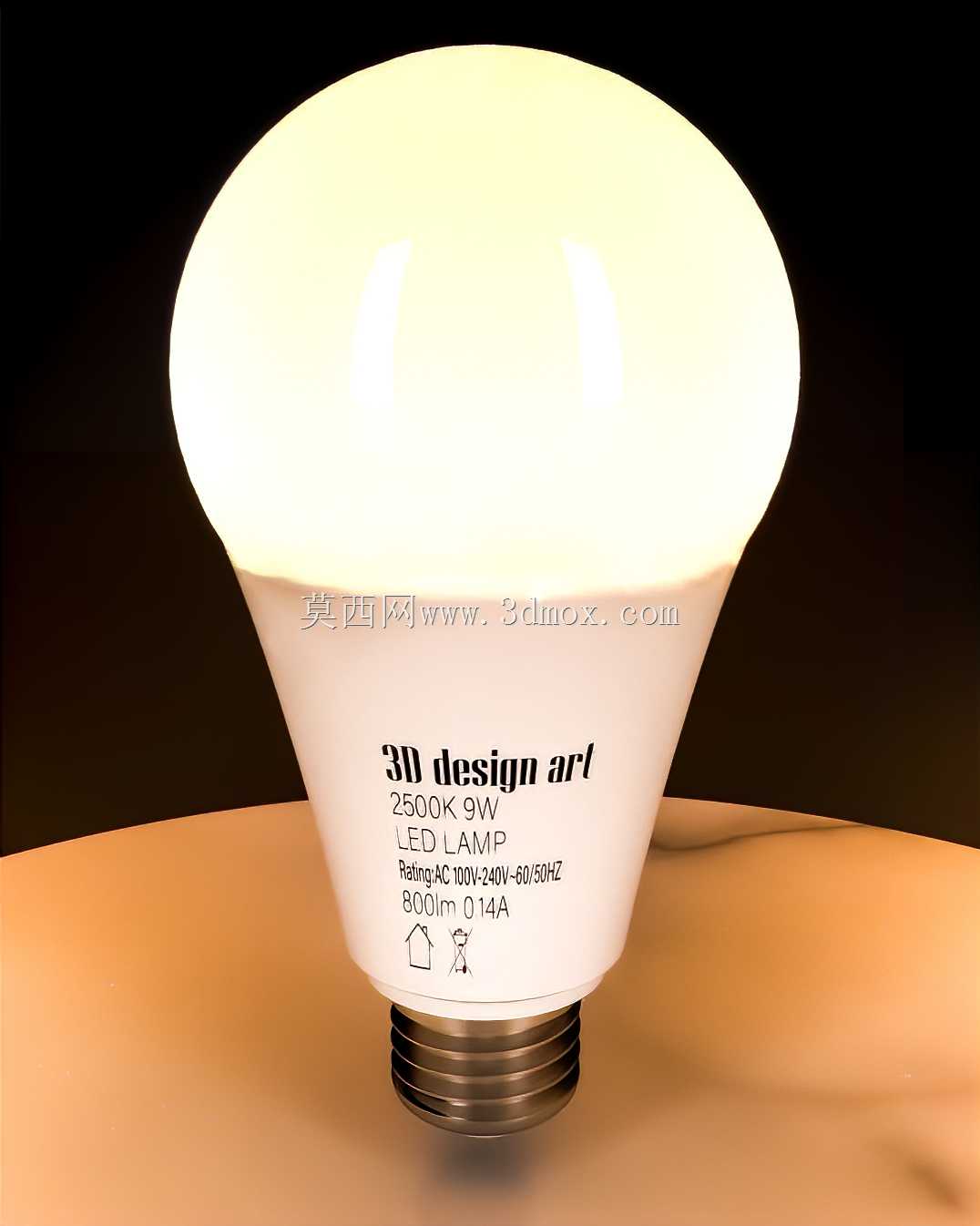

光学部分的设计是这类产品的核心，泡壳采用乳白漫透射材质，曲面弧度经过配光优化，点亮后不会出现明显的LED颗粒光斑，出光角度覆盖180度以上的半球空间，不会在灯具下方形成过于集中的亮斑，也不会在墙面出现明暗分界的硬边，能够满足日常活动的均匀照明需求。泡壳与散热基座的连接采用卡扣加密封胶圈的结构，既可以在装配线上实现快速扣合提升生产效率，也能阻挡日常使用中的灰尘、小飞虫进入灯体内部，避免长期使用后内部积灰影响出光效率，同时也能应对卫生间、阳台这类相对潮湿场景的使用需求，不会因为潮气侵入造成电路短路。

内部的驱动电源腔体设置在散热段与螺口灯头之间的空间里，腔体尺寸刚好容纳恒流驱动电路板，布线时预留了足够的安全爬电距离，高压输入端与低压输出端之间设置隔离挡筋，满足电气安全的绝缘要求。整灯的外形尺寸控制在常规球泡的通用边界内，最大直径不超过60mm，总长度不超过110mm，能够适配绝大多数带灯罩的灯具安装空间，不会出现因为灯体过长导致灯罩无法扣合的问题。从装配流程来看，所有零部件都采用轴向堆叠的装配顺序，先将驱动板装入基座腔体，焊接灯头触点与光源铝基板的连线，再固定铝基板、扣合泡壳、压接灯头，整个过程不需要复杂的工装定位，适合批量流水线生产。

实际选型使用时，这类9W LED球泡的重量控制在50g以内，安装在普通吊灯灯座上不会因为自重过大造成灯座受力变形，长期使用的结构可靠性有保障。设计过程中也规避了很多同类产品的常见问题，比如泡壳与基座的连接强度足够，不会出现更换灯具拧动时泡壳脱落的情况；散热壳体的温度控制在合理区间，连续点亮8小时后外壳表面温度不超过60摄氏度，即使不小心触碰也不会造成烫伤；螺口部分的金属件采用防锈镀层，在潮湿环境下长期使用也不会生锈卡滞在灯座里。
