镂空式圆管激光切割加工结构设计

在管材加工领域，圆管类构件的激光切割加工是钣金加工环节中占比颇高的加工类型，这类带镂空栅格结构的圆管构件，常应用于通风防护套筒、流体管路整流支架、设备散热外罩、物料筛分滚筒等场景，不同场景下对镂空的排布、切口的精度、管壁的形变控制都有差异化要求。做这类结构的三维设计时，首先要明确加工端的工艺边界，常规光纤激光切管机的加工行程、卡盘夹持范围、切割头的随动精度，都会直接影响结构设计的可实现性，不能脱离加工能力做理想化的结构排布。

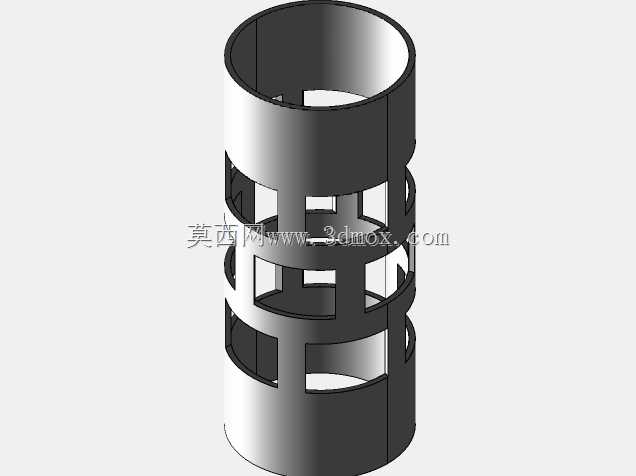

从结构本身来看，这款圆管切割结构采用周向分层排布的矩形镂空槽，槽位沿圆管轴向等距分布，周向对称错位布置，这种排布方式首先能保证圆管切割后的整体刚性，不会因为连续开槽导致管壁失稳变形，同时对称错位的槽型能让构件在承受径向载荷时，应力均匀分散在各个槽间的连接筋位置，避免应力集中导致的构件断裂。设计时首先要确定基础圆管的参数，管壁厚度需要匹配镂空槽的宽度，常规加工中槽宽最小不能低于管壁厚度的0.8倍，否则激光切割时熔渣无法顺利排出，会在切口内壁形成挂渣，增加后续打磨的工作量，甚至会导致切割头碰撞凸起的熔渣。

安装边界方面，这类圆管构件两端通常预留15-20mm的无槽夹持段，一方面是给激光切管机的卡盘留出装夹位置，避免加工时卡盘干涉切割路径，另一方面也是后续构件装配时的配合段，两端的配合面需要保证圆度，切割完成后不能有明显的椭圆变形，所以在排布镂空槽的时候，最外侧的槽边距离管端的距离要经过刚性校核，避免切割最外侧槽位时，管端因为材料去除过多出现收口变形。周向的连接筋宽度需要统一，误差控制在0.2mm以内，否则会导致整个构件的动平衡失衡，如果是用在筛分滚筒或者高速旋转的通风构件上，连接筋宽度不均带来的偏心问题，会直接导致设备运行时出现振动噪音，严重时还会影响轴承的使用寿命。

设计过程中，切割路径的排布也需要提前考虑，激光切管机加工时是通过卡盘带动圆管旋转，切割头沿轴向进给，所以镂空槽的转角位置需要设置合适的引入引出线，避免直接在转角处起弧穿孔导致的切口过烧，转角处的圆角半径不能小于激光束的光斑直径，常规光纤激光的光斑直径在0.1-0.2mm之间，所以转角R最小设置为0.3mm就能保证切割顺畅，不会出现尖角熔蚀的问题。另外，所有切割边的垂直度需要控制在0.1mm以内，这就要求设计时的三维模型不能出现曲面扭曲，所有槽位的拉伸切除方向必须垂直于圆管的圆柱面法线方向，不能出现斜切导致的切口斜面，否则后续如果需要在槽位安装筛网或者导流片时，会出现配合间隙过大的问题。

从实际应用场景来说，这种镂空圆管如果用在通风散热外罩上，镂空率需要控制在60%左右，过高的镂空率会降低构件的抗冲击性能，过低则会影响通风散热的效率；如果用在流体管路的整流支架上，槽位的排布方向需要和流体流向匹配，错位的槽型可以打乱流体的层流状态，减少管路共振的产生；如果用在物料筛分的滚筒段，槽宽的尺寸公差需要控制在0.1mm以内，避免尺寸超差导致筛分物料的粒度不符合要求。设计时还要考虑切割后的去毛刺工序，所有切口的棱边都要预留0.2mm的倒角余量，或者在激光切割时通过调整功率参数直接实现微倒角，避免锋利的棱边划伤装配人员，也能减少后续表面处理时的挂漆问题。

另外，这类圆管结构的展开下料校验也是设计环节中不能省略的步骤，虽然激光切管机可以直接导入三维模型生成加工代码，但提前将圆管展开为平板状态校验各个槽位的位置尺寸，可以避免因为建模时的圆周阵列误差导致槽位错位，尤其是多排错位排布的槽型，展开后相邻两排槽位的轴向间距、周向夹角都需要和设计值一致，不能出现累积误差，否则加工完成后整个构件的镂空排布会出现视觉上的错位，影响外观一致性，也会影响构件的受力均匀性。对于管壁较薄的圆管，设计时还要考虑切割过程中的热变形问题，槽位不能连续排布在同一母线上，否则激光连续切割产生的热量会让该位置的管壁出现热变形凹陷，所以采用周向错位的排布方式，也能分散切割时的热输入，减少热变形对构件精度的影响。
