工业设备用轴流冷却风机150D结构设计

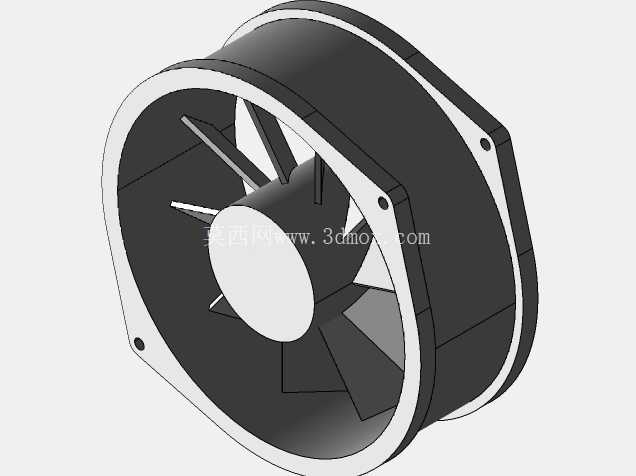

这款150D规格的轴流冷却风扇，是工业散热场景里应用极广的通用部件，日常做设备结构设计时，不管是机柜温控、动力单元散热还是工控设备通风，这类风机都是选型清单里的常客。从结构设计逻辑来看，整体采用外框加中心轮毂的经典轴流布局，外框做了带安装孔的法兰边设计，四个角预留的安装孔位刚好适配标准150mm见方的安装开孔，安装时不需要额外做转接支架，直接通过螺栓就能固定在设备面板或者通风风道的接口处，外框的厚度控制在常规工业风机的标准尺寸范围内，不会过多占用设备内部的安装空间，适配大部分紧凑型设备的内部布局要求。

扇叶的曲面弧度是经过风量风压匹配设计的，七片扇叶的布局能在保证出风量的同时，降低运转时的气流紊流噪音，中心轮毂的尺寸刚好容纳内置驱动电机的安装空间，轮毂和外框之间的支撑筋做了流线型处理，不会对进出风形成过多遮挡，同时能保证整体结构的刚性，避免风机高速运转时出现共振问题。外框的边缘做了倒角处理，安装时不会划伤操作人员，也能避免和周边线缆、结构件出现硬接触磨损。

从实际应用场景来说，这类风机可以用在电气控制柜的侧壁通风，配合机柜防尘网形成内外空气循环，带走柜内变频器、接触器等发热元件产生的热量，保证柜内温度维持在元器件允许的工作范围内；也可以用在小型工业设备的动力单元旁，给伺服驱动器、变压器这类发热部件做定向散热；在通讯基站设备、充电桩内部的散热系统里，同规格的轴流风机也常作为主动通风部件使用，靠持续的空气流动带走设备运行产生的积热。

做三维建模的时候，这个模型把风机的安装边界、外形轮廓都做了精准还原，外框的安装孔位间距、扇叶的旋转避让空间都和实物一致，结构设计人员做设备布局时，可以直接把这个模型导入装配体，用来校验安装空间是否充足，检查风机和周边结构件是否存在干涉，也能用来模拟风道的走向，提前评估通风路径是否合理。模型的细节处理上，外框的分型线、扇叶的厚度、轮毂的安装止口都做了还原，不是简化的示意模型，不管是做设备方案展示，还是做结构干涉校验，都能满足设计阶段的使用需求。

在选型适配的时候，这类150规格的轴流风机，安装孔距是行业通用的标准尺寸，替换同规格的其他品牌产品时，不需要重新改动设备的安装面板，通用性很强。风机的进出风方向是垂直于安装面的直吹式结构，风道设计时不需要做过多的转向导流，就能获得不错的散热效率，对于结构紧凑、内部空间有限的设备来说，这种直吹式的轴流风扇是性价比很高的散热方案。日常做设备维护时，这种标准化的风机也能快速拆卸更换，不需要复杂的拆解步骤，能降低设备的后期维护成本。

从结构强度角度考虑，外框采用的是一体成型的结构设计，没有多余的拼接部件，整体抗形变能力强，安装时即使螺栓锁紧力有小幅偏差，也不会出现外框变形卡滞扇叶的问题。扇叶和轮毂的连接位置做了加厚处理，长期高速运转也不会出现扇叶断裂的问题，能满足工业设备长期连续运行的可靠性要求。
