多面切割菱形钻石结构造型设计

项目分类:通用机械零部件 发布时间:2025-07-28 ID:1053673
  • 多面切割菱形钻石结构造型设计
  • 多面切割菱形钻石结构造型设计
  • 多面切割菱形钻石结构造型设计
  • 多面切割菱形钻石结构造型设计
  • 多面切割菱形钻石结构造型设计
  • 多面切割菱形钻石结构造型设计
  • 多面切割菱形钻石结构造型设计

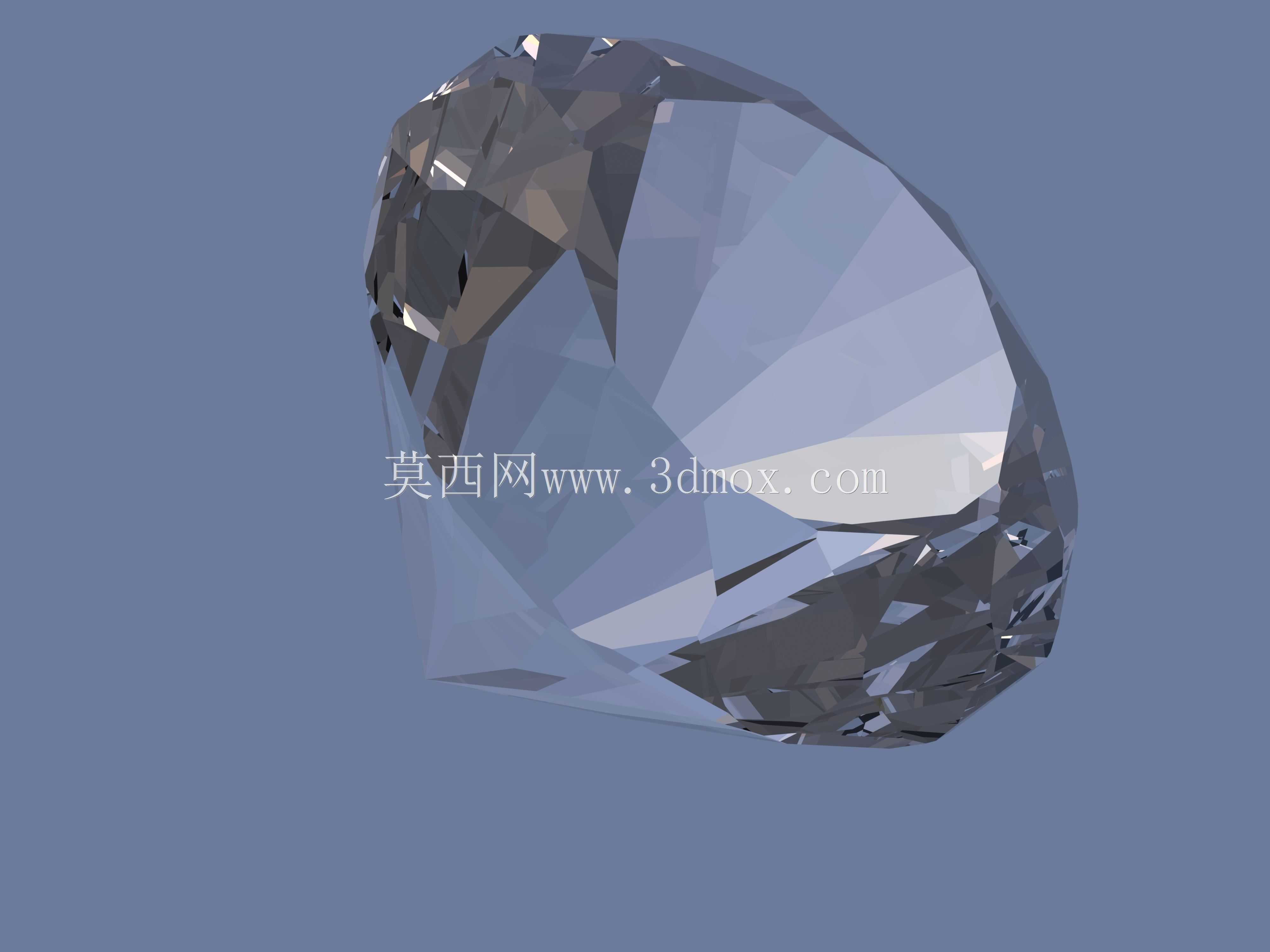

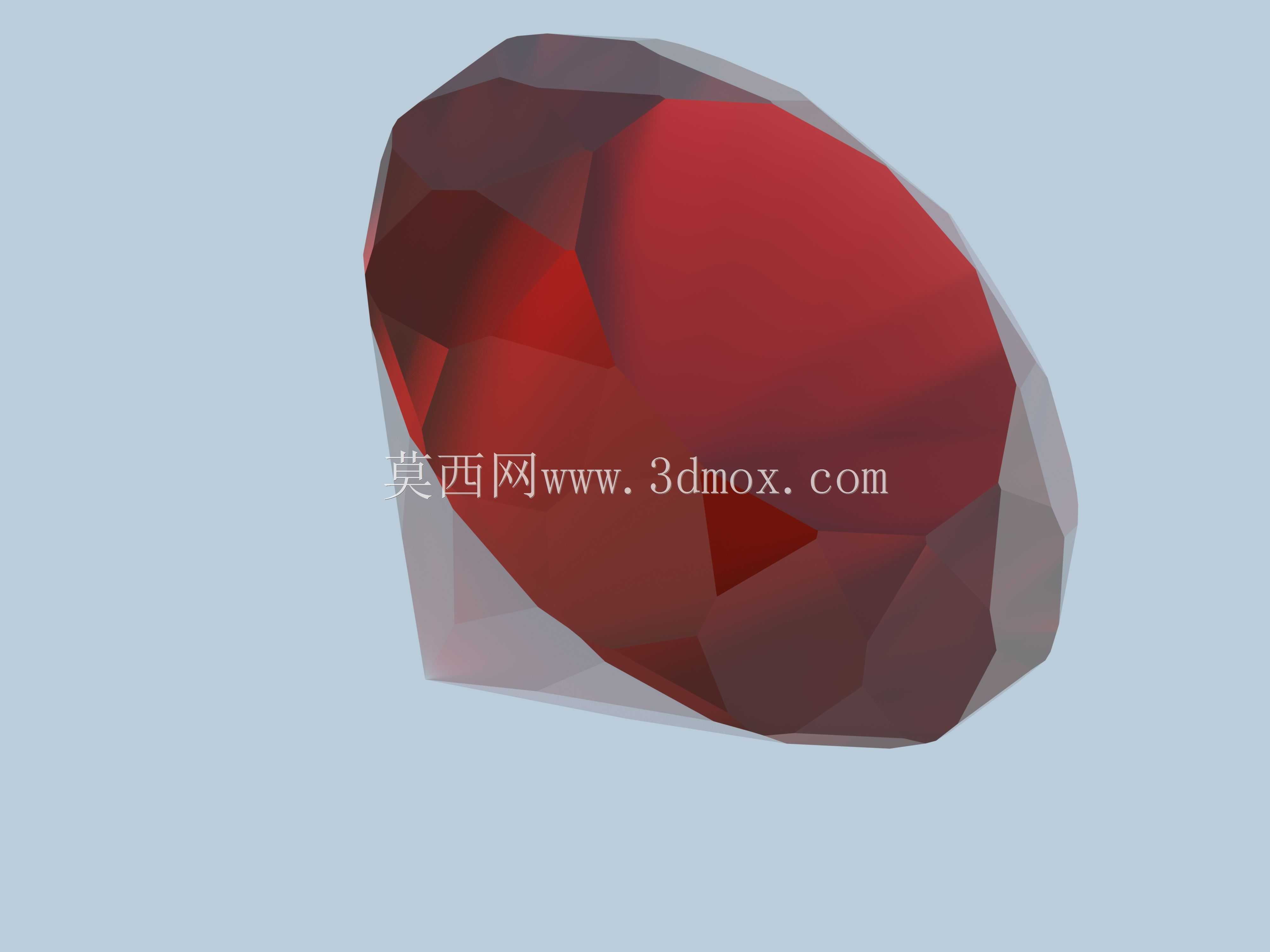

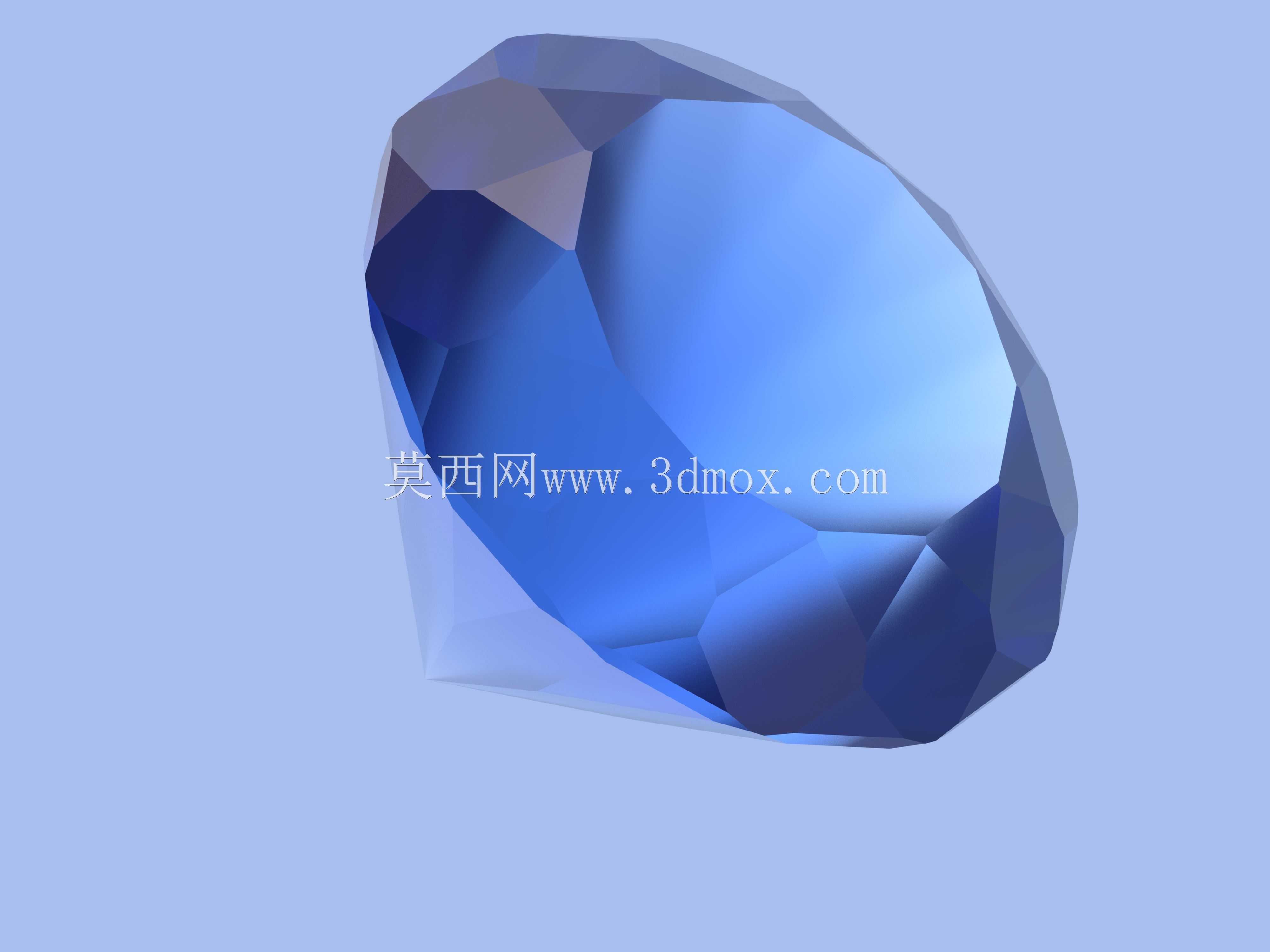

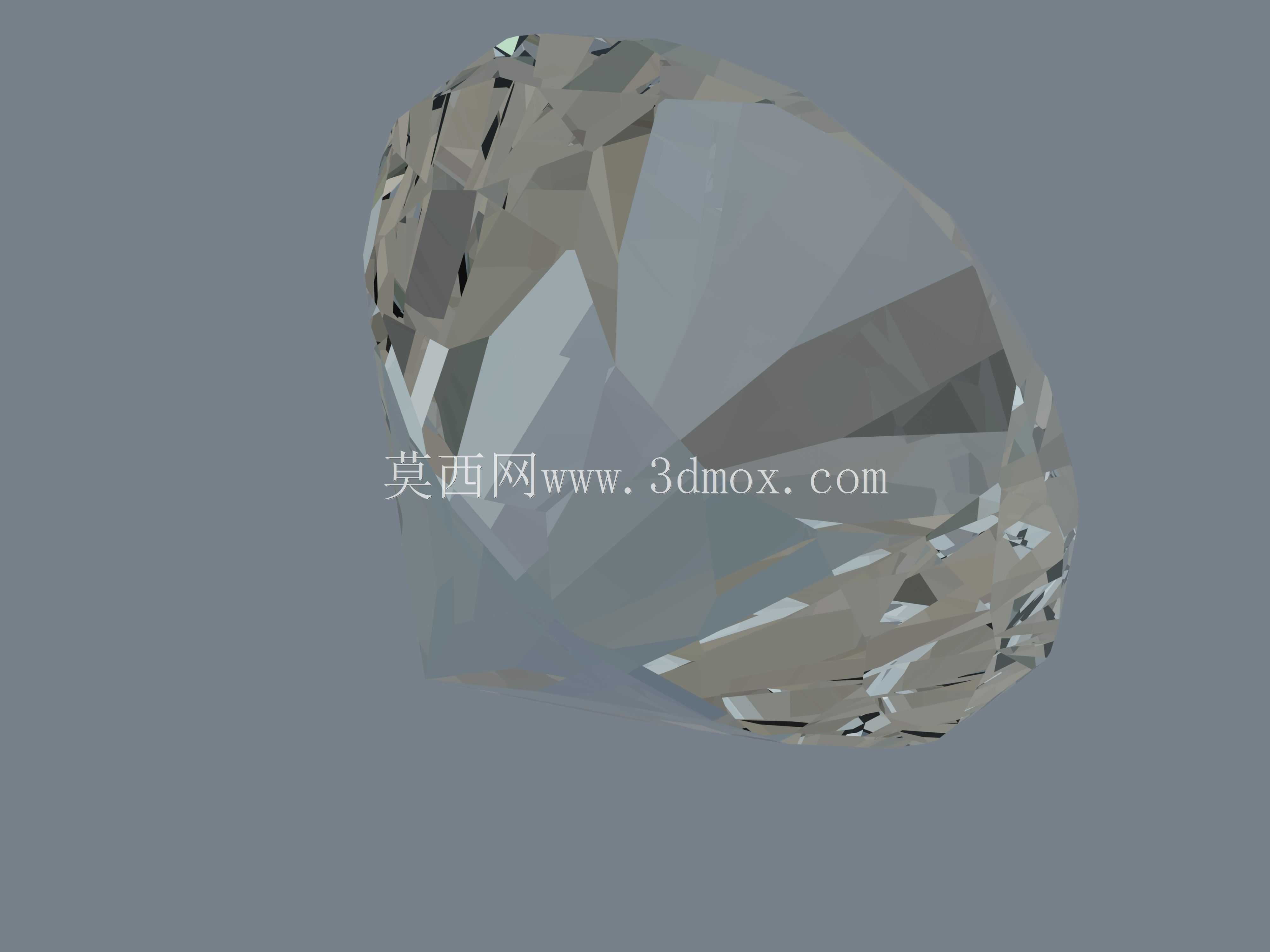

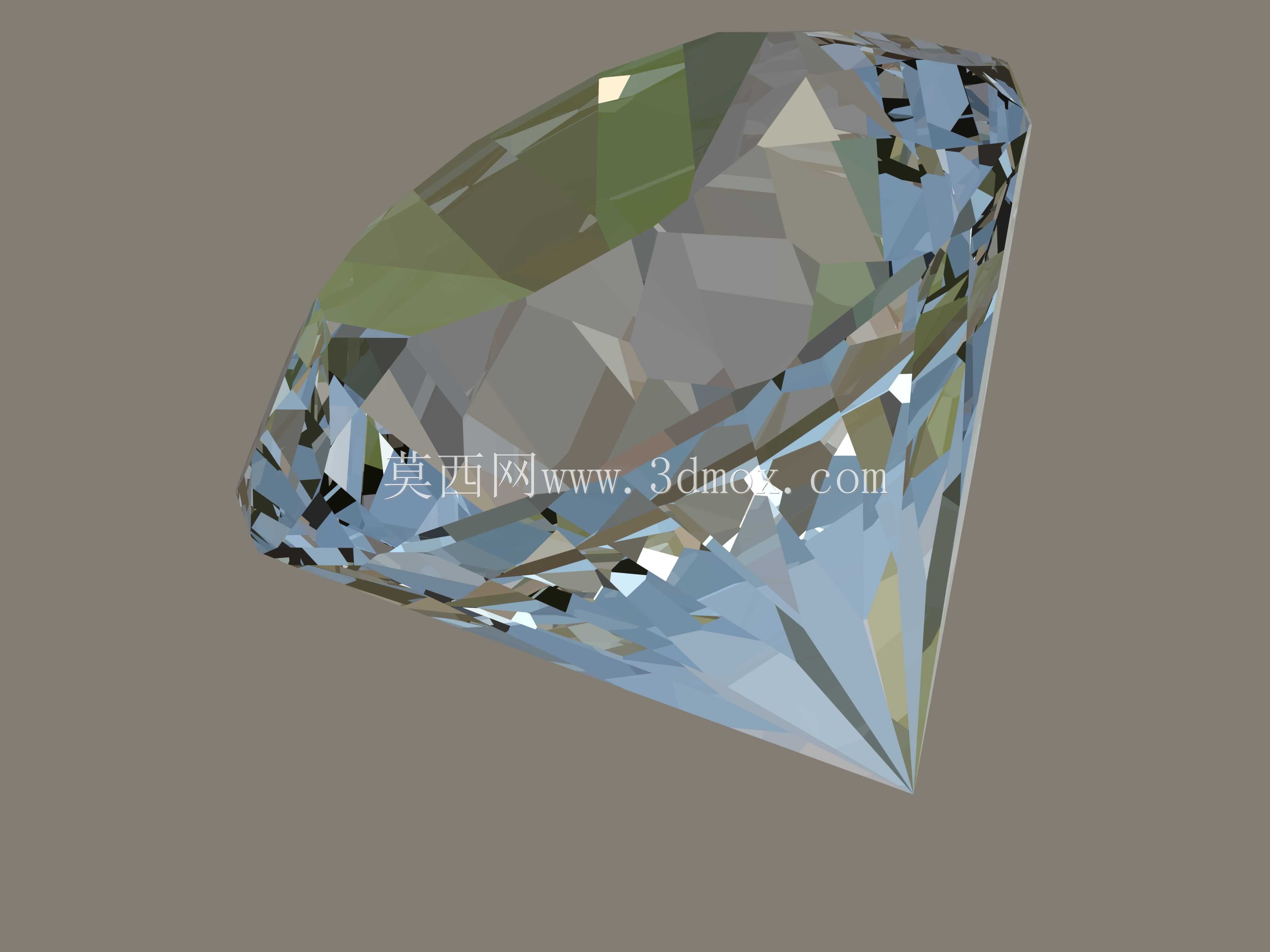

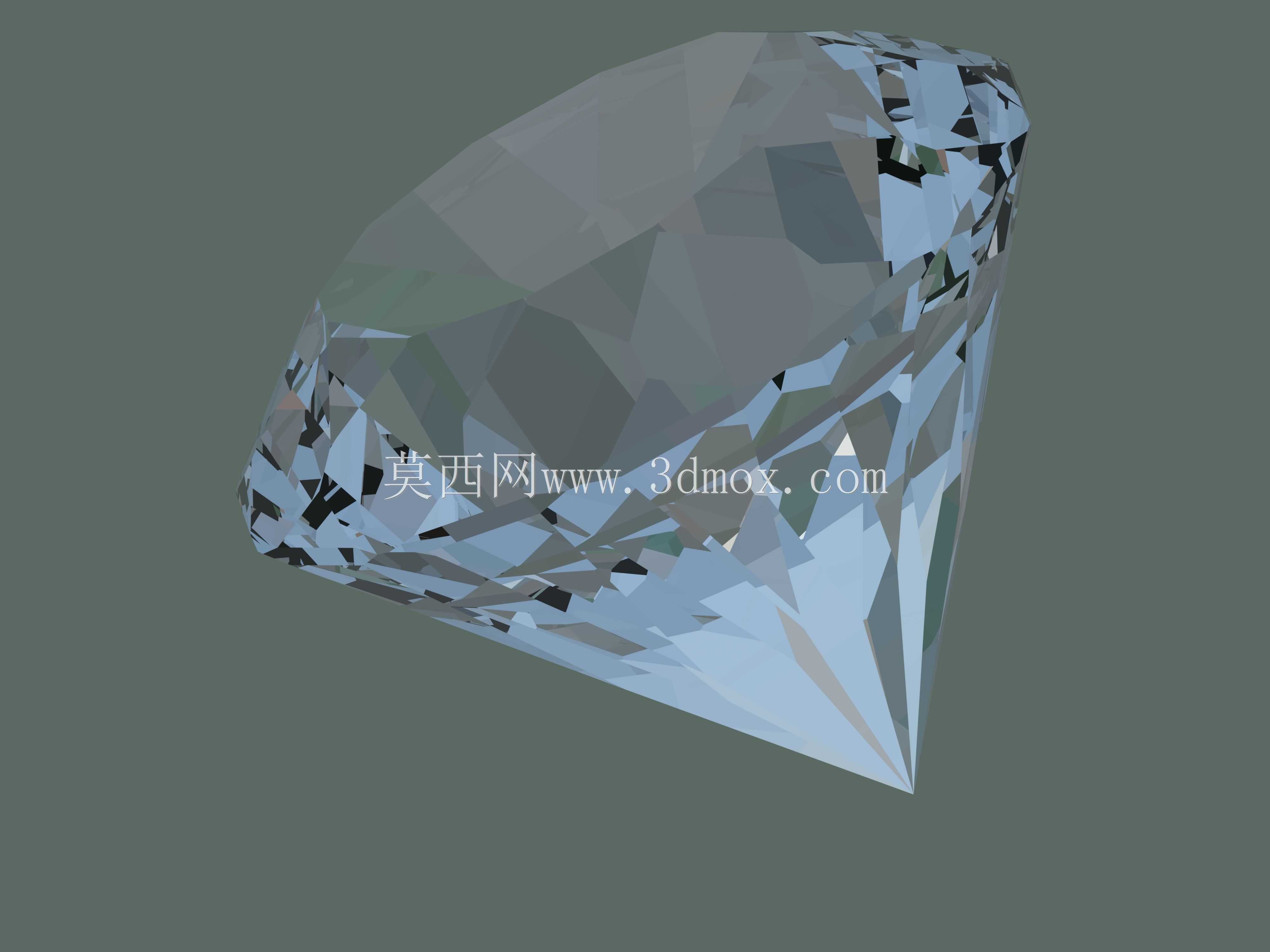

本次完成的多面棱形钻石造型结构,最初的设计需求来自光学演示教具的配套构件开发,后续也可适配装饰类五金配件、流体阀件内部导流棱芯、光学折射演示组件等多个场景的使用需求。在结构设计阶段,首先需要明确不同应用场景下的安装边界:如果作为光学演示组件使用,整体最大外轮廓直径控制在45mm范围内,整体高度不超过28mm,底部预留直径8mm的圆柱安装凸台,可直接嵌入演示台的固定孔位,不需要额外设计紧固件连接结构,凸台与主体衔接处做R0.5mm的圆角过渡,避免安装时应力集中导致棱边崩裂;如果作为装饰类五金配件使用,可根据安装场景调整底部凸台尺寸,适配螺纹连接、卡扣连接等不同的固定方式,主体棱面的厚度根据材质不同做对应调整,采用亚克力材质时最小壁厚不低于2mm,采用金属材质铸造时最小壁厚不低于1.2mm,避免成型过程中出现缺料、缩孔等缺陷。

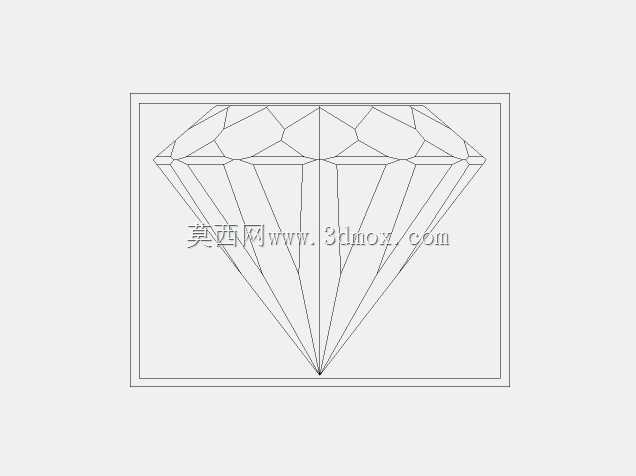

从功能特性来看,该结构的核心是通过精准计算的多组棱面角度,实现光线入射后的多次折射与反射效果,每一个棱面的角度都经过反复校核:主冠部共设计16组倾斜棱面,倾斜角度控制在32度至47度之间,相邻棱面的衔接棱线做0.1mm的微小倒角,避免锐边在加工、装配过程中出现磕碰损伤;亭部共设计12组收敛棱面,所有棱面最终汇聚于底部中心点,角度偏差控制在±0.2度范围内,保证光线入射后不会从亭部直接穿透,实现预期的折射聚光效果。在建模过程中,首先绘制中心基准轴,以基准轴为中心绘制上下两个基准圆,分别对应冠部最大外圆与亭部底部收敛点的位置,逐一生成每个棱面的基准平面,通过平面切割实体的方式得到初步的棱面结构,之后对所有棱线做统一的过渡处理,避免出现尖锐的应力集中点。

在实际应用中,该结构如果用于阀件内部的导流棱芯,需要将棱面的表面粗糙度控制在Ra0.8以下,减少流体经过时的阻力,同时棱面的衔接处不能出现台阶、毛刺,避免流体中的杂质在结构表面沉积造成流道堵塞;如果用于光学演示场景,需要保证每个棱面的平面度误差不超过0.02mm,避免光线折射后出现偏移,影响演示效果;如果作为装饰配件使用,可在棱面表面做抛光、镀膜处理,提升光线反射的视觉效果。设计过程中也充分考虑了不同加工工艺的适配性:采用CNC铣削加工时,每个棱面的加工角度都预留了刀具避让空间,避免加工时刀具与相邻棱面发生干涉;采用注塑成型工艺时,拔模角度统一设置为1.5度,保证开模时构件可以顺利从型腔中脱出,不会出现棱面拉伤的问题;采用铸造工艺加工时,在结构最厚的中心位置设置了工艺补缩通道,避免成型后内部出现缩松缺陷影响结构强度。

从安装适配性来看,该结构的重心完全落在中心基准轴线上,安装后不会出现偏心晃动的问题,底部安装凸台的同轴度误差控制在Φ0.03mm以内,与安装孔配合时采用H7/h6的间隙配合,既可以保证安装时的顺畅度,也不会出现装配后松动偏移的问题。在结构强度校核阶段,针对1.5米高度自由跌落的工况做了仿真验证,所有棱面的最大应力都低于对应材质的屈服强度,常规使用过程中不会出现棱边碎裂的问题;针对温度变化的工况,当环境温度在-20℃至80℃区间变化时,结构的整体变形量不超过0.05mm,不会影响棱面的角度精度,可满足大部分常规场景的使用需求。
