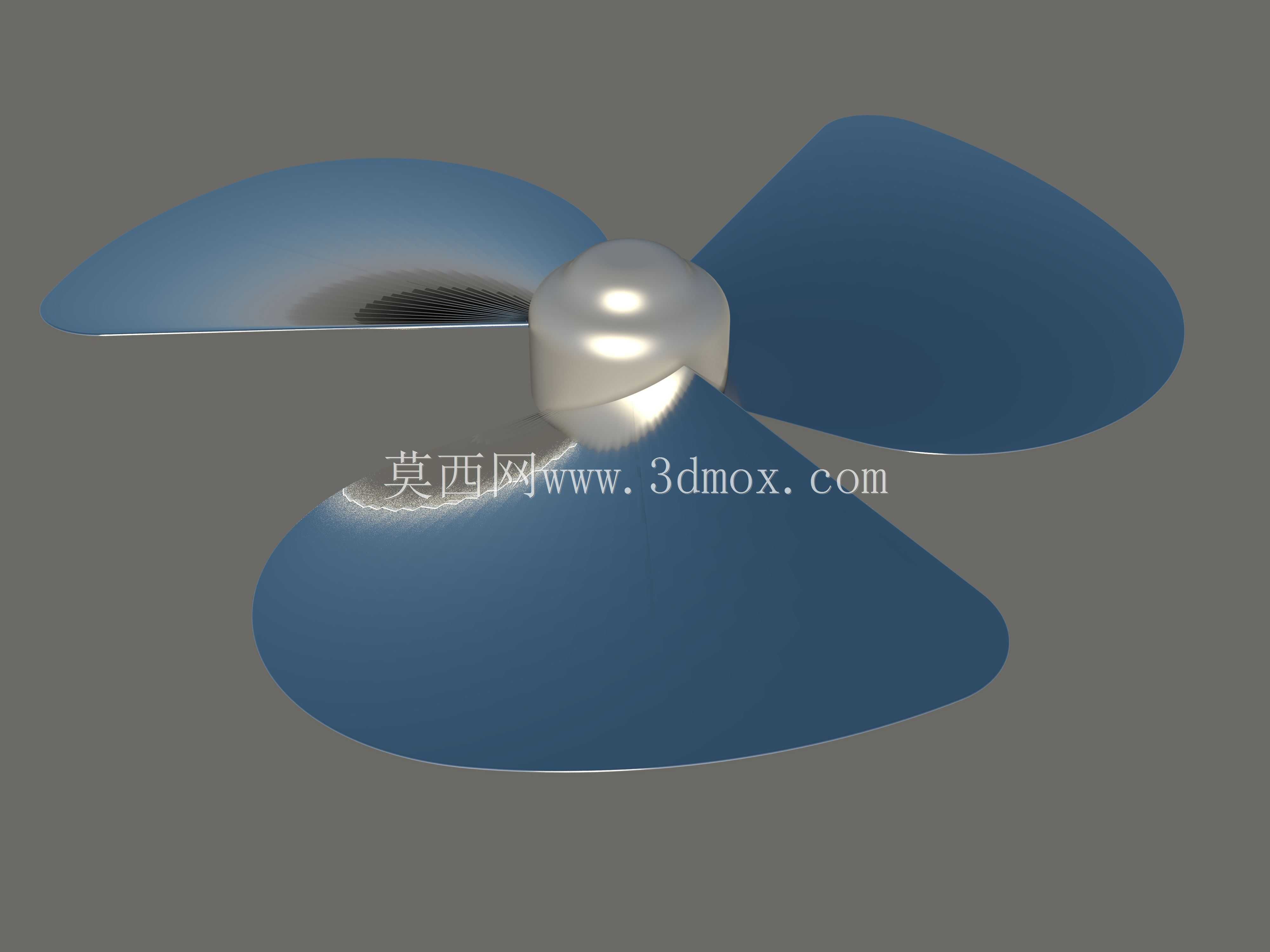

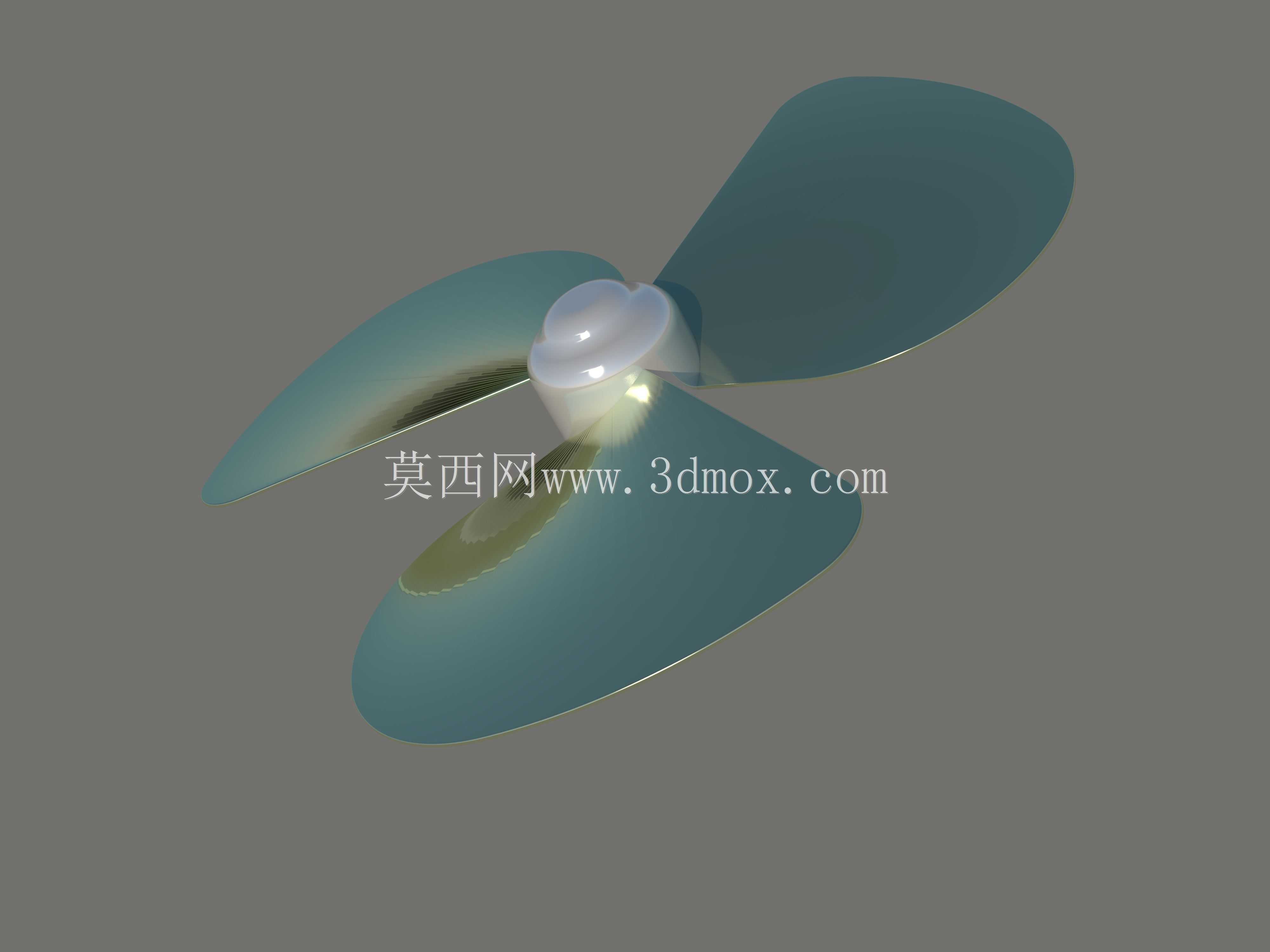

电源变压器配套三叶轴流冷却风叶结构

　　在中小功率干式电源变压器的风冷散热系统设计中，这类三叶轴流冷却风叶是直接决定散热效率的核心运动部件，多数场景下直接压装在变压器配套的驱动电机输出轴端，无需额外加装联轴器，通过电机带动高速旋转产生定向轴向气流，带走变压器铁芯、绕组运行过程中产生的焦耳热与铁损热量，避免绕组温升过高导致绝缘层老化加速、输出电压稳定性下降的问题。不同于常规民用风扇的大弦长、低转速叶片设计，这款风叶的叶片采用了变截面扭曲翼型设计，从叶根到叶梢的弦长逐步收窄，安装角沿径向平滑递减，能够在2400-2800rpm的常规工业驱动转速下，避免叶梢部位产生气流分离与涡流损耗，在相同输入功率下比等截面直叶片的风量提升12%左右，同时气动噪声降低4-6分贝，适配配电房、工业控制柜这类对运行噪音有一定要求的安装场景。

　　从结构设计逻辑来看，三叶布局是平衡动平衡精度、送风效率与制造成本的最优选择：两叶结构虽然模具成本更低，但高速旋转时动平衡冗余量小，对轴系同轴度要求极高，长期运行容易出现轴承偏磨；四叶及以上结构虽然送风均匀性更好，但相同转速下电机负载扭矩提升15%以上，会增加驱动电机的功率冗余要求，抬高整体散热系统的物料成本。这款风叶的叶根与中心轮毂采用一体化过渡结构，轮毂位置设计有标准D型轴孔，能够直接匹配市面上常规的单相异步电机输出轴，轴孔深度与轮毂厚度保持一致，压装后叶片端面跳动量可控制在0.2mm以内，无需额外做动平衡校准即可满足G6.3级的动平衡精度要求，适配长期连续运行的工况。从安装边界来看，这款风叶的旋转外径适配120mm-150mm直径的导风罩安装位，轴向安装总厚度不超过45mm，能够直接嵌入变压器壳体与散热翅片之间的预留间隙，不需要额外改动变压器的原有安装结构，替换老旧风叶时仅需松开轴端的锁紧顶丝即可完成拆装，后期维护成本极低。叶片表面采用光滑圆弧过渡，没有尖锐棱角与凸起结构，一方面能够减少旋转过程中的风阻损耗，另一方面也能避免积灰后破坏原有动平衡，适配多粉尘的工业车间运行环境。

　　在实际选型匹配时，需要注意风叶的旋转方向与叶片扭曲方向的对应关系，反向安装会导致送风方向反转，气流无法有效吹过变压器的散热翅片，反而会在风叶与壳体之间形成涡流区，大幅降低散热效率；同时要保证风叶与导风罩内壁的径向间隙控制在3-5mm，间隙过大会产生气流回流损失，间隙过小则容易因为运行震动产生擦碰异响。这类风叶的材质通常选用改性ABS或者增强尼龙注塑成型，能够在-20℃到80℃的环境温度下长期运行，不会因为变压器周边的持续高温出现叶片变形问题，材料本身具备一定的自润滑性，叶根位置不需要额外加装耐磨衬套即可满足上万小时的运行寿命要求。

　　在三维建模过程中，需要重点控制叶片翼型的曲面连续性，保证每个叶片的型面偏差不超过0.1mm，避免因为曲面误差导致三个叶片的送风阻力不一致，运行时产生周期性震动；同时轮毂位置的顶丝孔要与轴孔保持垂直，保证锁紧时顶丝能够完全贴合电机轴的D型平面，避免高速旋转时风叶出现轴向窜动。不同于大型工业冷却塔的大风量冷却风叶，这类小型轴流风叶的送风距离控制在0.5-1m之间，刚好能够覆盖电源变压器的整个散热面，不会因为风速过高导致绕组表面积尘过快，也不会因为风量不足导致热量在壳体内部积聚，是中小功率电源变压器风冷系统的标准化适配部件。
