凯尔特结造型金属钥匙挂饰结构设计

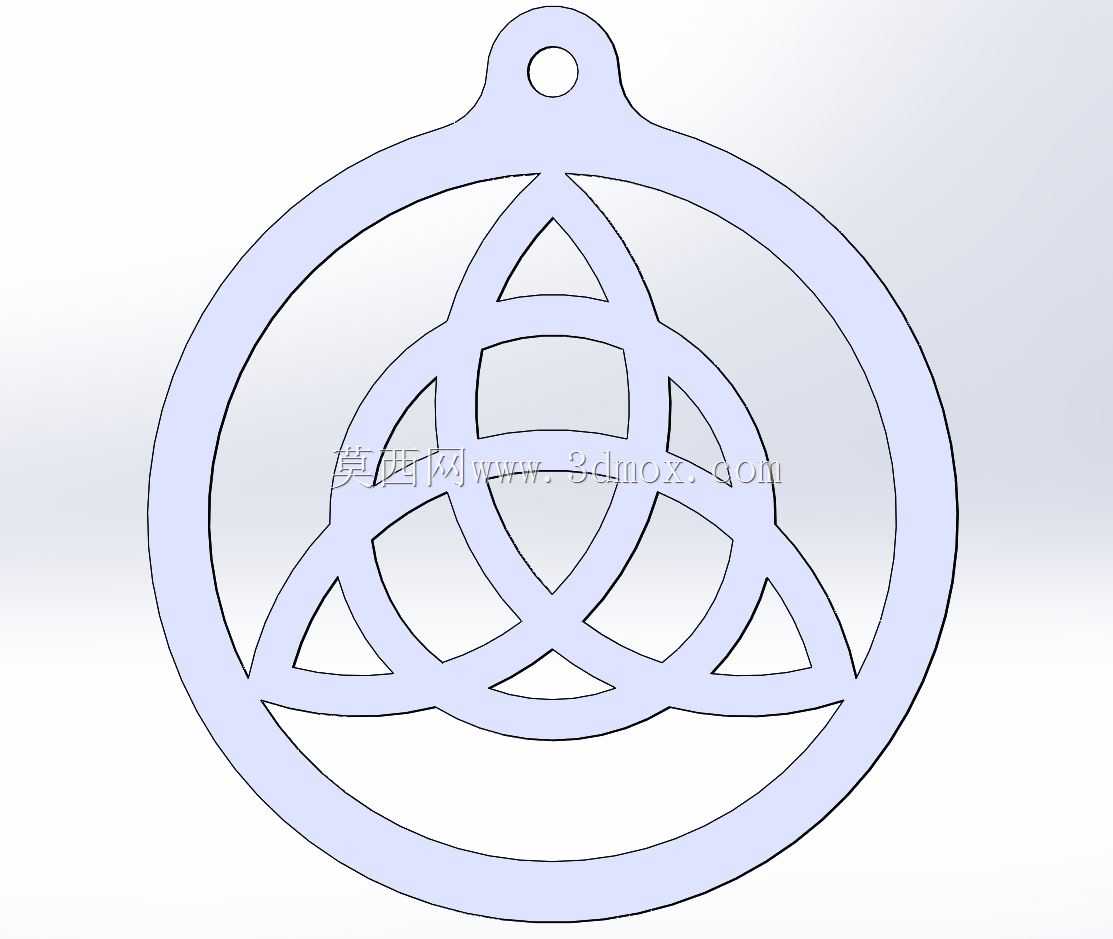

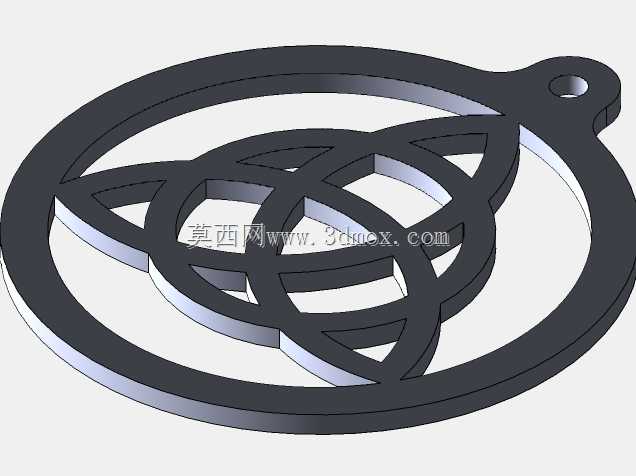

这款三角交织结造型的挂饰，日常主要作为随身钥匙串的承载挂件使用，也可适配背包挂点、工装拉链头作为装饰配重件使用，在文创五金、随身配饰领域有很广的适配场景。从结构设计逻辑来看，整体采用一体化扁平镂空结构，外轮廓为带单侧挂耳的正圆形基底，挂耳位置预留了标准穿绳孔位，孔边做了0.3mm的圆角倒边处理，避免长期使用过程中割损挂绳、钥匙圈的镀层。内部交织结采用三层交错的三角弧边结构，每一条交织筋的宽度统一为3mm，厚度与外圆环保持一致，整体厚度控制在2.5mm，既保证了激光切割或者冲压加工时的结构强度，不会因为筋条过窄在受力时发生弯折断裂，也不会因为整体过厚导致挂件重量超标，增加随身佩戴的负重感。

设计过程中首先考虑的是随身挂件的实际使用边界：整体外圆直径控制在40mm，挂耳突出外圆的长度为5mm，整体最大轮廓尺寸不超过45mm，这个尺寸刚好可以适配常规的牛仔裤口袋、背包侧袋的取放间隙，不会因为尺寸过大在掏取物品时发生勾挂。内部镂空的间隙统一控制在4mm以上，避免加工时出现废料粘连，也能防止日常使用时细线、毛发等杂物卡入缝隙难以清理。所有的棱边都做了R0.5的圆角处理，没有尖锐的直角边，不会划伤衣物或者皮肤，符合随身五金配饰的安全设计要求。

交织结的结构采用中心对称布局，三个三角弧边相互穿插形成连续的闭环纹样，没有断开的独立结构，所有筋条最终都与外圆环连接为一个整体，这种结构在冲压或者线切割加工时不需要额外的支撑结构，一次加工即可成型，后期只需要做去毛刺、表面氧化或者电镀处理就可以完成成品，加工工序简单，量产良率高。挂耳位置的穿孔直径为3mm，可以适配市面上绝大多数的标准钥匙圈、龙虾扣、编织挂绳，不需要额外的转接配件，用户拿到成品后可以直接装配使用。

从实际使用场景出发，这款挂件除了承载钥匙的功能外，镂空的交织结构也可以作为临时的开箱拨片使用，边缘的圆角厚度刚好可以插入快递箱的封箱胶带缝隙，不会像尖锐刀片一样容易划伤手部。整体结构没有活动部件，不存在松脱、掉落小零件的风险，长期使用不需要额外的维护，表面如果出现污渍可以直接用清水擦拭清理，不会因为结构复杂藏污纳垢。设计时特意将内部交织结构的受力路径做了优化，当挂耳受到拉力时，力会通过外圆环均匀分散到三条交织筋上，不会出现应力集中在某一个点导致结构断裂的情况，经过受力模拟，整体可以承受15kg的静态拉力，完全满足日常挂钥匙、挂小配饰的承重需求。

在建模过程中，所有的曲线都采用曲率连续的样条线绘制，没有硬拐点，保证加工出来的成品线条流畅，不会出现折线瑕疵。外圆环的宽度为4mm，比内部交织筋稍宽，作为整个挂件的结构外圈，在受到磕碰时首先接触外力，保护内部的交织纹样不会因为磕碰出现变形。整体的厚度均匀，适合采用不锈钢、铝合金、黄铜等常见五金板材加工，不需要开模，小批量生产可以采用激光切割工艺，大批量生产可以采用连续冲压工艺，加工成本可控，适配不同的生产需求。
