屋面维修物料吊装用小型悬臂起重设备

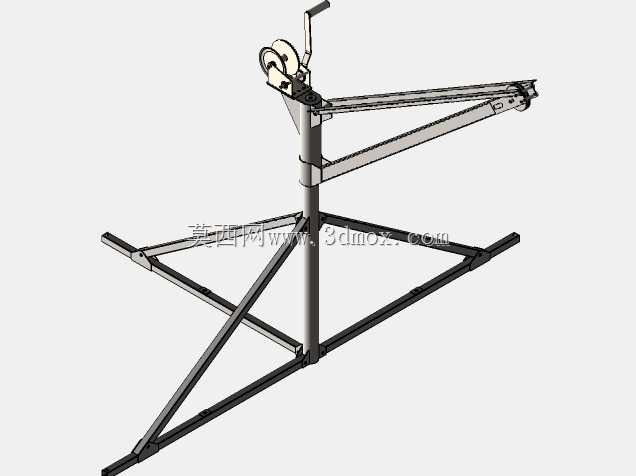

　　在民用建筑屋面修缮、小型工业厂房屋面维保作业场景中，常规大型起重设备受场地空间、屋面承载能力限制无法进场，作业人员往往面临屋面瓦、防水卷材、小型机具、修缮砂浆等物料垂直运输的难题，这款小型吊装设备正是针对这类受限空间作业场景开发的专用起重装置。设备采用三角支撑底架结构，三根支腿呈120°夹角向外展开，单根支腿长度可根据屋面实际平整情况做小幅伸缩调整，支腿底端设置有防滑橡胶垫，既可以增大与屋面面层的摩擦力防止作业时滑移，也能避免支腿尖锐端破坏屋面防水层或铺装层，整套底架展开后占地直径约1.8米，不需要在屋面做预埋固定，仅靠自身结构稳定性与支腿防滑设计即可满足额定载荷下的作业安全要求，适配绝大多数平屋面、坡度不大于15°的缓坡屋面的场地条件。

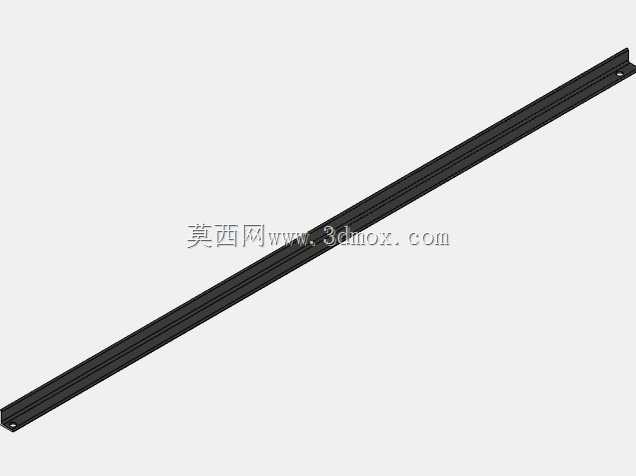

　　设备的立柱采用分段式套接结构，两节立柱通过快锁插销固定，总作业高度可在1.2米至1.8米区间调整，立柱顶端安装有可360°水平回转的悬臂梁，悬臂采用三角形桁架结构设计，相比同截面实心型钢臂架，桁架结构在保证抗弯强度的前提下能有效降低自重，单段悬臂长度1.5米，额定作业半径下可覆盖立柱周边3米范围内的物料落点，作业时地面人员可通过拉拽悬臂上的牵引绳轻松调整吊点位置，不需要额外加装回转驱动装置，手动操作即可完成对位，适配小范围作业的灵活调整需求。

　　起升机构采用自锁式手摇绞盘，绞盘自带棘轮止逆结构，当操作人员停止摇动摇柄时，绞盘会自动锁止卷筒，不会出现吊物下坠的风险，绞盘的钢丝绳采用直径6mm的镀锌航空钢丝绳，破断拉力满足5倍额定载荷的安全系数要求，悬臂最外端设置有定滑轮组，钢丝绳从绞盘引出后沿悬臂上的导绳槽延伸至端部滑轮，下方配套有可拆卸的吊钩与安全卡扣，防止吊索具从吊钩处滑脱。整套设备拆解后可分为底架支腿、立柱、悬臂、绞盘四个主要部分，单个部件重量不超过25kg，两名作业人员即可完成全部部件的屋面搬运与组装，不需要借助额外的吊装设备转运，非常适合无电梯的多层建筑屋面作业场景。

　　从设计逻辑来看，这款设备优先考虑了屋面作业的荷载限制，整套设备自重控制在70kg以内，作业时对屋面的面荷载远低于普通屋面的设计承载值，不会造成屋面结构变形；其次是操作的低门槛性，整套设备无复杂电控、液压系统，所有动作均可通过手动操作完成，作业人员仅需简单培训即可掌握操作方法，不需要持有特种作业操作证即可开展小载荷物料吊装作业，适配零散维修作业的人员配置特点。设备的安装边界要求较低，仅需要屋面有一块2米见方的平整硬化区域即可架设，支腿展开范围内无突出障碍物即可满足回转需求，作业时吊重范围控制在200kg以内，完全覆盖屋面修缮作业中常见的物料重量区间，比如单捆防水卷材重量约40kg，小型屋面光伏板重量约20kg，修缮用砂浆桶重量约50kg，都在设备的安全作业载荷范围内。

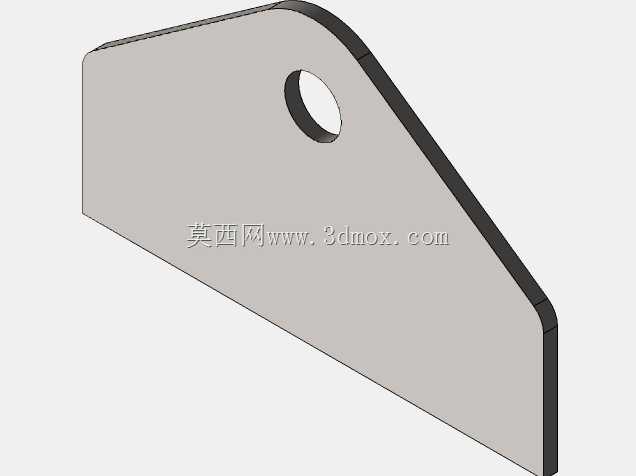

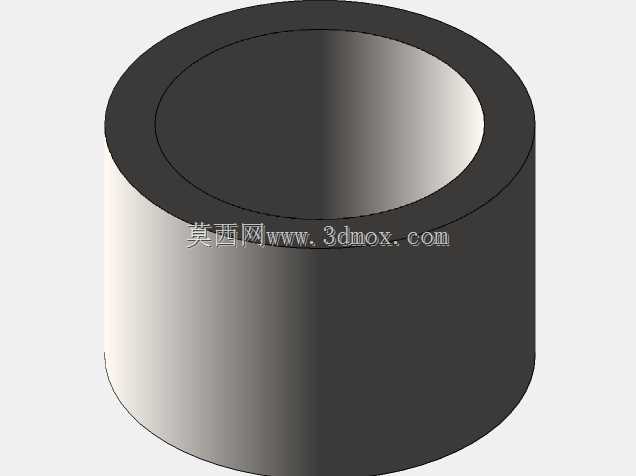

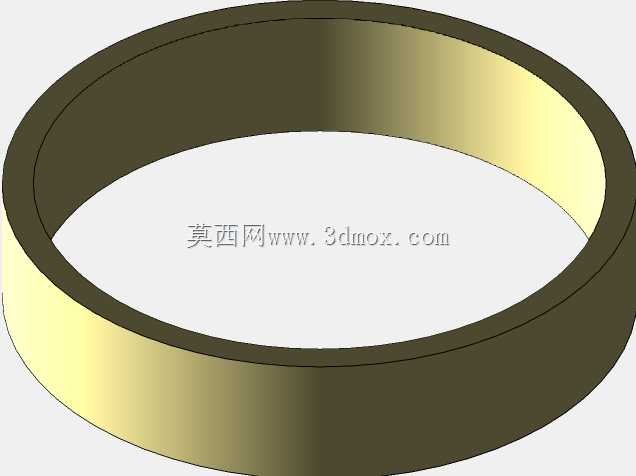

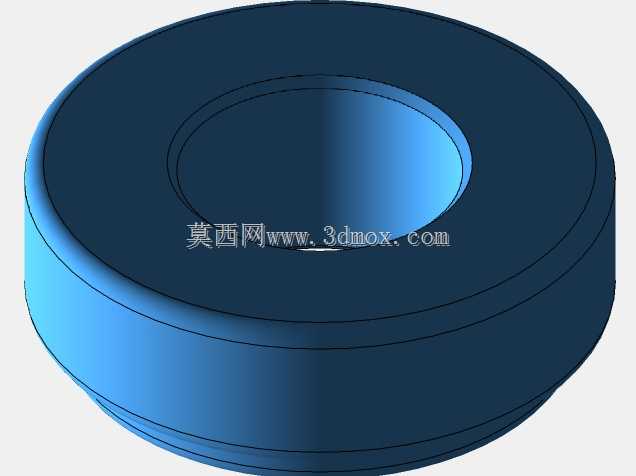

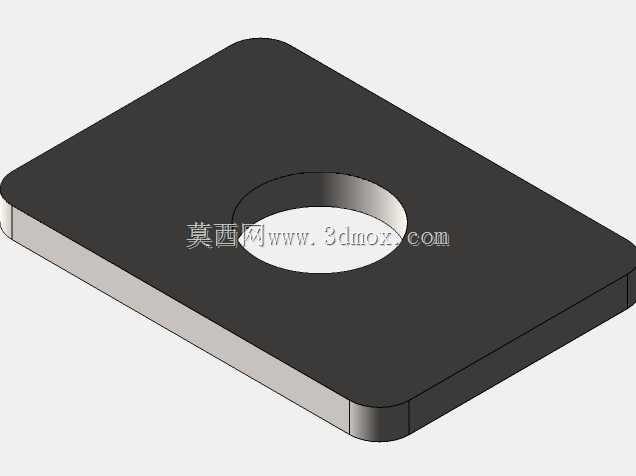

　　在结构细节处理上，臂架与立柱的连接位置采用了加厚的回转支承衬套，减少长期回转带来的磨损，延长设备使用寿命；所有钢结构部件表面均做了喷塑防锈处理，可适应屋面露天作业的日晒雨淋环境，减少锈蚀带来的结构强度下降风险；手摇绞盘的摇柄采用可折叠设计，设备收纳时可将摇柄折起，减少存放空间占用，支腿与立柱的连接位置设置有加强筋板，避免支腿受载时出现应力集中导致的焊缝开裂问题。不同于常规的固定式悬臂吊，这款设备不需要与建筑结构做刚性连接，转场时仅需拔出连接插销即可拆解搬运，可在同一项目的不同作业面之间快速转场，也可在多个项目之间周转使用，大幅降低屋面维修作业的物料运输成本，减少作业人员肩扛手抬搬运物料的劳动强度，同时也降低了人工攀爬搬运物料时的高空坠落风险。
