哈利波特主题金色飞贼造型摆件结构设计

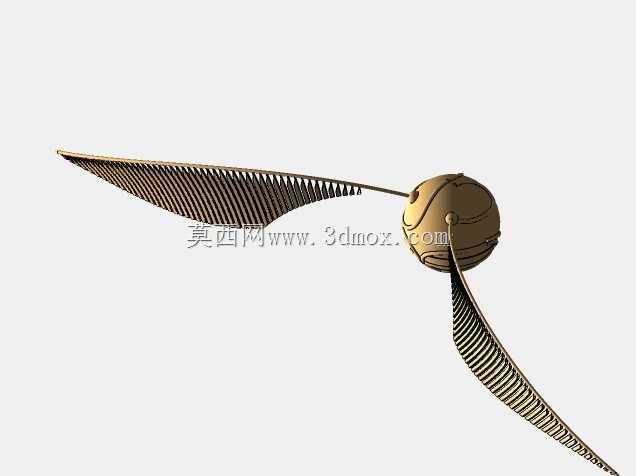

本次设计的造型构件以影视IP中的经典飞行道具为原型，采用球形主体搭配双侧对称翼片的结构形式，整体可作为文创展示摆件、主题展陈装饰构件使用，适配主题场馆陈列、IP衍生周边开发、收藏类摆件生产等场景。从结构设计逻辑来看，球形主体作为核心承载部件，表面做分模线式的凹凸纹理处理，既还原原作的视觉特征，也为后续注塑、3D打印等加工工艺预留出合理的拔模斜度，避免生产过程中出现倒扣粘模的问题。双侧翼片采用非对称安装角度设计，上侧翼片展幅略大于下侧翼片，翼片表面的肋条状纹理并非单纯装饰，每一条肋条都沿翼片的气动受力方向排布，若后续将该结构改装为轻量航模的气动部件，该纹理可在低雷诺数飞行状态下优化翼面气流附着效果，降低翼尖涡流带来的阻力损失。

从安装边界来看，球形主体的直径控制在常规摆件的通用尺寸区间，双侧翼片展开后的最大宽度不超过常规展示台的承载宽度，底部预留有标准的M3螺纹安装孔位，可直接适配通用摆件底座、亚克力展示支架的安装接口，无需额外加工转接件。翼片与球体的连接部位采用嵌入式榫卯结构配合粘接固定的方式，连接段做了R2的圆角过渡处理，避免应力集中导致翼片受外力碰撞时发生断裂，连接段的嵌入深度达到球体半径的三分之一，保证连接强度足以承受日常搬运、擦拭过程中的外力载荷。

在细节设计上，翼片的厚度从根部到翼尖做渐变处理，根部厚度为3mm，向翼尖逐步收窄至0.8mm，既保证根部的连接强度，也让翼尖呈现出轻薄灵动的视觉效果，同时渐变厚度的设计也让整个构件的重心落在球形主体的几何中心位置，放置在平面上时不会出现侧倾问题。球体表面的环形凸起结构做了0.5mm的高度差处理，既还原原作的拼接视觉效果，也不会因为凸起过高导致积灰难以清理，凸起边缘全部做R0.3的圆角钝化处理，避免日常接触时划伤手部。

从实际应用拓展角度来看，该结构除了作为静态摆件使用外，还可通过在球体内部预留的空腔加装微型配重块、磁吸组件，改装为桌面磁悬浮摆件、主题解压玩具，翼片的连接结构预留了微型转轴的安装空间，若加装微型振动马达，还可实现翼片的小幅摆动效果，模拟飞行时的动态视觉。设计过程中对所有曲面做了G2连续处理，保证曲面过渡顺滑无折痕，无论是采用光敏树脂3D打印、还是ABS注塑加工，都能获得良好的表面质量，后续做电镀、喷涂等表面处理时，不会出现曲面断层导致的上色不均问题。针对不同的加工工艺，该结构的壁厚统一控制在1.5mm-3mm的合理区间，既避免注塑时出现缩痕、填充不足的问题，也能控制3D打印时的材料消耗，降低生产制造成本。翼片表面的肋条深度控制在0.3mm，宽度0.8mm，肋条之间的间距均匀为1.2mm，该尺寸比例既保证纹理的视觉清晰度，也不会因为纹理过深导致清理难度提升，同时在模具加工时，该尺寸的纹理可以直接采用精雕工艺加工在模具型腔表面，无需额外做蚀刻处理，降低模具加工成本。
