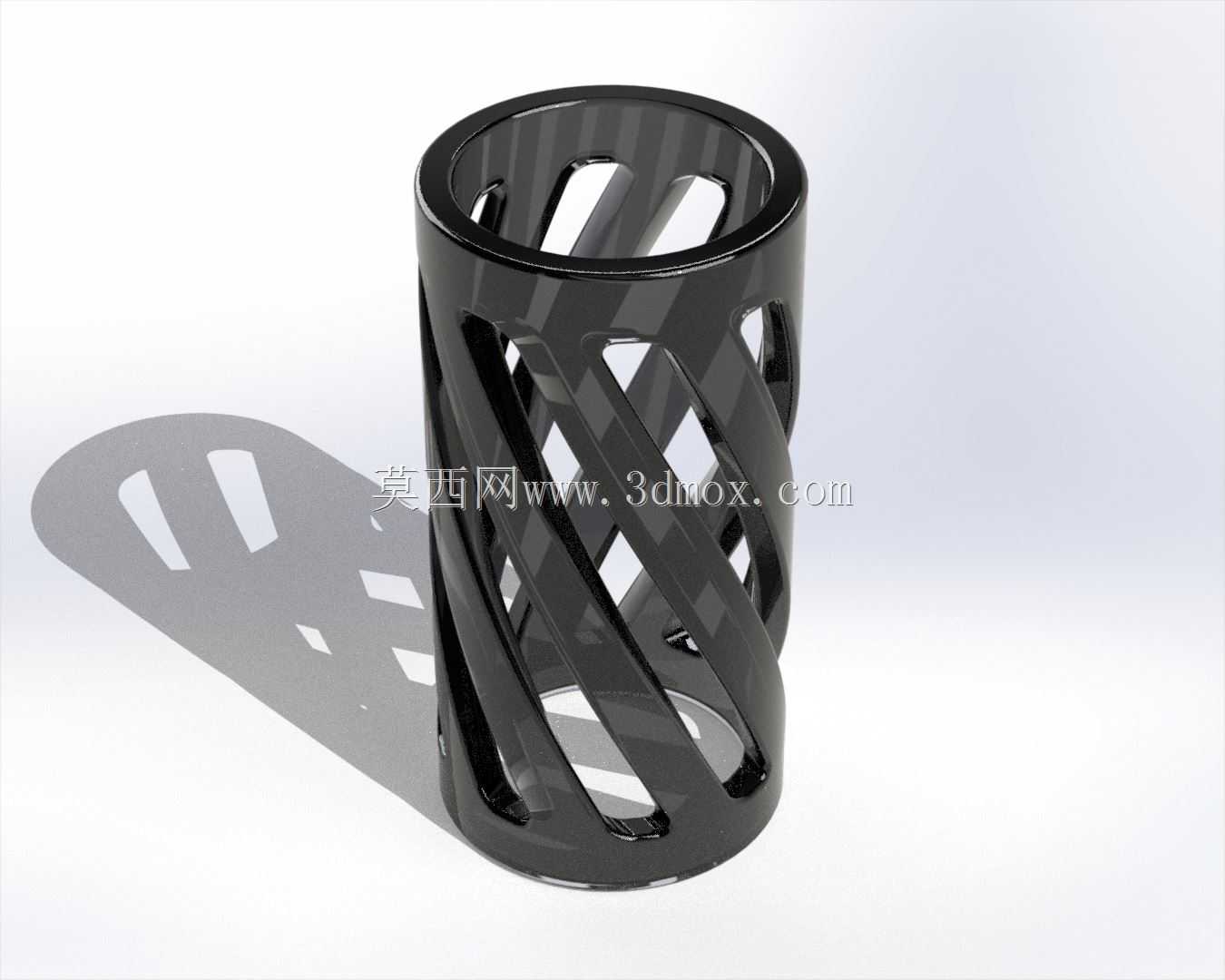

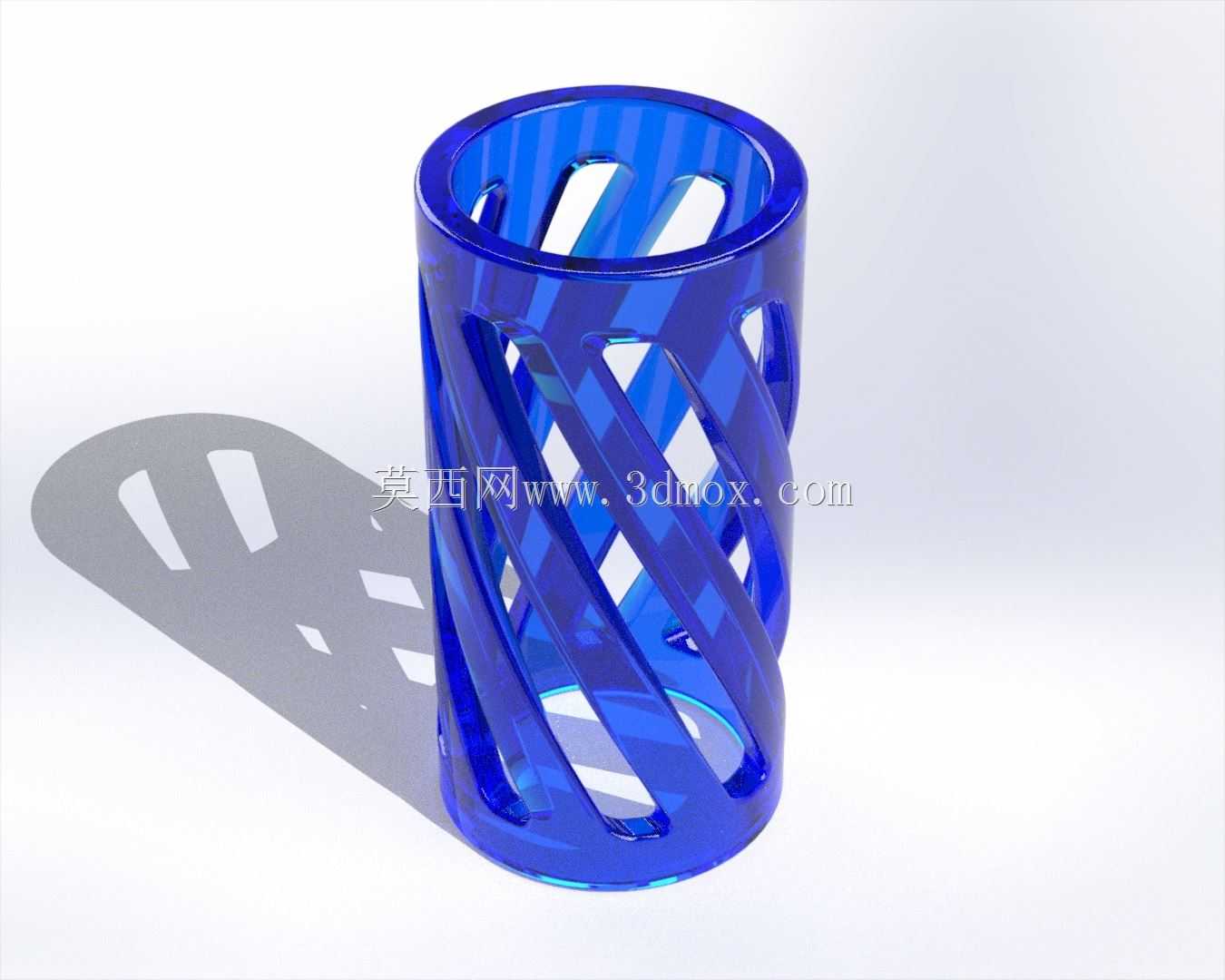

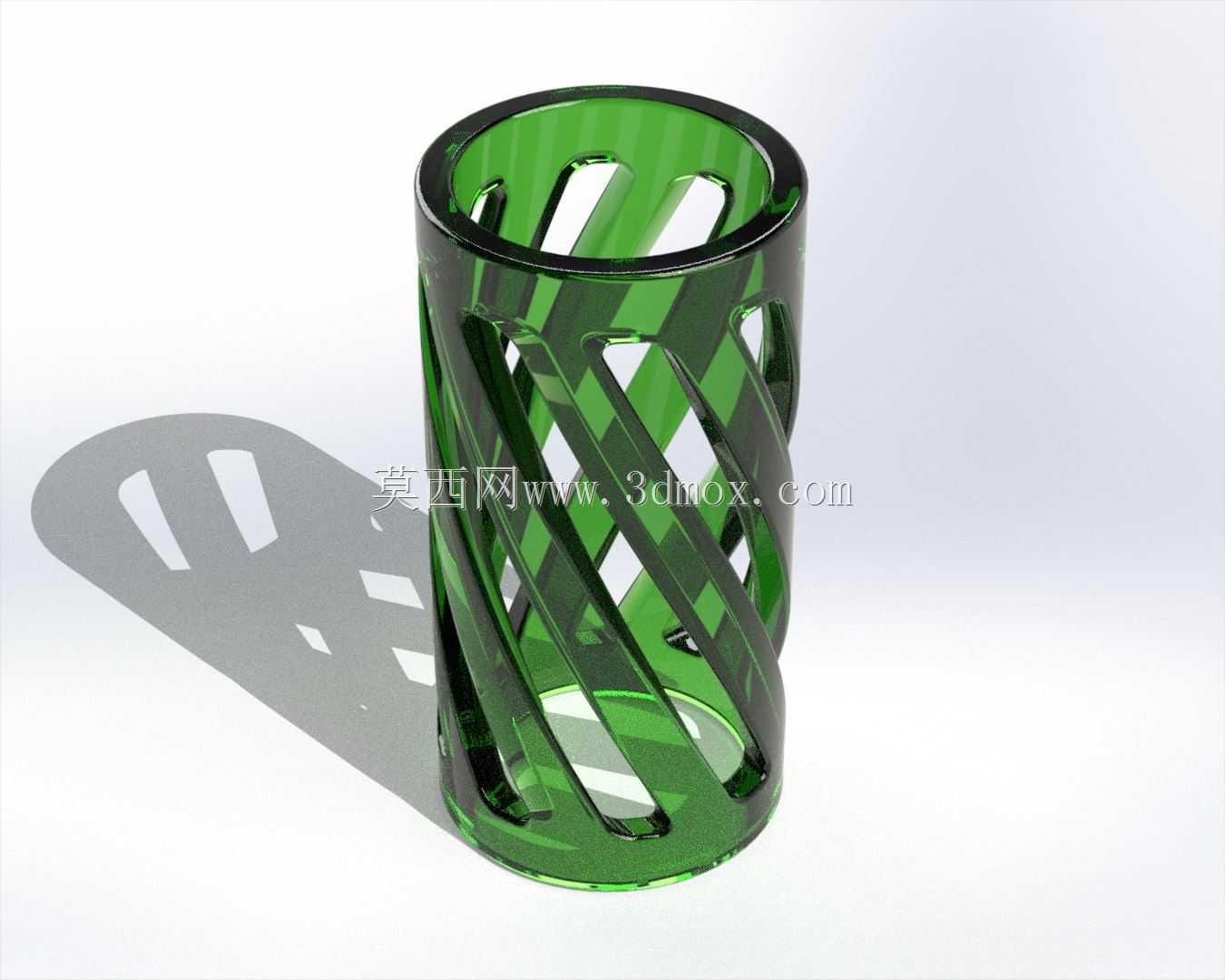

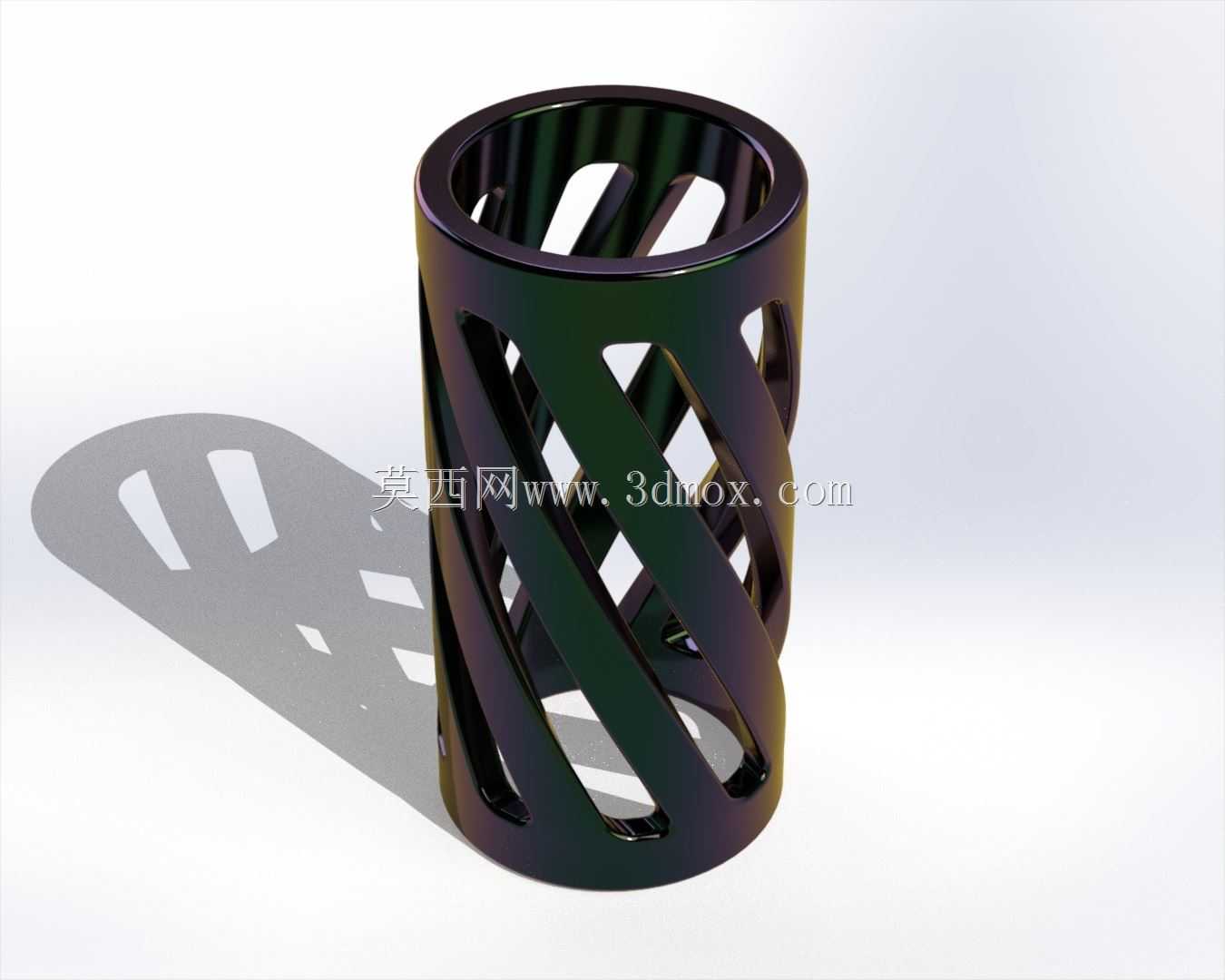

螺旋镂空通透式圆柱筒体结构设计

　　这类带连续螺旋镂空的圆柱筒体结构，在流体输送、物料筛分、防护套筒类场景中有着很实际的应用价值，区别于常规冲孔筛筒的离散开孔布局，连续螺旋走向的镂空槽能让流体或散料通过时形成更稳定的旋流导向，减少物料在筒壁的挂壁残留，在低压流体输送的导流段、小颗粒散料的筛分滚筒外层，甚至是轻工设备里的笔插、装饰性防护套场景都能适配。从结构设计逻辑来看，整个构件以等径圆柱筒体为基体，螺旋筋条与镂空槽沿筒体轴向连续扭转延伸，筋条的宽度、镂空槽的宽度比例经过反复校核，既保证筒体整体的径向抗形变能力，又最大化提升通透率——如果筋条过窄，筒体受径向挤压时容易出现筋条弯折失稳，镂空占比过低则会失去通透导流的设计初衷。

　　建模过程中需要先确定筒体的基础内外径参数，常规适配小通径场景的版本，外径可控制在60-80mm区间，筒体高度与外径的比例控制在1.5:1左右，上下两端保留5-8mm宽度的实心环形边，作为安装定位的贴合面，避免螺旋筋条直接延伸到端面导致安装时接触应力集中，压溃筋条端部。螺旋升角的选择是整个设计的核心参数，升角过小会让镂空槽接近水平环向，流体通过时的导向作用不足，散料容易卡在槽内；升角过大则筋条接近竖直走向，筒体的周向抗扭刚度会明显下降，受周向剪切力时容易出现筋条开裂。

　　实际建模时先绘制单条螺旋筋的扫描路径，以筒体中心轴线为螺旋引导线，按照选定的升角生成连续螺旋曲线，再以矩形截面沿路径扫描生成单根筋条，通过圆周阵列生成均匀分布的多根螺旋筋，最后与上下两端的实心环边做布尔合并，形成整体式的筒体结构。需要注意的是，筋条与端环的衔接位置要做R2-R3的圆角过渡，避免尖角位置出现应力集中，不管是后续采用透明树脂3D打印做功能验证，还是采用注塑工艺批量生产，圆角过渡都能减少成型时的应力残留，提升构件的抗冲击寿命。

　　从安装边界来看，筒体上下两端的实心环边外径与筒体外径保持一致，内径略大于筒体内径1-2mm，形成微小的定位止口，装配时可以直接套在对应直径的中心管或者支架上，不需要额外设计复杂的定位结构，端环上可以根据实际安装需求均匀布置2-4个M3的小螺纹孔，用紧定螺钉完成周向固定，防止筒体工作时出现周向转动。这类结构如果用在流体导流场景，通透的螺旋槽能让通过的流体形成稳定的旋流，减少流体在管段内的紊流噪音，提升下游流量检测的稳定性；如果用在小型筛分设备上，连续螺旋槽的边缘没有冲孔工艺带来的毛刺，对颗粒物料的磨损更小，也不容易出现细颗粒卡塞在孔角的问题；如果作为防护套筒使用，螺旋镂空的结构在保证通风散热的同时，比直槽镂空的筒体有更好的抗径向挤压能力，受到外力冲击时螺旋筋能通过微小的形变分散冲击力，不会像直筋结构那样一旦受力超过阈值就直接断裂。设计过程中还要考虑壁厚的均匀性，不管是3D打印还是注塑成型，壁厚不均都会导致成型时出现缩痕、翘曲，整个构件的筋条厚度、端环厚度要保持一致，控制在2-3mm区间，透明材质制作时均匀的壁厚也能保证光线折射的一致性，外观质感更统一。另外，螺旋筋的扭转圈数也要匹配筒体的整体高度，常规高度下扭转1.5-2圈即可，圈数过多会导致筋条的加工难度上升，成型时脱模阻力变大，圈数过少则螺旋导向的效果不明显，达不到预期的功能需求。
