带投影功能的智能眼镜结构设计

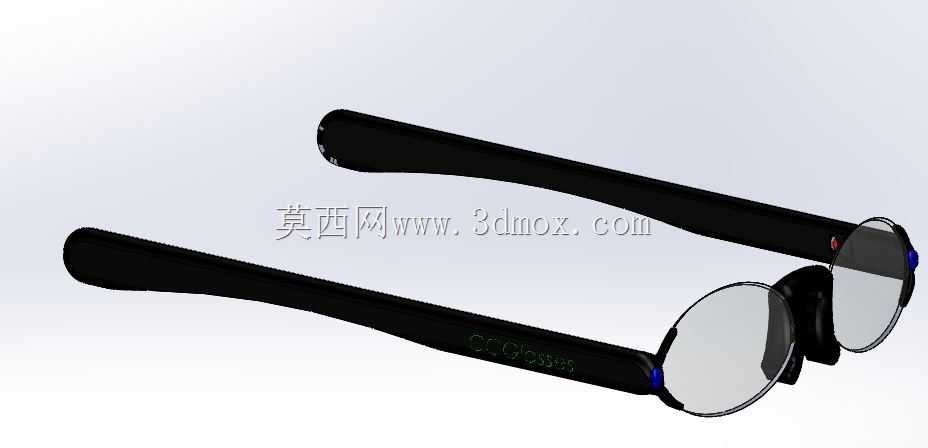

　　这款可穿戴投影眼镜的结构设计，核心围绕近眼显示场景的实际使用需求展开，在常规眼镜的佩戴形态基础上，集成了微型投影模组与对应控制组件，适配日常随身使用的佩戴逻辑。从结构布局来看，镜腿部分采用一体化长条形腔体设计，内部预留了投影模组、控制电路、供电模块的安装空间，镜腿尾部做了贴合耳后轮廓的弧度处理，佩戴时重心分布贴合头部侧面轮廓，避免长时间佩戴出现局部压痕或滑落问题，镜腿与镜框的铰接位置预留了走线空间，同时设置了限位结构，开合角度控制在常规眼镜的适配范围，保证折叠收纳时不会挤压内部走线与光学元件。

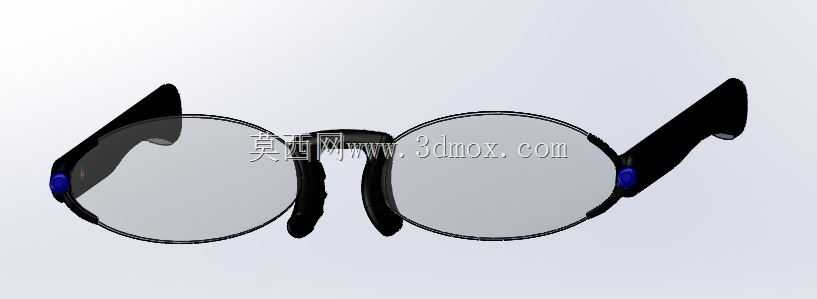

　　镜片部分采用圆形光学镜片基材，镜片表面覆有专用光学薄膜，可从侧面接收投影模组投射的光线，在不遮挡正常前方视线的前提下，将投影画面反射至人眼成像区域，实现近眼显示效果，薄膜的贴合公差控制在0.02mm以内，避免出现画面畸变、局部漏光的问题，镜框与镜片的配合采用卡接加微量点胶的固定方式，保证日常佩戴晃动时镜片不会出现位移，影响投影成像位置。控制按键部分设置在镜腿外侧的易触碰位置，蓝色按键对应投影模组的开关控制，按键采用下沉式设计，按键行程控制在0.8mm，触发力度设置为1.2N，避免日常佩戴时误触开启投影，红色小型镜头为投影模组的出光口，出光角度经过反复校准，刚好对准镜片侧面的光学薄膜入射区域，出光口周围做了遮光挡边，避免杂光散射影响佩戴者的前方视线。

　　信号传输部分预留了两种连接方案的安装空间，既可以内置蓝牙模块实现与移动播放设备的无线连接，也可以在镜腿末端预留有线接口位置，适配iPod等传统便携播放设备的有线信号传输需求，两种方案的结构预留不额外增加镜腿的整体厚度，保证外观的简洁性。整体外形尺寸参照常规光学眼镜的佩戴尺寸设计，镜框总宽度控制在140mm以内，镜腿展开总长度155mm，折叠后整体厚度不超过35mm，可放入常规眼镜盒中收纳，安装边界方面，所有内部电子元件与结构件的配合间隙控制在0.1mm以内，镜腿内部的腔体做了分段式筋位设计，将投影模组、电池、控制板分别固定在独立腔室，避免日常使用中的磕碰震动导致元件移位，同时筋位也起到了加强镜腿结构强度的作用，在镜腿受到侧向挤压时不会出现断裂变形。

　　光学部分的调校是这款设计的重点，投影模组的安装角度经过多次结构迭代调整，保证投射到镜片薄膜上的画面畸变量控制在人眼可接受的范围内，同时投影画面的亮度设置适配室内日常使用场景，不会因为亮度过高造成眼部疲劳，也不会因为亮度过低导致画面看不清。鼻托部分采用可微调的软质结构，适配不同鼻梁高度的佩戴者，保证镜片与眼部的距离始终保持在固定范围内，确保投影画面的成像位置稳定，不会因为佩戴位置偏移出现画面偏移、对焦不准的问题。镜腿表面做了哑光防滑处理，接触皮肤的位置没有尖锐棱角，所有结构接缝处做了圆角过渡，避免佩戴时剐蹭皮肤，整体重量控制在45g以内，和常规板材眼镜的重量接近，长时间佩戴不会产生明显的负重感。
