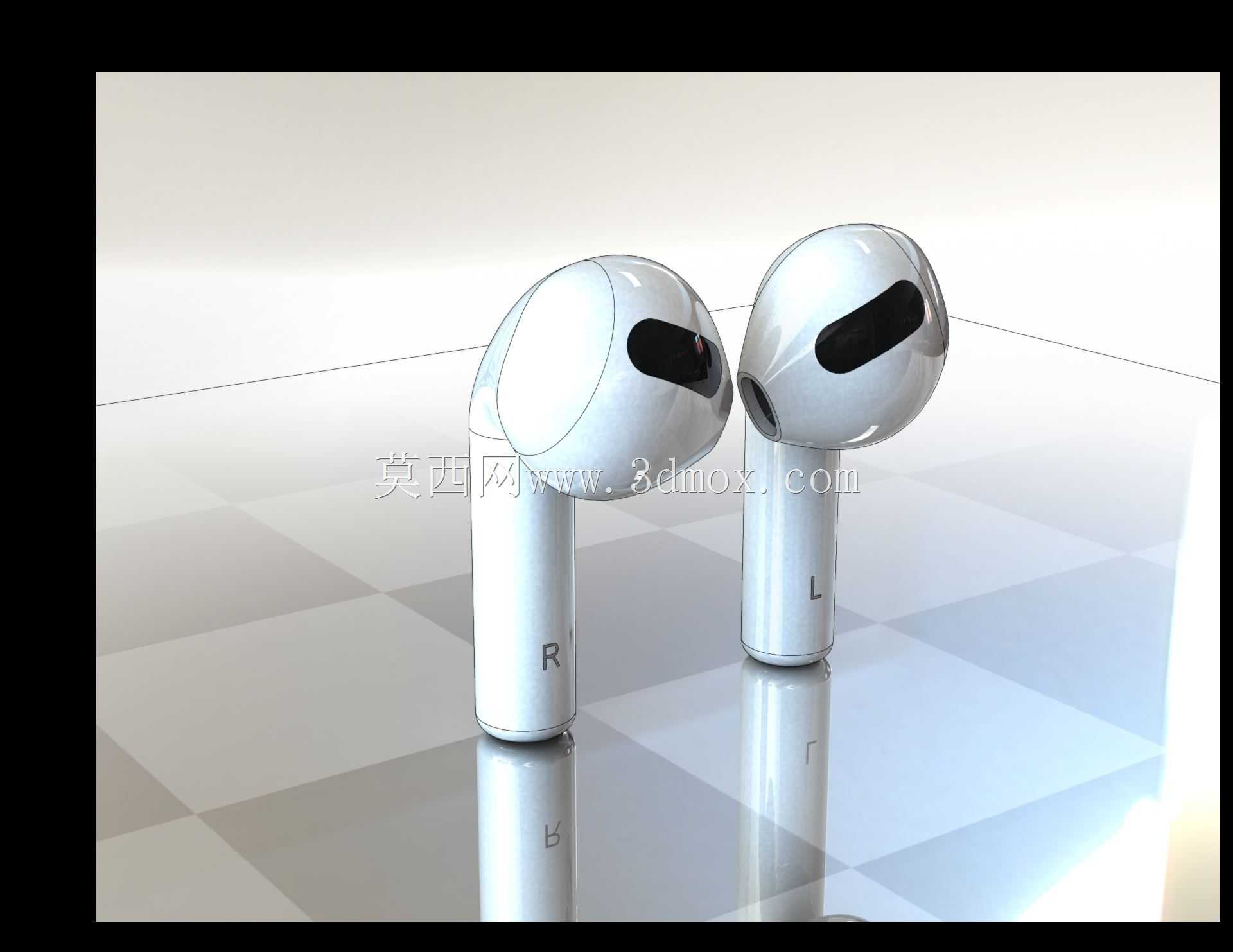

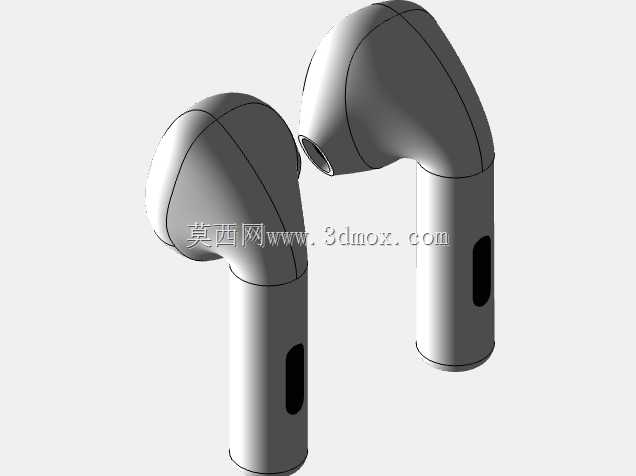

半入耳式真无线蓝牙耳机外观结构设计

　　本次呈现的半入耳式真无线蓝牙耳机结构设计，完全贴合日常佩戴的人体工学逻辑，在做曲面过渡的时候，特意参考了大量国人耳甲腔的三维扫描数据，没有做生硬的棱角处理，耳机柄与耳塞腔体的衔接处做了1.2mm的圆角顺滑过渡，既避免了佩戴时硌压耳屏的问题，也能让耳机在日常跑动、头部晃动的时候保持足够的佩戴稳定性，不会轻易滑落。从功能实现的结构层面来看，耳塞头部的出声孔位置做了内凹的防尘网安装槽，槽深0.3mm，刚好适配常规的不锈钢防尘网粘贴固定，不会因为网片突出导致佩戴时的异物感，耳机柄末端的麦克风拾音孔做了斜切角度处理，对准日常通话时的嘴部方向，能在结构层面降低风噪对通话拾音的干扰，同时孔位内部做了0.1mm的挡胶台阶，避免组装时胶水溢出堵塞拾音通道。

　　在外形尺寸的边界控制上，单只耳机的整体长度控制在38mm以内，耳塞腔体的最大直径为16.8mm，耳机柄的直径为11.2mm，这个尺寸边界既能够容纳下10mm动圈发声单元、纽扣式锂电池、蓝牙天线与主控电路板，也不会因为体积过大导致佩戴时的外凸感过重，适配绝大多数常规尺寸的充电仓内部空间，不会出现耳机放入充电仓时卡滞、合盖不严的问题。设计过程中特意对耳机的合模线位置做了优化，将合模线设置在耳机侧面的视觉盲区，沿着曲面的曲率走向布置，避免合模线出现在正面可视区域影响外观质感，同时在耳机的触控感应区域做了微凸的触感标识，用户不用目视就能通过手指触感找到触控位置，实现切歌、接挂电话、唤醒语音助手等操作，不需要额外增加实体按键破坏整体的外观完整性。

　　从实际应用场景出发，这款耳机的结构设计兼顾了日常通勤、运动健身、办公通话等多场景的使用需求，耳塞部分的曲面造型能分散耳机对耳道的压力，长时间佩戴也不会出现明显的胀痛感，耳机外壳的壁厚均匀控制在1.2mm，既保证了外壳的结构强度，日常轻微磕碰、挤压不会出现壳体开裂的问题，也能尽可能控制整机重量，单只耳机重量控制在4g左右，佩戴时几乎没有坠耳感。在内部结构的堆叠上，特意将较重的电池模块布置在耳机柄的下半部分，让整只耳机的重心靠近耳屏位置，佩戴时的重力分布更均匀，不会出现重心外偏导致耳机容易滑落的问题，蓝牙天线的位置布置在耳机柄的最末端，远离内部的电池与金属发声单元，减少金属部件对蓝牙信号的屏蔽，保证日常使用时的连接稳定性，不会出现信号断连、声音卡顿的问题。

　　出声孔的内侧做了环形的调音棉安装位，预留了0.2mm的压缩量，保证调音棉安装后不会出现移位、脱落的问题，同时能通过调音棉的阻尼特性优化低频发声效果，让声音的低频表现更扎实，不会出现低频发散、浑浊的问题。耳机的泄压孔位置做了隐藏式设计，布置在耳塞腔体与耳机柄的衔接缝隙处，既能够平衡耳机腔体内部的气压，避免发声单元振动时因为腔体内气压差导致的音质失真，也不会让泄压孔直接外露，破坏外观的整体简洁感。在做曲面建模的时候，所有的曲面都做了G2连续处理，曲面之间的过渡没有明显的折痕，表面光影过渡顺滑，不管是做亮面抛光还是哑光磨砂的表面处理，都能呈现出均匀的质感，不会出现表面光影扭曲的问题，壳体的卡扣位置做了0.15mm的干涉量设计，保证上下壳体组装后扣合紧密，不会出现壳体松动、缝隙不均的问题，同时也方便后期维修拆解，不会因为卡扣过紧导致拆解时壳体断裂。
