三角星型铸金阀块安装基座结构设计

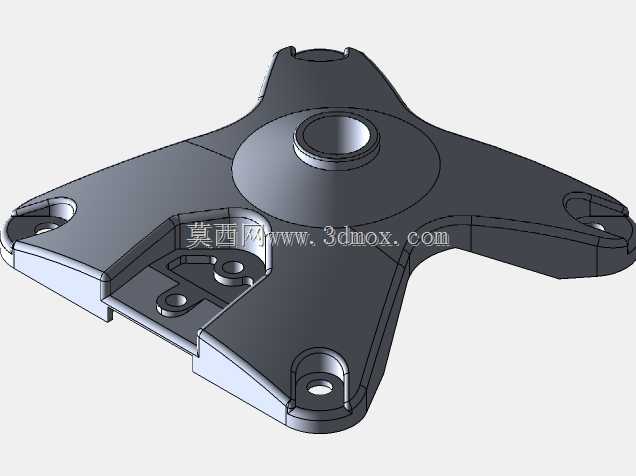

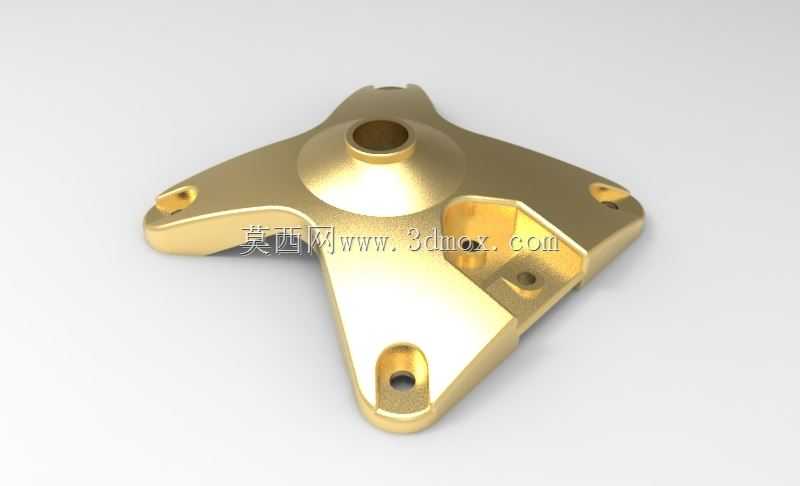

　　在工业流体控制管路系统中，阀类部件的安装固定精度直接决定整个管路的密封可靠性与运行稳定性，这款三角星型铸金基座正是为仪表类小型阀块配套设计的承载安装结构。不同于常规方形或圆形阀座，该结构采用三臂向外延伸的星型布局，三个支臂末端各设置一个沉头安装孔，安装时可通过螺栓将基座固定在设备面板或管路支架上，三点定位的结构形式相比四点安装拥有更好的平面自适应能力，即使安装面存在小幅平面度误差，也能通过三点贴合避免基座安装后产生内应力，防止上方阀块因受力不均出现密封面错位、阀芯卡滞等问题。

　　基座中心位置设置带沉台的中心通孔，该孔用于对接阀块的主流道接口，沉台结构可嵌入阀块底部的定位凸台，装配时能快速完成同轴度定位，减少装配找正的时间成本，同时沉台与凸台的配合面可作为辅助密封面，降低流体从阀块与基座衔接处渗漏的概率。其中一个支臂上设置了内凹的腔体结构，该腔体用于容纳阀块的调节机构或小型传感元件，腔体周边预留的两个小型螺纹孔可用于固定线路压板或传感元件安装座，避免外接线路在设备运行过程中因振动出现松脱。从铸造工艺角度来看，该结构所有转角处均采用圆角过渡，避免铸件冷却过程中因应力集中产生裂纹，各支臂的壁厚保持均匀一致，无突变的厚大截面，可有效减少铸造缩孔、缩松缺陷的产生，提升铸件成品率。

　　安装边界方面，三个安装孔的中心距按照常规仪表阀的安装尺寸规范设计，可直接适配现有主流规格的仪表阀块安装需求，无需额外加工转接板，基座整体高度控制在较低范围，安装后不会过多占用管路周边的操作空间，适合在空间紧凑的仪器仪表柜、小型流体控制单元中使用。基座表面采用铸造成型后抛光处理，既提升了铸件表面的致密性，也能减少流体介质在基座表面的残留，对于有洁净要求的流体管路场景，这种光滑表面也更便于日常清洁维护。在实际工况中，这类铸金基座常配套用于小型调压阀、截止阀的安装固定，可承受常规管路的工作压力与流体冲击，三个支臂的结构形式在保证安装强度的同时，相比整块式的方形基座减少了近三分之一的材料用量，兼顾了结构强度与轻量化需求。

　　中心孔周边的凸起圆台结构可提升中心接口处的结构强度，避免管路对接时拧紧螺栓的作用力导致中心孔变形，支臂上的沉头孔设计可让安装螺栓的头部完全沉入孔内，不会在基座表面形成凸起，避免安装后与周边其他部件产生干涉。在设计过程中，针对铸造成型的拔模需求，所有竖直方向的面均设置了合理的拔模斜度，无需后续额外的机加工修整即可满足装配精度要求，仅中心孔、安装孔、腔体定位面需要进行少量精加工，大幅降低了零件的加工成本。这类结构不仅可用于阀块安装，经过少量尺寸调整后也可作为小型气动元件、传感元件的安装基座使用，具备较强的场景适配性。
