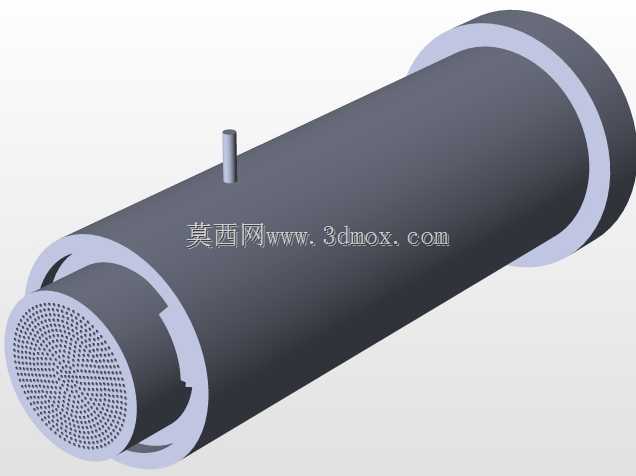

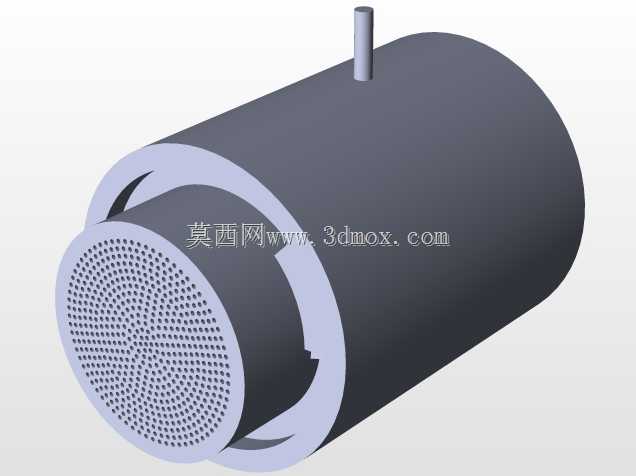

在流体输送控制系统的阀组集成设计中,这类带侧部接管、端面布有密集通流孔的筒式阀块,常作为管路末端的过滤与流向整合单元使用,常见于小型液压站回油支路、实验室流体回路、家用净水设备前置过滤段这类对安装空间有紧凑要求的场景。从结构功能来看,主体筒体为通流主腔,侧部垂直伸出的小直径接管可作为旁通取压、泄压引流或者辅助介质注入的接口,端面密集排布的微孔一方面作为介质通流的通道,另一方面可直接承托过滤滤芯的端面,无需额外加装孔板支撑件,减少了阀组的零件数量与密封泄漏点。

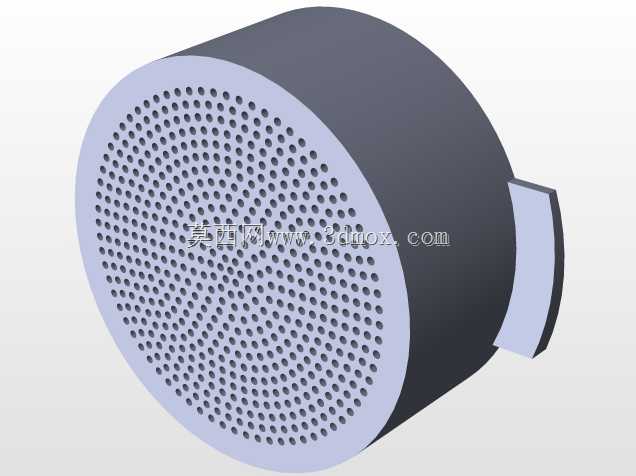

设计过程中首先要匹配主通路的通流能力,筒体内径根据额定流量下的介质流速确定,一般液压系统回油侧流速控制在1-2m/s,净水系统则控制在0.5-1m/s以内,避免沿程阻力过大造成能耗升高;侧部接管的位置需要避开筒体两端的安装密封面,距离端面的尺寸要满足管接头安装时的扳手操作空间,通常接管外壁到端面的距离不小于对应管接头螺母的对边尺寸一半,防止装配时出现干涉。端面的微孔排布采用均布的阵列形式,开孔总面积需要大于主通路的通流截面积,保证即使部分孔道被杂质堵塞后,整体通流能力仍能满足设计要求,孔的边缘做0.2mm的倒角处理,避免安装滤芯时划破密封胶圈。

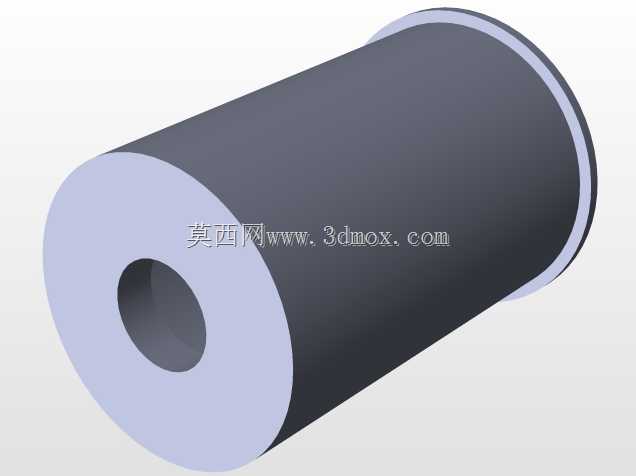

筒体两端的凸缘结构为安装定位面,凸缘外径比筒体外径大出的尺寸需要匹配标准O型圈的安装槽尺寸,密封槽开设在凸缘端面上,槽深与槽宽根据所选O型圈的线径确定,压缩率控制在15%-25%之间,兼顾密封性能与装配阻力。安装边界方面,该阀块采用两端法兰对接的安装形式,轴向安装长度为筒体总长度加上两端密封件的压缩量,径向安装空间需要预留出侧部接管连接管路后的弯曲半径,同时要考虑端面微孔的维护清理空间,安装位置需保证端面朝向可操作侧,方便后期拆卸清理堵塞的杂质。
结构建模时先以旋转特征构建主体筒体与两端凸缘的基础轮廓,再通过拉伸切除生成侧部的接管通孔,端面的微孔采用线性阵列结合圆周阵列的方式排布,保证孔位的均匀性,所有锐边做倒钝处理,避免应力集中造成的结构开裂,侧部接管与筒体的连接位置做圆角过渡,减少流体在该位置的湍流阻力。实际应用中,该结构可根据输送介质的特性调整筒体壁厚,输送腐蚀性介质时可适当增加壁厚并做内壁防腐涂层处理,高压工况下则需要校核筒体的环向应力,确保壁厚满足强度要求,侧部接管的接口形式可根据管路连接需求选择内螺纹、外螺纹或者快插接口,适配不同的安装场景。
