花型中空带侧凸台异形套筒结构件

项目分类:通用机械零部件 发布时间:2025-08-06 ID:1055825
  • 花型中空带侧凸台异形套筒结构件
  • 花型中空带侧凸台异形套筒结构件
  • 花型中空带侧凸台异形套筒结构件
  • 花型中空带侧凸台异形套筒结构件
  • 花型中空带侧凸台异形套筒结构件
  • 花型中空带侧凸台异形套筒结构件

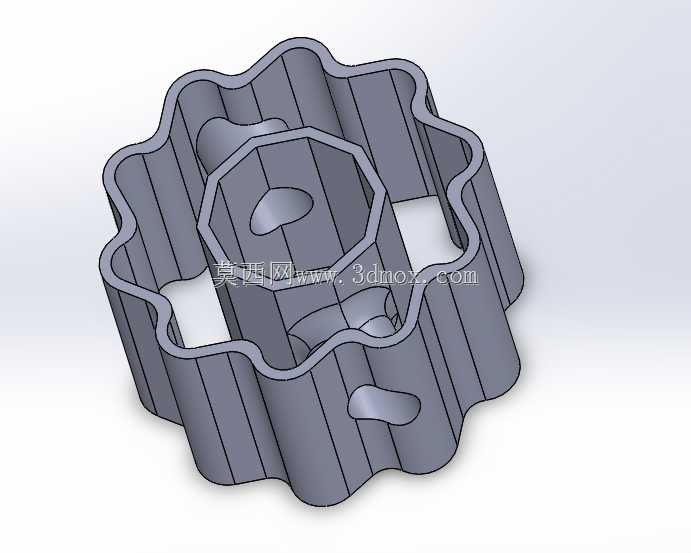

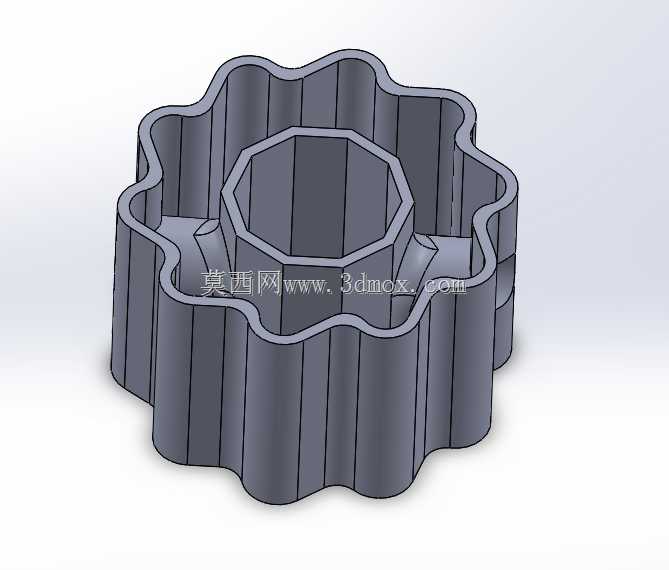

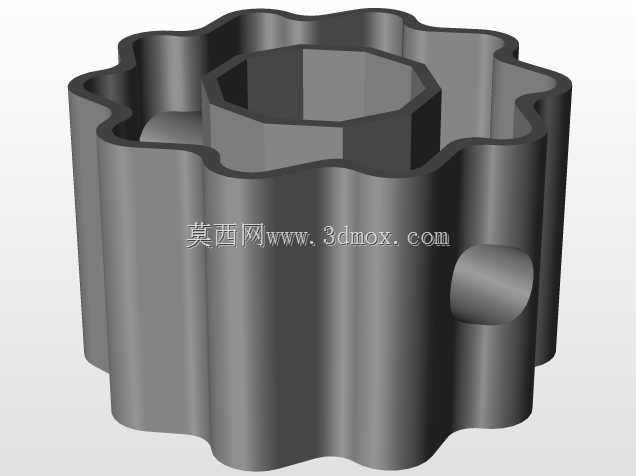

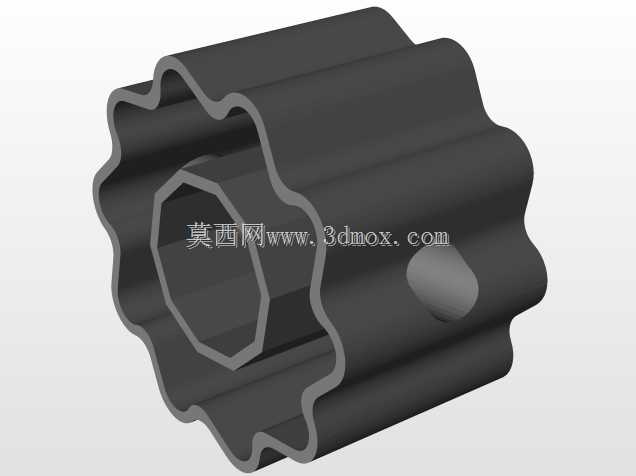

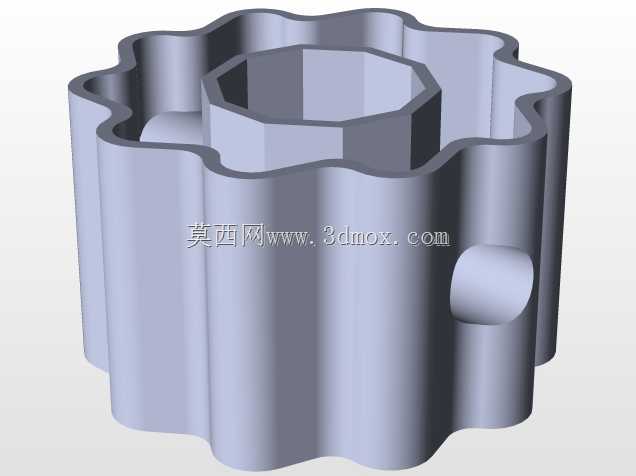

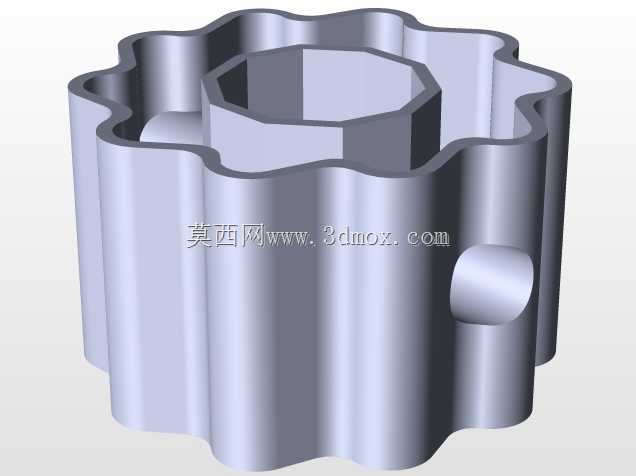

  做这类异形轮廓的中空结构件,最先要考虑的是应用场景的适配性,这种外轮廓为多弧段花型的结构,常见于需要周向防滑、手动旋拧操作的小型阀组调节端,或是小型传动机构里的联轴套段,外侧的小圆柱凸台既可以作为手动拨转的受力点,也能嵌入配套的卡槽内实现周向限位,避免转动过程中出现打滑错位的问题。建模初期最先要敲定的是外轮廓的形线参数,每一段外凸弧的曲率半径要保持一致,相邻弧段的过渡位置要做顺滑的圆角衔接,不能出现尖锐的棱边,一方面是避免手动操作时划伤操作人员,另一方面也能减少应力集中,避免零件在承受周向扭力的时候在过渡位置出现开裂。

  内部的中空结构采用了多边形直孔设计,这种孔型和常规的圆孔相比,和配套的多边形轴配合时能传递更大的扭矩,不会出现轴和套之间相对转动的滑转问题,孔的深度和外筒的高度要保持合理的比例,壁厚要控制在均匀的区间内,不能出现局部过薄的位置,否则注塑或者机加工的时候容易出现变形,也会影响整体的结构强度。外侧的小凸台位置要选在两弧段过渡的中间位置,凸台的直径不能超过外轮廓的最大回转半径,否则安装的时候会和周边的零件产生干涉,凸台和外筒壁的衔接位置要做圆角过渡,避免凸台受力的时候在根部出现断裂。

  建模过程中要优先绘制端面的二维草图,先把外轮廓的花型线和内部的多边形孔线完全定义,所有的尺寸约束和几何约束都要锁死,避免后续拉伸的时候出现草图变形,拉伸的时候要保证两端面的平行度,筒壁的拔模角度要根据加工工艺调整,如果是采用3D打印制作可以不用设置拔模角,如果是注塑生产就要预留合理的拔模斜度,方便脱模。这类零件的安装边界要提前核算,外轮廓的最大直径要和安装位的预留孔径匹配,内部多边形孔的对边尺寸要和配套的轴径公差配合,凸台的伸出长度要和卡槽的深度匹配,装配后凸台要能完全卡入卡槽内,不能出现凸台过长导致装配不到位,或是过短导致限位失效的问题。

  从功能特性上来说,这种结构兼顾了手动操作的便利性和扭矩传递的可靠性,花型外轮廓增大了手部接触时的摩擦力,即使手上沾有少量油污也能顺利旋拧,不需要额外借助扳手等工具,内部的多边形孔配合外侧的凸台双重限位,能保证传动过程中无空程,调节精度更稳定。设计的时候还要考虑零件的重量控制,中空结构在保证强度的前提下尽可能减少了材料的使用,降低了整体的重量,适合在小型轻量化的设备上使用,不会给整体机构带来额外的负载。建模时还要注意所有特征的参数化关联,后续如果需要调整尺寸,只需要修改草图里的对应参数就能完成整体更新,不需要重新绘制特征,能大幅提高后续改型的效率,比如调整外轮廓的弧段数量、凸台的直径、内孔的边数,都可以在原有模型的基础上快速修改,适配不同的使用需求。
